ما هو اقتران الحجاب الحاجز في أنظمة القيادة الصناعية في غانا؟

ما هو اقتران الحجاب الحاجز في أنظمة القيادة الصناعية في غانا؟

A اقتران الحجاب الحاجز هو جهاز ميكانيكي يتم تركيبه بين طرفي عمود داخل نظام محرك صناعي لنقل عزم الدوران مع السماح بدرجة من الإزاحة الزاوية أو المتوازية أو المحورية بينهما. بدلاً من الاعتماد على إدخالات مطاطية أو أكمام مطاطية، تستخدم أداة التوصيل قرصًا معدنيًا رفيعًا ومحيطًا، يشار إليه باسم الحجاب الحاجز، والذي ينثني قليلاً لاستيعاب عدم المحاذاة بينما تحافظ بقية المجموعة على اتصال صلب من المعدن إلى المعدن. وهذا يضع التصميم ضمن المجموعة الأوسع من أدوات التوصيل المرنة غير المرنة، حيث يحدث التعويض من خلال الحركة النسبية أو الخلوص بين المكونات الصلبة بدلاً من تشوه المادة المرنة. ضمن أنظمة القيادة الصناعية في غانا، بما في ذلك تلك الموجودة في مواقع التعدين ومصانع الأسمنت ومحطات الضخ، يدعم هذا البناء تسليم عزم الدوران ثابت في ظل سرعات دوران ثابتة وحمل ثابت، وهي الظروف التي تصف نسبة كبيرة من الآلات الصناعية التي تعمل بشكل مستمر.

نظرًا لأن الحجاب الحاجز مصنوع بالكامل من المعدن، فلا يوجد أي مكون مطاطي عرضة للتصلب التدريجي أو التشقق بسبب التعرض للحرارة والزيت بمرور الوقت. وهذا يمنح أداة التوصيل صلابة التوائية عالية نسبيًا، مما يعني حدوث قدر قليل جدًا من الالتواء بين جوانب القيادة والقيادة أثناء التشغيل، وهي خاصية مهمة عندما يلزم توقيت دوران دقيق بين المعدات المتصلة عبر أنظمة القيادة التي تعمل في البيئات الصناعية الصعبة.

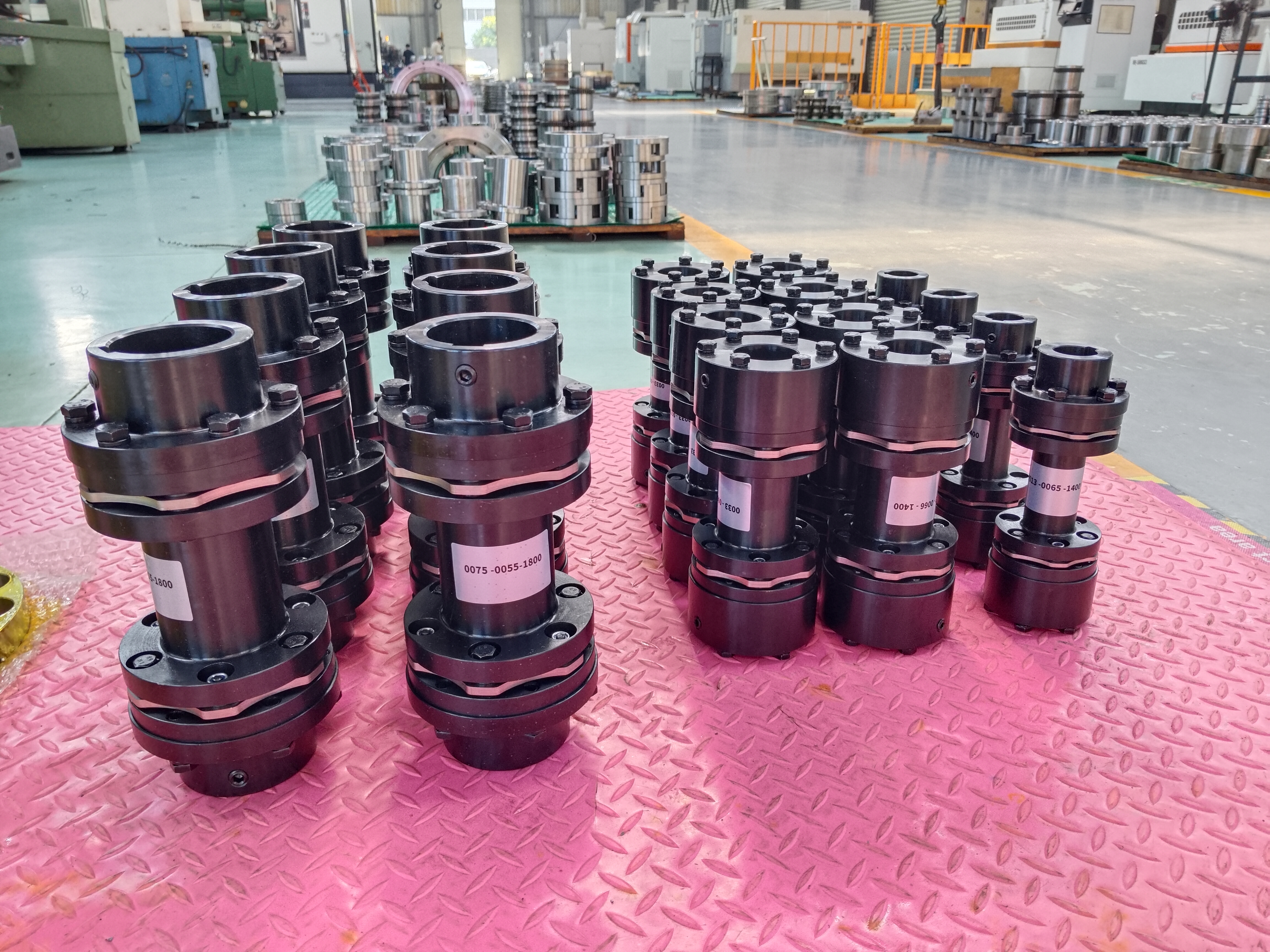

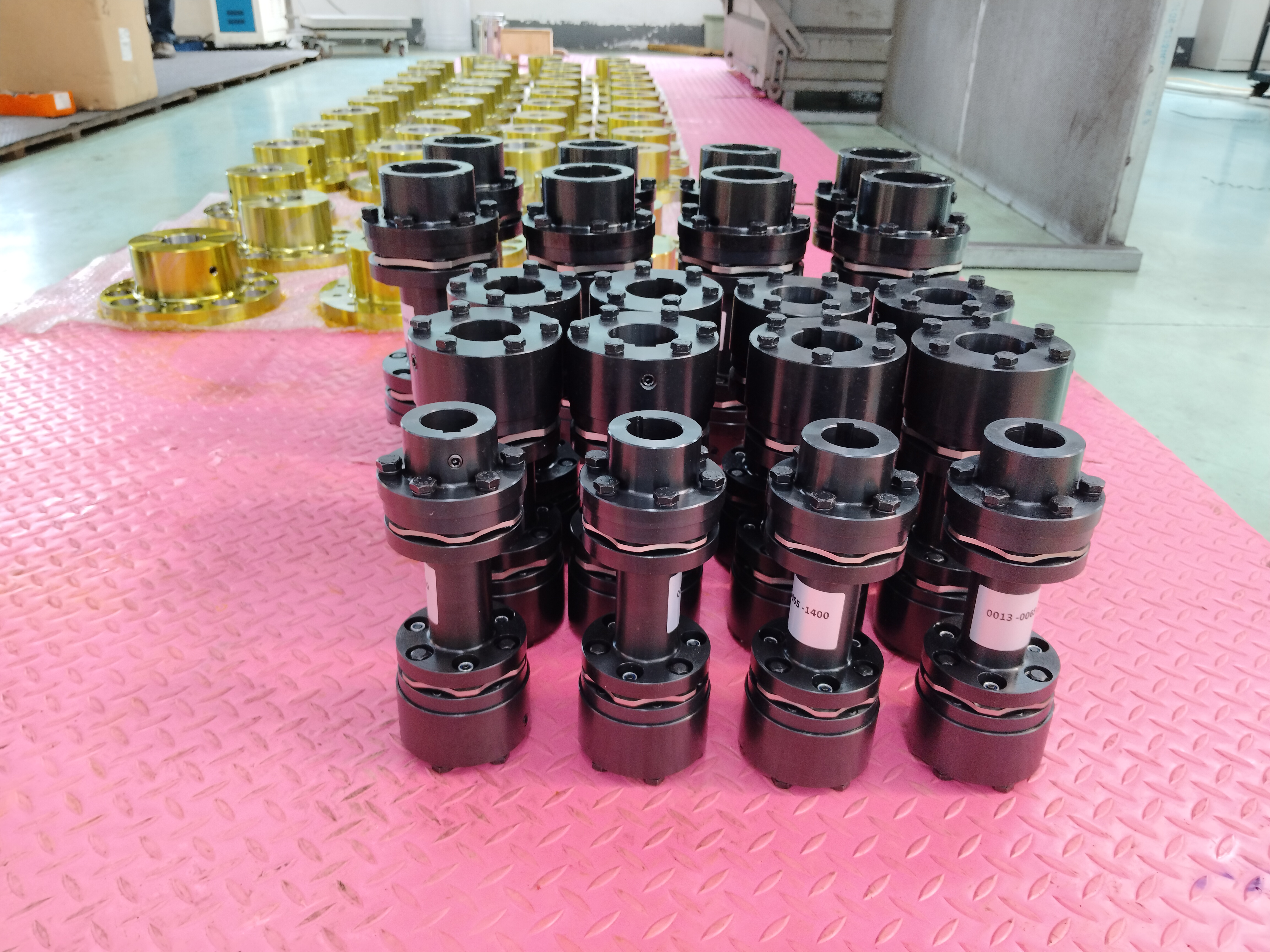

كيف تختلف أداة اقتران الحجاب الحاجز من النوع MPJ مع العمود المتوسط ​​عن التصميمات القياسية؟

من بين متغيرات أدوات التوصيل الغشائية المستخدمة في أنظمة القيادة الصناعية، تلبي أدوات التوصيل الغشائية من النوع MPJ ذات العمود المتوسط، والتي تم تصميمها وفقًا لمواصفات Q/YP 21002X-2018، حاجة هندسية محددة: نقل عزم الدوران عبر مسافة أطول بين قطعتين من المعدات التي لا يمكن وضعها بالقرب من بعضها البعض. بدلاً من توصيل مجموعتي الحجاب الحاجز مباشرة من محور إلى محور، يقوم هذا التصميم بإدخال عمود متوسط ​​عالي القوة بين وحدتي غشاء، واحدة مثبتة بالقرب من معدات القيادة والأخرى بالقرب من المعدات المدفوعة. يسمح هذا الترتيب لأداة التوصيل بتغطية فجوة تركيب كبيرة مع الاستمرار في تصحيح الإزاحة القطرية والمحورية والمتوازية التي تتطور عبر تلك الفترة بسبب تباين الأساس أو نمو العمود الحراري.

بالمقارنة مع الوصلات الزنبركية الثعبانية، التي تستخدم عنصر زنبركي معدني ملفوف من خلال أسنان محورية محززة لنقل عزم الدوران وامتصاص بعض الصدمات، يعتمد تصميم الحجاب الحاجز MPJ على مجموعة غشاء معدنية بالكامل بدلاً من آلية الزنبرك والأخدود. يساهم هذا الاختلاف الهيكلي في الاستجابة الالتوائية الصلبة بشكل ملحوظ وسلوك التوازن الديناميكي المفضل، نظرًا لعدم وجود عنصر زنبركي فضفاض يخضع للتحول تحت قوة الطرد المركزي بسرعات دوران أعلى. والنتيجة هي نقل مستقر لعزم الدوران حتى مع زيادة سرعة العمود، إلى جانب انخفاض الضغط الميكانيكي المنقول إلى المحامل والمبيتات، وميل أقل نحو الاهتزاز أثناء التشغيل المستمر.

ما هو الدور الذي يلعبه العمود المتوسط ​​في نقل الطاقة لمسافات طويلة؟

يعمل العمود الوسيط كعضو ربط صلب بين مجموعتي الحجاب الحاجز، ويتم تحديد طوله وفقًا للمسافة المادية بين معدات القيادة ومعدات القيادة داخل نظام القيادة. في تطبيقات مثل أنظمة تشغيل الناقل في مواقع معالجة الخام أو ترتيبات المضخة حيث يقع المحرك على مسافة معينة من الوحدة المدفوعة بسبب التصميم أو متطلبات تصريح السلامة، يسمح هذا العمود لعزم الدوران بالانتقال عبر تلك الفجوة دون الحاجة إلى وضع المحرك والمضخة بجوار بعضهما البعض مباشرة. نظرًا لأن العمود نفسه مصنوع من سبائك فولاذية عالية القوة وحجمه لمقاومة الانحناء تحت حمل عزم الدوران، فإنه يحافظ على الاستقامة عبر امتداده، مما يساعد بدوره مجموعات الحجاب الحاجز في كل طرف على أداء وظيفة تعويض المحاذاة غير الصحيحة على النحو المقصود بدلاً من التعويض عن عمود منحني أو صغير الحجم.

ما أهمية الإزاحة القطرية والمحورية والمتوازية في التركيبات واسعة النطاق؟

على مدى فترة تركيب طويلة، يمكن أن تتراكم الاختلافات الصغيرة في تسوية الأساس، أو التمدد الحراري للعمود تحت درجة حرارة التشغيل، أو الأخطاء البسيطة أثناء المحاذاة الأولية في الإزاحة التي قد يكون من الصعب على أداة التوصيل القصيرة المباشرة امتصاصها. يتم وضع مجموعات الحجاب الحاجز على أي من طرفي العمود الوسيط، وتنثني كل منها بشكل مستقل لتصحيح نوع الإزاحة المحدد الذي يحدث عند نقطة الاتصال الخاصة بها، سواء كان هذا الإزاحة زاويًا أو محوريًا أو مزيجًا من الاثنين معًا. يعد أسلوب التعويض الموزع هذا جزءًا من السبب الذي يجعل التصميم يناسب التركيبات ذات الامتداد الكبير حيث تكون نقطة اقتران واحدة تحت ضغط الانحناء المفرط.

ما هي المواد وخطوات التصنيع المستخدمة في إنتاج هذه الوصلات؟

يتم إنتاج أقراص الحجاب الحاجز بشكل عام من الفولاذ المقاوم للصدأ أو سبائك الفولاذ المعالجة بالحرارة، وهي مواد مختارة لقدرتها على الثني بشكل متكرر خلال العديد من دورات التشغيل دون ظهور تشققات الكلال. يتضمن التصنيع عادةً الختم الدقيق أو القطع بالليزر لتشكيل شكل الحجاب الحاجز، تليها عملية معالجة حرارية يتم التحكم فيها والتي تحدد الخواص الميكانيكية اللازمة لأداء الثني على المدى الطويل. يتم تصنيع مكونات المحور والعمود الوسيط من الفولاذ الكربوني أو سبائك الصلب ويتم حفرهما حتى قطر العمود مع تفاوتات ضيقة، نظرًا لأنه حتى عدم دقة التجويف البسيط يمكن أن يؤدي إلى اهتزاز بمجرد دوران التجميع بسرعة التشغيل داخل نظام محرك صناعي.

ما هي خصائص الأداء التي ينبغي توقعها من هذا النوع من أدوات التوصيل؟

نظرًا لأن مجموعة الحجاب الحاجز تنقل عزم الدوران من خلال الاتصال المستمر من المعدن إلى المعدن بدلاً من الأسطح المنزلقة أو المتشابكة، فإن رد الفعل العكسي يظل قريبًا من الصفر طوال فترة خدمة أداة التوصيل. تعتبر الصلابة الالتوائية عالية نسبيًا، مما يعني أن أداة التوصيل لا تلتوي إلا قليلاً تحت الحمل، مما يدعم التطبيقات التي يجب أن يظل فيها توقيت الدوران بين الأعمدة المتصلة ثابتًا، مثل أعمدة تشغيل المولدات في محطات الطاقة أو محركات مضخات القياس الدقيقة. يميل أداء التوازن الديناميكي أيضًا إلى أن يكون مناسبًا، نظرًا لأن البناء المعدني بالكامل يتجنب عدم انتظام التوزيع الشامل الذي يمكن أن يحدث مع التصميمات المستندة إلى الزنبرك أو المرنة بسرعات دوران أعلى.

أين يتم تطبيق هذه الوصلات في أنظمة القيادة الصناعية في غانا؟

غالبًا ما يشتمل قطاع التعدين في غانا، بما في ذلك عمليات الذهب والمنغنيز، على ترتيبات محرك الناقل والكسارة حيث يتم تحديد وضع المحرك من خلال التصميم الهيكلي بدلاً من القرب من المعدات المدفوعة، مما يجعل تصميمات اقتران العمود الوسيط مناسبة عملية لربط هذه المكونات المتباعدة ضمن نظام قيادة أكبر. تطبق مرافق تصنيع الأسمنت ترتيبات اقتران طويلة المدى مماثلة داخل مجموعات نقل الحركة في الفرن، حيث يتطلب التمدد الحراري على طول العمود أثناء دورات الحرق المستمرة من مجموعات الحجاب الحاجز تصحيح الإزاحة التي تتطور تدريجيًا أثناء التشغيل.

تستخدم مرافق توليد الطاقة، بما في ذلك محطات الطاقة الحرارية والكهرومائية، أدوات التوصيل الغشائية ذات الأعمدة المتوسطة لربط التوربينات بالمولدات الموضوعة على مسافة ثابتة داخل مخطط محطة الطاقة. تطبق تركيبات معالجة المياه وضخ الري أيضًا هذا النوع من أدوات التوصيل حيث يتم فصل موضع المضخة والمحرك عن طريق متطلبات الوصول الهيكلية أو الصيانة، مما يسمح لعزم الدوران بالانتقال عبر الفجوة بينما تتعامل أقسام الحجاب الحاجز مع أي اختلال ناتج عند كل نقطة اتصال.

ما الذي يجب مراجعته قبل اختيار نوع الوصلات هذا وتثبيته؟

يبدأ الاختيار بتأكيد متطلبات عزم الدوران وسرعة الدوران للمعدات المتصلة مقابل السعة المقدرة لأداة التوصيل، إلى جانب قياس فترة التثبيت الفعلية بحيث يمكن تحديد طول العمود المتوسط ​​بشكل صحيح لنظام التشغيل المعني. يجب أن يتطابق قطر تجويف العمود وأبعاد مجرى المفتاح على كل من جانبي القيادة والقيادة مع محاور التوصيل بدقة، نظرًا لأن الاتصال المجهز بشكل سيئ يمكن أن يسبب اهتزازًا بغض النظر عن مدى جودة تصنيف مجموعة الحجاب الحاجز نفسها للتطبيق.
