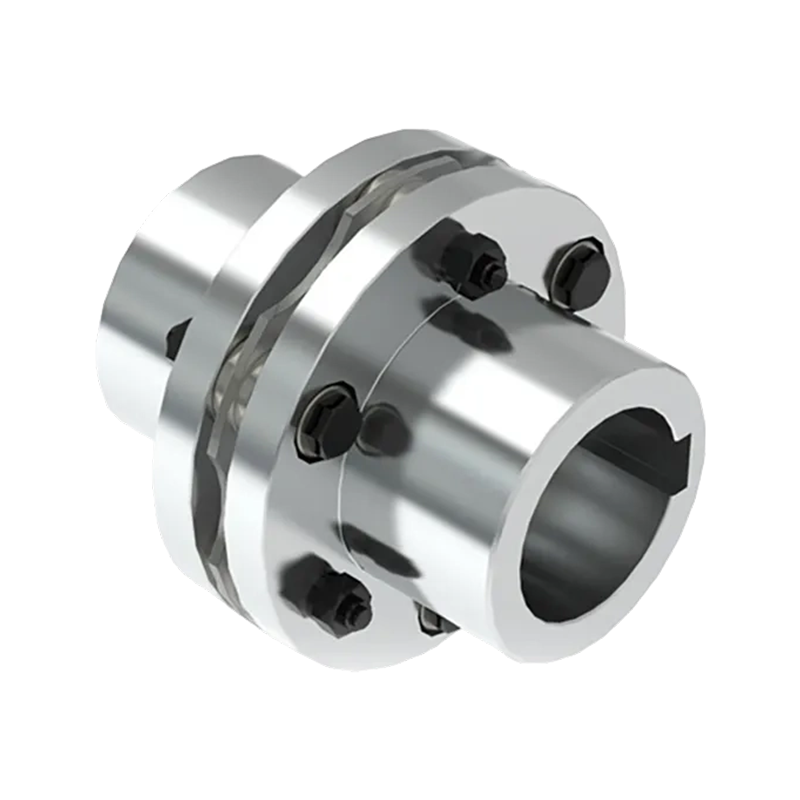

اقتران الحجاب الحاجز MP (Q/YP 21001X-2018)

Name: اقتران الحجاب الحاجز MP (Q/YP 21001X-2018)
Rating: 5 (99 reviews)

الأداء الهيكلي

1. وفقًا لعزم دوران ناقل الحركة ومرونة أحجام أشكال الخصر المقسمة الأربعة والستة والثمانية والعشرة والاثني عشر.
2. قدرة تحمل كبيرة، نطاق واسع من التطبيقات، عمر طويل، نقل عزم الدوران الاسمي 0.063-10000 كيلو نيوتن متر.
3. يمكن لدرجة حرارة التشغيل من -40 ℃إلى 250℃، وعدم وجود تشحيم، أن تعمل في الوسائط المسببة للتآكل.
4. بالمقارنة مع وصلة التروس، فإن الهيكل البسيط، وسهولة المعالجة، والصيانة، والاهتزاز الصغير، وعدم وجود ضوضاء، والملاءمة للاستخدام عالي السرعة.
5. سهل التركيب والتفكيك، ويمكن إزالة الأجزاء الرئيسية والتابعة لنظام النقل وفحصها وتفكيكها دون إزاحة محورية. يستخدم على نطاق واسع في علم المعادن، ودرفلة الصلب، والتعدين، والصناعة الكيميائية، وبناء السفن، والمضخات، والمراوح، وغيرها من الصناعات.

اقتران الحجاب الحاجز MP: ملف تعريف شامل
مقدمة
إن اقتران الحجاب الحاجز MP هو جهاز ميكانيكي متخصص مصمم لتوصيل عمودين دوارين، مما يتيح نقل عزم الدوران والحركة الدورانية. تتميز هذه الوصلة بدقتها وقدرتها العالية على عزم الدوران وقدرتها على استيعاب أشكال مختلفة من عدم المحاذاة دون التضحية بالأداء. إنه عنصر أساسي في العديد من التطبيقات الصناعية حيث تكون الموثوقية والكفاءة ذات أهمية قصوى.

التصميم والبناء

تم تصميم وصلة الحجاب الحاجز MP باستخدام العديد من المكونات الرئيسية التي تعمل معًا لتوفير الأداء الأمثل:

حزمة الحجاب الحاجز: الميزة المركزية للوصلة هي أنها تتكون من أغشية معدنية رقيقة متعددة مصنوعة من مواد عالية القوة مثل الفولاذ المقاوم للصدأ. تتمتع هذه الأغشية بالمرونة الكافية للتعامل مع عدم المحاذاة ولكنها قوية بما يكفي لنقل عزم دوران كبير.
المحاور: هذه هي القطع النهائية التي تتصل بالأعمدة. مصنوعة من مواد متينة مثل الفولاذ أو الألومنيوم، تضمن المحاور التثبيت الآمن ونقل عزم الدوران بكفاءة.
المثبتات: يتم استخدام مسامير وبراغي عالية الدقة لربط حزمة الحجاب الحاجز بالمحاور، مما يضمن اتصالاً محكمًا وآمنًا يحافظ على سلامة الوصلة.

الميزات والفوائد

قدرة عزم الدوران العالية: تم تصميم وصلات الحجاب الحاجز MP للتعامل مع مستويات عالية من عزم الدوران، مما يجعلها مثالية للتطبيقات الشاقة.
استيعاب عدم المحاذاة: يسمح التصميم بتعويض عدم المحاذاة الزاوية والمحورية والشعاعية، مما يحمي الآلات من الإجهاد والأضرار المحتملة.
الحد الأدنى من الصيانة: يؤدي تصميم الوصلة إلى التخلص من الحاجة إلى الصيانة الدورية، مما يقلل من وقت التوقف وتكاليف التشغيل.
الدقة والموثوقية: تضمن الأداء المتسق، وهو أمر بالغ الأهمية في التطبيقات التي تتطلب دقة عالية، مثل قطاعي الطيران والطاقة.
عملية عالية السرعة: يتيح التصميم المتوازن وخفيف الوزن للوصلة العمل بسرعات عالية مع الحد الأدنى من الاهتزاز، مما يعزز كفاءة وعمر المعدات المتصلة.

التطبيقات

يتم استخدام وصلات الحجاب الحاجز MP في مختلف الصناعات نظرًا لمتانتها وتعدد استخداماتها

الفضاء الجوي: يستخدم في توصيل المحركات بعلب التروس، حيث يكون الأداء الموثوق به في ظل الظروف القاسية أمرًا ضروريًا.
توليد الطاقة: يتم استخدامها في التوربينات والمولدات لقدرتها على التعامل مع عزم الدوران العالي وضمان الموثوقية.
البتروكيماويات: يتم استخدامه في المضخات والضواغط حيث تكون الدقة والقدرة على استيعاب عدم المحاذاة أمرًا بالغ الأهمية.
بحري: يتم تطبيقه في أنظمة الدفع التي تتطلب قدرة عزم دوران عالية ومتانة.

التركيب والصيانة

على الرغم من أن وصلات الحجاب الحاجز MP مصممة لتكون خالية من الصيانة، إلا أن التثبيت المناسب أمر بالغ الأهمية لتحقيق الأداء الأمثل. يتضمن ذلك محاذاة دقيقة للأعمدة والتثبيت الآمن لمكونات التوصيل. تساعد عمليات التفتيش المنتظمة، على الرغم من ندرتها، على ضمان بقاء أداة التوصيل في حالة ممتازة وأدائها بشكل موثوق طوال فترة خدمتها.

خاتمة
تتميز أداة توصيل الحجاب الحاجز MP بأنها مكون متطور وأساسي في الأنظمة الميكانيكية، حيث توفر موثوقية لا مثيل لها، وقدرة عزم دوران عالية، والقدرة على التعامل مع المحاذاة غير الصحيحة. ويؤكد استخدامه على نطاق واسع في الصناعات الحيوية أهميته في ضمان التشغيل السلس والفعال للآلات، مما يجعله عنصرا حيويا في مجال الهندسة الميكانيكية.

اتصل بنا

تحميل ملف PDF

السابق: اقتران الحجاب الحاجز من نوع MPJ مع نوع العمود المتوسط (Q/YP 21002X-2018)
التالي: لا يوجد مقال تالي

معلمات المنتج

إرسال رسالة

المعايير الفنية

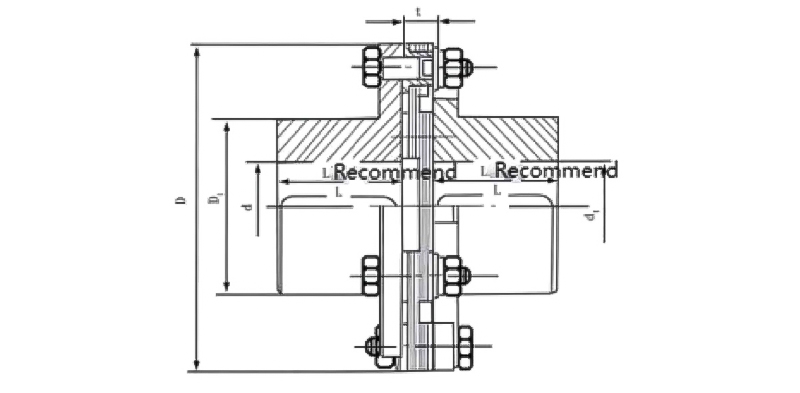

المعلمات الأساسية والأبعاد الرئيسية لربط الحجاب الحاجز MP

نوع	عزم الدوران الاسمي Tn(N.m)	السرعة المسموح بها [n]/r.min⁻¹	قطر تجويف العمود d₁.d₂	طول تجويف العمود			D	D₁	t	الصلابة الالتوائية ×106/ n·m.rad-1	الكتلة m/kg	عزم القصور الذاتي I/kg·m²
				J₁	Y	L Recom
				L	L
MP 1	40	10700	14	27	32	35	80	39	8±0.2	0.37	0.9	0.0005
			16،18،19	30	42
			20،22،24	38	52
			25،28	44	62
MP 2	63	9300	20،22،24	38	52	40	92	53		0.45	1.4	0.001
			25،28	44	62
			30،32،35،38	60	82
MP 3	100	8400	25،28	44	62	45	102	63		0.56	2.1	0.002
			30،32،35،38	60	82
			40،42،45	84	112
MP 4	250	6700	30،32،35،38	60	82	55	128	77	11±0.2	0.81	4.2	0.006
			40،42،45,48,50,55	84	112
MP 5	500	5900	35،38	60	82	65	145	91		1.20	6.4	0.012
			40،42،45,48,50,55,56	84	112
			60،63،65	107	142
MP 6	800	5100	40،42،45,48,50,55,56	84	112	75	168	105	14±0.3	1.42	9.6	0.024
			60،63،65,70,71,75	107	142
MP 7	1000	4750	45،48،50،55،56	84	112	80	180	112	15±0.4	1.90	12.5	0.0365
			60،63،65,70,71,75	107	142
			80	132	172
MP 8	1600	4300	50،55،56	84	112		200	120		2.35	15.5	0.057
			60،63،65,70,71,75	107	142
			80،85	132	172
MP 9	2500	4200	55,56	84	112		205		20±0.4	2.7	16.5	0.065
			60،63،65,70,71,75	107	142
			80،85	132	172
MP 10	3150	4000	55,56	84	112	90	215	128		3.02	19.5	0.083
			60،63،65,70,71,75	107	142
			80،85,90	132	172
MP 11	4000	3650	60،63،65,70,71,75	107	142	100	235	132	23±0.5	3.46	25	0.131
			80،85,90,95	132	172
MP 12	5000	3400	60،63،65,70,71,75	107	142		250	145		3.67	30	0.174
			80،85,90,95	132	172
			100	167	212
MP 13	6300	3200	63،65،70،71،75	107	142	110	270	155	23±0.5	5.2	36	0.239
			80،85,90,95	132	172
			100,110	167	212
MP 14	12500	2850	65،70،71،75	107	142	115	300	162	27±0.6	7.8	45	0.38
			80،85,90,95	132	172
			100,110	167	212
MP 15	16000	2700	70،71،75	107	142	125	320	176		8.43	55	0.5
			80،85,90,95	132	172
			100،110،120،125	167	212
MP 16	20000	2450	75	107	142	140	350	186	32±0.7	10.23	75	0.85
			80،85,90,95	132	172
			100،110،120،125	167	212
			130	202	252
MP 17	25000	2300	80،85,90,95	132	172	145	370	203		10.97	85	1.1
			100،110،120،125	167	212
			130,140	202	252
MP 18	31500	2150	90،95	132	172	165	400	230		13.07	115	1.65
			100،110،120،125	167	212
			130،140،150	202	252
			160	242	302
MP 19	40000	1950	100،110،120،125	167	212	175	440	245	38±0.9	14.26	150	2.69
			130،140،150	202	252
			160،170،180	242	302
MP 20	45000	1850	110،120،125	167	212	185	460	260		22.13	170	3.28
			130،140،150	202	252
			160،170،180	242	302
MP 21	50000	1800	120,125	167	212	200	480	280		23.7	200	4.28
			130،140،150	202	252
			160،170،180	242	302
			190,200	282	352
MP 22	56000	1700	130،140،150	202	252	210	500	295		24.6	230	5.18
			160،170،180	242	302
			190,200	282	352
MP 23	63000	1600	140,150	202	252	220	540	310	44±1	29.71	275	7.7
			160،170،180	242	302
			190،200،220	282	352
MP 24	80000	1450	150	202	252	240	600	335	50±1.2	32.64	380	9.3
			160،170،180	242	302
			190،200،220	282	352
			240	330	410
MP 25	100000	1400	160،170،180	242	302	255	620	350		37.69	410	15.3
			190،200،220	282	352
			240,250	330	410
MP 26	125000	1300	180	242	302	275	660	385		50.43	510	20.9
			190،200،220	282	352
			240،250،260	330	410
MP 27	160000	1200	190،200،220	282	352	295	720	410	60±1.4	71.52	620	32.4
			240،250،260	330	410
			280	380	470
MP 28	200000	1150	220	282	352	300	740	420		93.37	680	36
			240،250،260	330	410
			280,300	380	470
MP 29	250000	1100	240،250،260	330	410	320	770	450		114.53	780	43.9
			280،300،320	380	470
MP 30	315000	1050	250,260	330	410	350	820	490		130.76	950	60.5
			280،300،320	380	470
			340	450	550
