اقتران الحجاب الحاجز من نوع MPJ مع نوع العمود المتوسط (Q/YP 21002X-2018)

Name: اقتران الحجاب الحاجز من نوع MPJ مع نوع العمود المتوسط (Q/YP 21002X-2018)
Rating: 5 (99 reviews)

نظرة عامة
إن اقتران الحجاب الحاجز من نوع MPJ مع نوع العمود المتوسط هو مكون ميكانيكي عالي الأداء مصمم لتوصيل عمودين في نظام نقل الطاقة، مما يضمن نقل عزم الدوران مع استيعاب عدم المحاذاة بين الأعمدة. يعد هذا النوع من الاقتران مفيدًا بشكل خاص في التطبيقات التي تتطلب توصيلات أعمدة طويلة المدى ويوفر العديد من المزايا، بما في ذلك الصلابة الالتوائية العالية والصيانة المنخفضة والقدرة على التعامل مع سرعات الدوران العالية.

التصميم والبناء
1. عناصر الحجاب الحاجز:
الميزة الأساسية للوصلة من نوع MPJ هي عناصر الحجاب الحاجز. وهي عبارة عن صفائح معدنية رقيقة ومرنة تسمح بالانحناء الطفيف والحركة المحورية مع الحفاظ على درجة عالية من الصلابة الالتوائية. تم تصميم الأغشية للتعامل مع الاختلالات مثل الاختلالات الزاوية والمحورية والمتوازية.
2. العمود المتوسط:
يسمح تضمين عمود وسيط للوصلة بالامتداد لمسافات أكبر بين الآلات المتصلة. عادةً ما يتم تصنيع هذا العمود الوسيط من مواد عالية القوة لضمان المتانة والموثوقية في ظل ظروف التشغيل المختلفة.
3. المحور والحواف:
يتكون الوصل من محاور يتم ربطها بالأعمدة والحواف الخاصة بها والتي تعمل على تأمين الأغشية في مكانها. تم تصميم هذه المكونات بدقة لضمان ملاءمة آمنة وأداء مثالي.
4. البراغي والمثبتات:
يتم استخدام البراغي والمثبتات عالية القوة لتجميع الحجاب الحاجز بالمحاور والحواف، مما يضمن اتصالاً قويًا وموثوقًا قادرًا على تحمل مستويات عالية من عزم الدوران وسرعة الدوران.

الميزات الرئيسية
1. الصلابة الالتوائية:
يوفر اقتران الحجاب الحاجز من نوع MPJ صلابة التوائية ممتازة، مما يجعله مثاليًا للتطبيقات التي يكون فيها نقل عزم الدوران الدقيق أمرًا بالغ الأهمية.
2. أماكن الإقامة غير المتوافقة:
يتعامل هذا النوع من الاقتران بشكل فعال مع أنواع مختلفة من عدم المحاذاة، بما في ذلك الإزاحة الزاوية والمتوازية والمحورية، دون المساس بالأداء.
3. صيانة منخفضة:
يقلل تصميم وصلة الحجاب الحاجز من التآكل والتلف، مما يقلل من الحاجة إلى الصيانة المتكررة ويزيد من العمر الإجمالي للوصلة.
4. القدرة على السرعة العالية:
إن البناء القوي والهندسة الدقيقة لوصلة الحجاب الحاجز من نوع MPJ تجعلها مناسبة للتطبيقات عالية السرعة، مما يضمن التشغيل المستقر والموثوق.
5. مقاومة التآكل:
توفر المواد المستخدمة في بناء الوصلة، مثل الفولاذ المقاوم للصدأ للأغشية، مقاومة ممتازة للتآكل، مما يجعلها مناسبة للاستخدام في البيئات القاسية.

التطبيقات

يتم استخدام اقتران الحجاب الحاجز من نوع MPJ مع العمود الوسيط في العديد من الصناعات والتطبيقات، بما في ذلك:

توليد الطاقة: ربط التوربينات والمولدات.
الهندسة البحرية: أنظمة الدفع في السفن والغواصات.
الفضاء الجوي: نقل الطاقة في أنظمة الطائرات.
الآلات الصناعية: ضواغط ومضخات ومراوح عالية السرعة.
النفط والغاز: منصات الحفر ومعدات المعالجة.

التركيب والصيانة

فحص المحاذاة:
قبل التثبيت، من المهم التأكد من محاذاة الأعمدة قدر الإمكان لتقليل الضغط على مكونات التوصيل.
شد عزم الدوران:
يعد إحكام عزم الدوران المناسب للمسامير ضروريًا للحفاظ على سلامة مجموعة التوصيل. اتبع مواصفات الشركة المصنعة لإعدادات عزم الدوران.
عمليات التفتيش المنتظمة:
ينبغي إجراء عمليات تفتيش دورية للتحقق من وجود أي علامات تآكل أو تلف في الأغشية والمكونات الأخرى. استبدل أي أجزاء مهترئة حسب الحاجة.
التشحيم:
بشكل عام، لا تتطلب أداة توصيل الحجاب الحاجز من نوع MPJ التشحيم، مما يبسط إجراءات الصيانة.

خاتمة
يعد اقتران الحجاب الحاجز من نوع MPJ مع نوع العمود المتوسط حلاً متعدد الاستخدامات وموثوقًا به لاتصالات العمود لمسافات طويلة في التطبيقات عالية الأداء. إن قدرتها على التعامل مع عدم المحاذاة، بالإضافة إلى صلابتها الالتوائية ومتطلبات الصيانة المنخفضة، تجعلها خيارًا ممتازًا لمجموعة واسعة من التطبيقات الصناعية والهندسية.

اتصل بنا

تحميل ملف PDF

السابق: اقتران الحجاب الحاجز المرن من النوع الواحد DMA
التالي: اقتران الحجاب الحاجز MP (Q/YP 21001X-2018)

معلمات المنتج

إرسال رسالة

المعايير الفنية

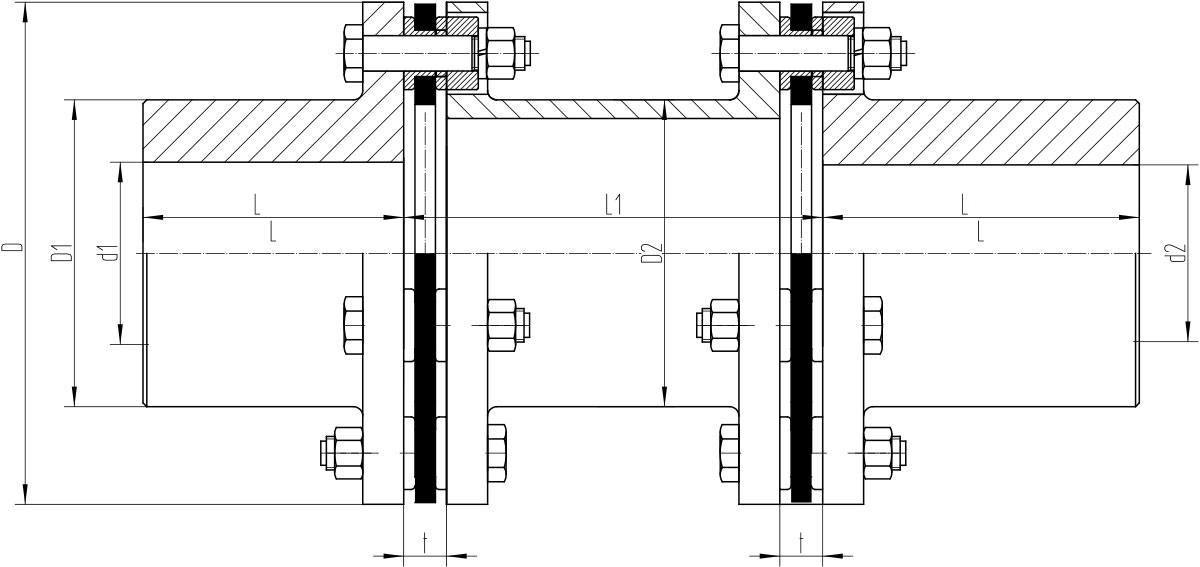

المعلمات الأساسية والأبعاد الرئيسية لربط غشاء MPJ بالعمود الوسيط

نوع	الاسمية عزم الدوران /ن·م	مسموح به السرعة [n]/r.min⁻¹	فتحة العمود قطر d₁,d₂	فتحة العمود طول			د	د₁	ل₁ _دقيقة	ت	القداس م/كجم		الجمود 1/كجم·م²
				J₁	ي	ل التوصية					ل₁min القداس	القداس for تمت إضافة 1م
				ل	ل
ام بي جيه 1	63	9300	20،22،24	38	52	40	92	53	70	8±0.2	2	4.1	0.002
			25،28	44	62
			30،32،35،38	60	82
ام بي جيه 2	100	8400	25،28	44	62	45	102	63	80		2.9		0.003
			30،32،35،38	60	82
			40،42،45	84	112
ام بي جيه 3	250	6700	30،32،35،38	60	82	55	128	77	96	11±0.3	5.7	8	0.009
			40،42،45,48,50,55	84	112
ام بي جيه 4	500	5900	35،38	60	82	65	145	91	116		8.5		0.017
			40،42،45,48,50,55,56	84	112
			60،63،65	107	142
ام بي جيه 5	800	5100	40،42،45,48,50,55,56	84	112	75	168	105	136	14±0.3	12.5	12	0.034
			60،63،65,70,71,75	107	142
ام بي جيه 6	1250	4750	45،48،50،55،56	84	112	80	180	112	140	15±0.2	16.5		0.053
			60،63،65,70,71,75	107	142
			80	132	172
ام بي جيه 7	2000	4300	50،55،56	84	112		200	120			21	19	0.082
			60،63،65,70,71,75	107	142
			80،85	132	172
ام بي جيه 8	2500	4200	55,56	84	112		205			20±0.4	23		0.092
			60،63،65,70,71,75	107	142
			80،85	132	172
ام بي جيه 9	3150	4000	55,56	84	112	90	215	128	160		27	21	0.117
			60،63،65,70,71,75	107	142
			80،85,90	132	172
ام بي جيه 10	4000	3650	60،63،65,70,71,75	107	142	100	235	132	170	23±0.5	36		0.191
			80،85,90,95	132	172
ام بي جيه 11	5000	3400	60،63،65,70,71,75	107	142	100	250	145	170	23±0.5	42	26	0.252
			80،85,90,95	132	172
			100	167	212
ام بي جيه 12	6300	3200	60،63،65,70,71,75	107	142	110	270	155	190		50		0.349
			80،85,90,95	132	172
			100,110	167	212
ام بي جيه 13	12500	2850	65،70،71،75	107	142	115	300	162	200	27±0.6	66	47	0.56
			80،85,90,95	132	172
			100,110	167	212
ام بي جيه 14	16000	2700	70،71،75	107	142	125	320	176	220		78	47	0.75
			80،85,90,95	132	172
			100،110،120،125	167	212
ام بي جيه 15	20000	2450	75	107	142	140	350	186	240	32±0.7	110	51	1.26
			80،85,90,95	132	172
			100،110،120،125	167	212
			130,140	202	252
ام بي جيه 16	25000	2300	80،85,90,95	132	172	145	370	203	250		125	72	1.63
			100،110،120،125	167	212
			130,140	202	252
ام بي جيه 17	31500	2150	90،95	132	172	165	400	230	290		160		2.45
			100،110،120،125	167	212
			130،140،150	202	252
			160	242	302
ام بي جيه 18	40000	1950	100،110،120،125	167	212	175	440	245	300	38±0.9	220		3.99
			130،140،150	202	252
			160,170	242	302
ام بي جيه 19	45000	1850	110،120،125	167	212	185	460	260	320		245	89	4.98
			130،140،150	202	252
			160،170،180	242	302
ام بي جيه 20	50000	1800	120,125	167	212	200	480	280	350		275		6.28
			130،140،150	202	252
			160،170،180	242	302
			190,200	282	352
ام بي جيه 21	56000	1700	130،140،150	202	252	210	500	295	370		320		7.68
			160،170،180	242	302
			190,200	282	352
ام بي جيه 22	63000	1600	140,150	202	252	220	540	310	380	44±1	400	110	11.6
			160،170،180	242	302
			190،200،220	282	352
ام بي جيه 23	80000	1450	150	202	252	240	600	335	410	50±1.2	560	145	19.8
			160،170،180	242	302
			190،200،220	282	352
			240	330	410
ام بي جيه 24	100000	1400	160،170،180	242	302	255	620	350	440		620		23.6
			190،200،220	282	352
			240,250	330	410
ام بي جيه 25	125000	1300	180	242	302	275	660	385	480		740		31.9
			190،200،220	282	352
			240،250،260	330	410
ام بي جيه 26	160000	1200	190،200،220	282	352	295	720	410	510	60±1.4	970	190	50.4
			240،250،260	330	410
			280	380	470
ام بي جيه 27	200000	1150	220	282	352	300	740	420	520		1050		57
			240،250،260	330	410
			280,300	380	470
ام بي جيه 28	250000	1100	240،250،260	330	410	320	770	450	560		1200	215	69.4
			280،300،320	380	470
ام بي جيه 29	315000	1050	250,260	330	410	350	820	490	620		1400		95.5
			280،300،320	380	470
			340	450	550
ام بي جيه 30	500000	1000	280،300،320	380	470	350	875	480	600	50±1.6		235	96.5
			340,360	450	550			550					109.5
ام بي جيه 31	630000	930	300,320	380	470	350	935	520	630	60±1.9	1800	290	142
			340،360،380	450	550			560					152
			400	540	650			600					162
ام بي جيه 32	800000	880	320	380	470	380	1030	480	690		2250	330	194
			340،360،380	450	550			600					224
			400,420	540	650			640					240
ام بي جيه 33	1000000	820	360,380	450	550	400	1080	580	726	66±2.2	2750	390	271
			400،420،440،450،460	540	650			700					325
ام بي جيه 34	1250000	740	400،420،440،450			460	1160	620	836	70±2.3	3500	450	387
			460،480،500					750					465
ام بي جيه 35	1600000	680	440،450،460،480،500			520	1290	790	946	82±2.6	5000	570	750
			530,560	680	800			840					810
ام بي جيه 36	2000000	620	480,500	540	650	570	1410	760	1040	92±2.8	6600	710	1050
			530،560،600	680	800			920					1290
ام بي جيه 37	2800000	570	450،460،480،500	540	650	610	1530	810	1100	105±3	8400	880	1630
			530،560،600,630	680	800			980					1950
ام بي جيه 38	4000000	520	560،600،630	680	800	670	1670	950	1210	115±3.4	11000	1050	2670
			670,710	780	-			1070					3030
ام بي جيه 39	5000000	480	600,630	680	800	730	1830	970	1320	125±3.7	14500	1350	4060
			670،710،750	780	-			1170					4800
ام بي جيه 40	6300000	430	670،710،750	780	-	800	2000	1140	1450	130±4	19000	1600	6600
			800,850	880				1290					7500
ام بي جيه 41	8000000	400	750	780			2200	1260	1600	140±4.4	25000	1850	10400
			800,850	880				1420					11900
ام بي جيه 42	10000000	350	800,850			960	2400	1370	1760		32000	2100	15200
			900,950	980				1550					17400

ملحوظة:

1. يفضل التوصية بـ L.

2. يتم حساب القيم التقريبية للكتلة وعزم القصور الذاتي وفقًا لتوصية L.
