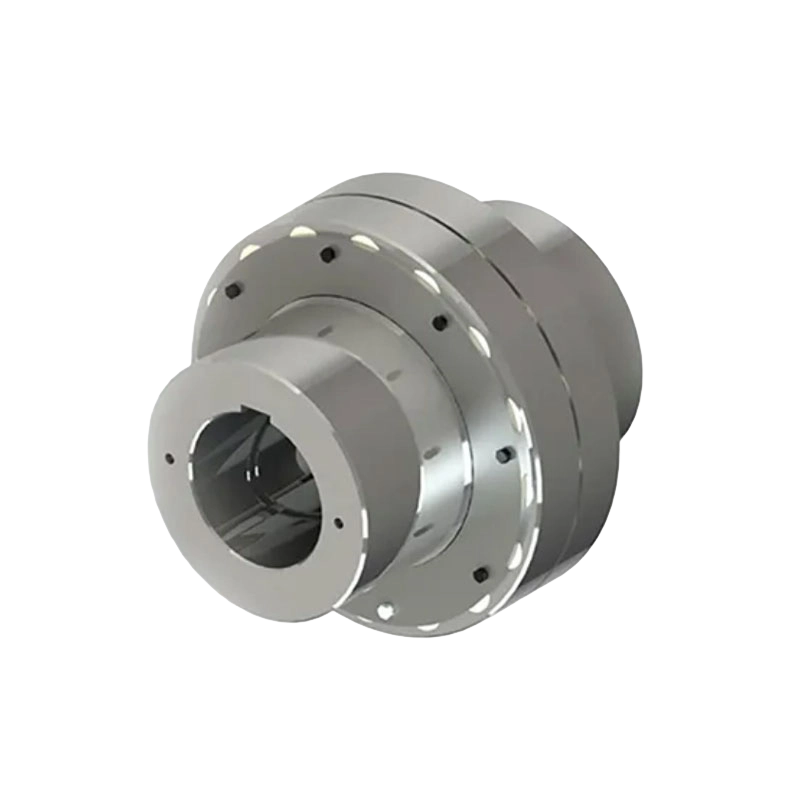

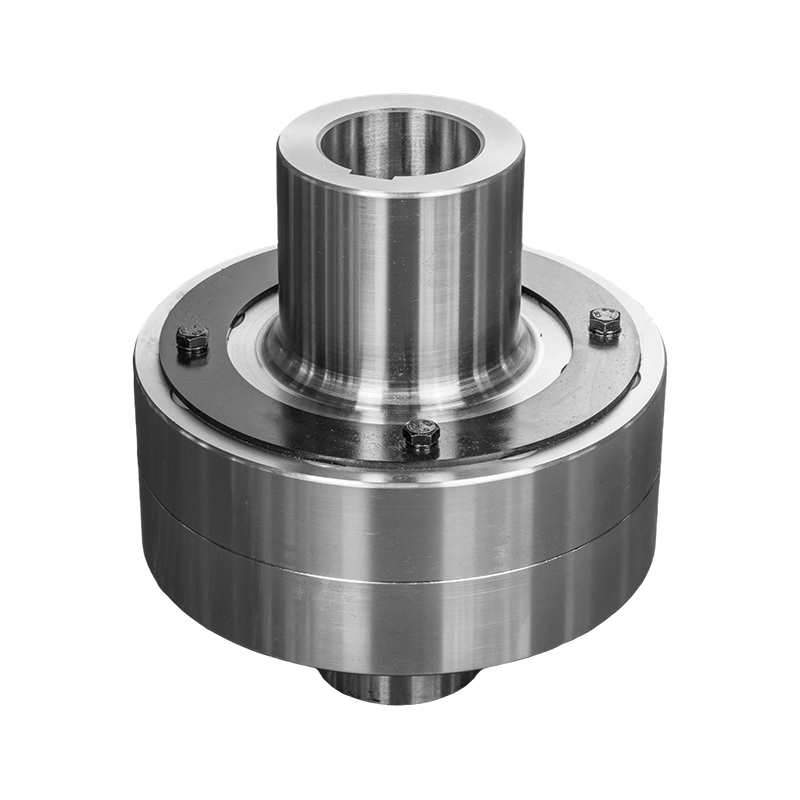

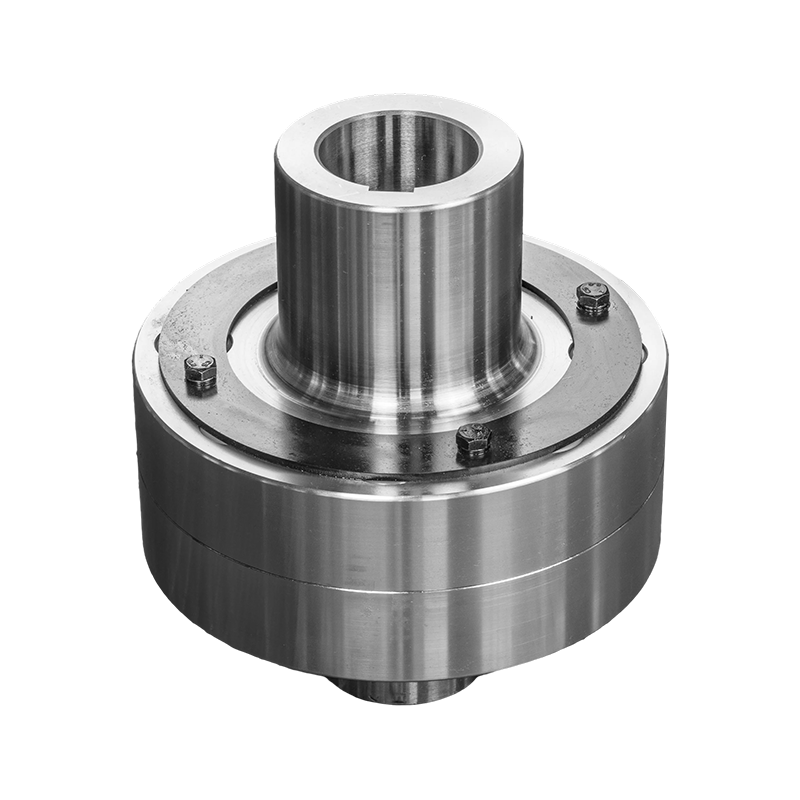

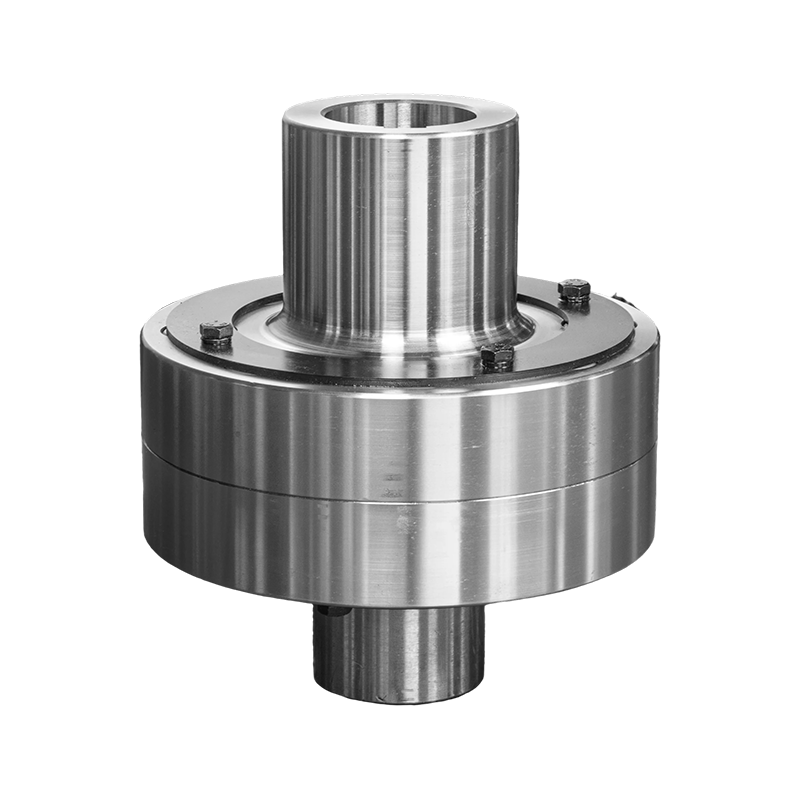

وصلة دبوس مرنة من نوع HC (Q/YZ31001X-2018)
الأداء الهيكلي
1. العنصر المرن هو نايلون MC،وقوته ومقاومته للتآكل عالية، ومناسب للبيئة المسببة للتآكل.
2. من الممكن دمج نوعين من فتحات عمود الاقتران النصفي بشكل تعسفي.
3. درجة حرارة التشغيل-20°~ 70℃
- معلمات المنتج
- إرسال رسالة
المعايير الفنية

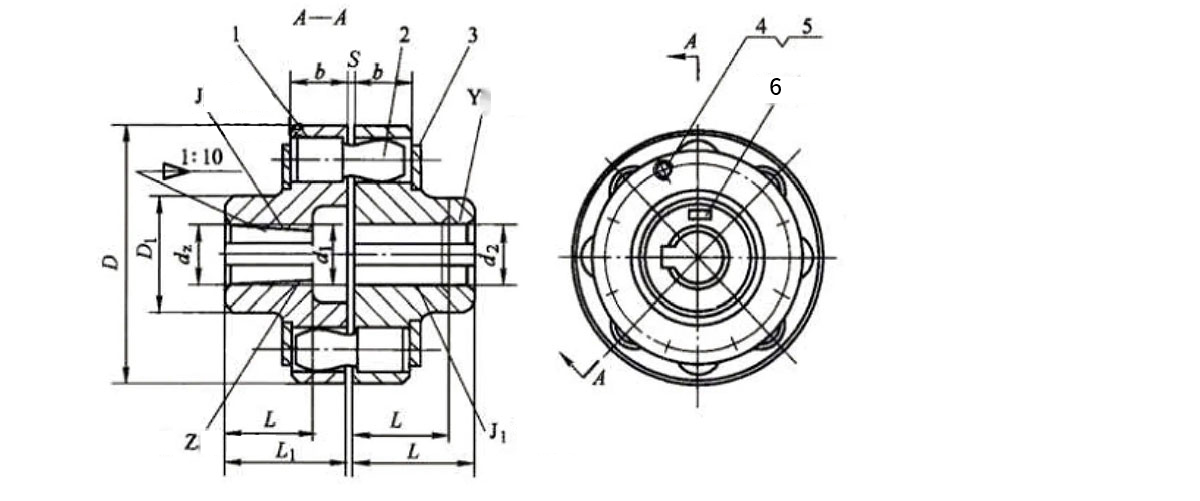

1- نصف وصلة 2- دبوس 3- لوحة حاجزة 4- مسامير 5- حشية 6- علامات
المعلمات الأساسية والأبعاد الرئيسية لوصلة الدبوس المرنة من النوع HC
| نوع |
عزم الدوران الاسمي N·m |
السرعة المسموح بها [n]/r.min⁻¹ |
قطر فتحة العمود d₁,d₂,dz |
طول فتحة العمود | D | D₁ | S | b |
لحظة الجمود I/kg·m² |
القداس m/kg |
||
| Y | J、J₁、Z | |||||||||||
| L | L₁ | L | ||||||||||
| HC 1 | 250 | 8500 | 12،14 | 32 | 27 | 90 | 40 | 2.5 | 20 | 0.002 | 2 | |
| 16،18،19 | 42 | 30 | 42 | |||||||||
| 20،22،24 | 52 | 38 | 52 | |||||||||
| HC 2 | 560 | 6300 | 20،22،24 | 118 | 55 | 28 | 0.009 | 5 | ||||
| 25،28 | 62 | 44 | 62 | |||||||||
| 30،32،35 | 82 | 60 | 82 | |||||||||
| HC 3 | 1250 | 4750 | 30،32،35,38 | 158 | 75 | 36 | 0.026 | 8 | ||||
| 40،42،45،48 | 112 | 84 | 112 | |||||||||
| HC 4 | 2500 | 3850 | 40،42،45،48,50,55,56 | 195 | 100 | 3 | 45 | 0.109 | 22 | |||
| 60,63 | 142 | 107 | 142 | |||||||||
| HC 5 | 3150 | 3450 | 50،55،56،60،63،65،70،71،75 | 218 | 120 | 0.191 | 30 | |||||
| HC 6 | 6300 | 2720 | 60،63،65،70،71،75،80 | 278 | 140 | 4 | 56 | 0.543 | 53 | |||
| 85 | 172 | 107 | 172 | |||||||||
| HC 7 | 11200 | 2360 | 70،71،75 | 142 | 107 | 142 | 318 | 170 | 1.314 | 98 | ||
| 80،85،90،95 | 172 | 132 | 172 | |||||||||
| 100,110 | 212 | 167 | 212 | |||||||||
| HC 8 | 16000 | 2120 | 80،85،90،95,100,110,120,125 | 358 | 200 | 5 | 2.023 | 119 | ||||
| HC 9 | 22400 | 1850 | 100،110،120،125 | 410 | 230 | 65 | 4.386 | 197 | ||||
| 130,140 | 252 | 202 | 252 | |||||||||
| HC 10 | 35500 | 1600 | 110،120،125 | 212 | 167 | 212 | 480 | 280 | 6 | 75 | 9.76 | 322 |
| 130،140،150 | 252 | 202 | 252 | |||||||||
| 160،170،180 | 302 | 242 | 302 | |||||||||
| HC 11 | 50000 | 1400 | 130،140،150 | 252 | 202 | 252 | 540 | 340 | 6 | 20.05 | 520 | |
| 160،170،180 | 302 | 242 | 302 | |||||||||
| 190،200،220 | 352 | 282 | 352 | |||||||||
| HC 12 | 80000 | 1220 | 160،170،180 | 302 | 242 | 302 | 630 | 400 | 7 | 90 | 37.71 | 714 |
| 190،200،220 | 352 | 282 | 352 | |||||||||
| 240،250،260 | 410 | 330 | - | |||||||||
| HC 13 | 125000 | 1060 | 190،200،220 | 352 | 282 | 352 | 710 | 465 | 8 | 100 | 71.37 | 1057 |
| 240،250،260 | 410 | 330 | - | |||||||||
| 280,300 | 470 | 380 | - | |||||||||
| HC 14 | 180000 | 950 | 240،250،260 | 410 | 330 | - | 800 | 530 | 8 | 110 | 170.6 | 1956 |
| 280،300،320 | 470 | 380 | - | |||||||||
| 340 | 550 | 450 | - | |||||||||
ملاحظة: يتم حساب عزم القصور الذاتي والكتلة وفقًا لنوع مجموعة فتحة العمود J/Y والحد الأدنى لقطر فتحة العمود.
Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.
تقع Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. في مدينة قديمة مشهورة، وهي مدينة تشنجيانغ. نحن مؤسسة تدمج البحث والتطوير والتصنيع والمبيعات. تُستخدم منتجاتنا على نطاق واسع في معدات التعدين، ومعدات التعدين، ومعدات المياه، ومعدات الرفع، ومعدات الورق، ومعدات الموانئ، وغيرها من الصناعات.
كما الصين وصلة دبوس مرنة من نوع HC (Q/YZ31001X-2018) الموردين و وصلة دبوس مرنة من نوع HC (Q/YZ31001X-2018) المصنع, منتجاتنا الرئيسية هي: المقترن المسنن، ومقترن عمود الكم المرن، ومقترن العمود المسنن المرن، ومقترن التروس ذو الدبوس المرن، والمقترن العالمي، ومقترن الإطار، ومقترن الفك، والمقترن النجمي، ومقترن الحجاب الحاجز، ومقترن الأسطوانة، ومقترن الشبكة، ومقترن أولدهام، والمقترن الشفوي، ومقترن غلاف المشبك، ومقترن السلسلة الأسطوانية من النوعGL ، والمقترن الآمن وما إلى ذلك. تتعهد شركتنا أيضًا بتصميم وتصنيع مجموعة متنوعة من المقترنات غير القياسية.
تغطي ورشة العمل الجديدة مساحة تبلغ حوالي 16463.52 مترًا مربعًا، منها: ورشة العمل الثقيلة 5500 متر مربع، وورشة العمل الدقيقة 4600 متر مربع، ومبنى المكاتب وصالة الألعاب الرياضية 2000 متر مربع، وقاعة الطعام 500 متر مربع، والمستودع 1000 متر مربع، والطرق والتخضير ومناطق وقوف السيارات 3563 مترًا مربعًا.
