مقدمة عن الاقتران

رسم:

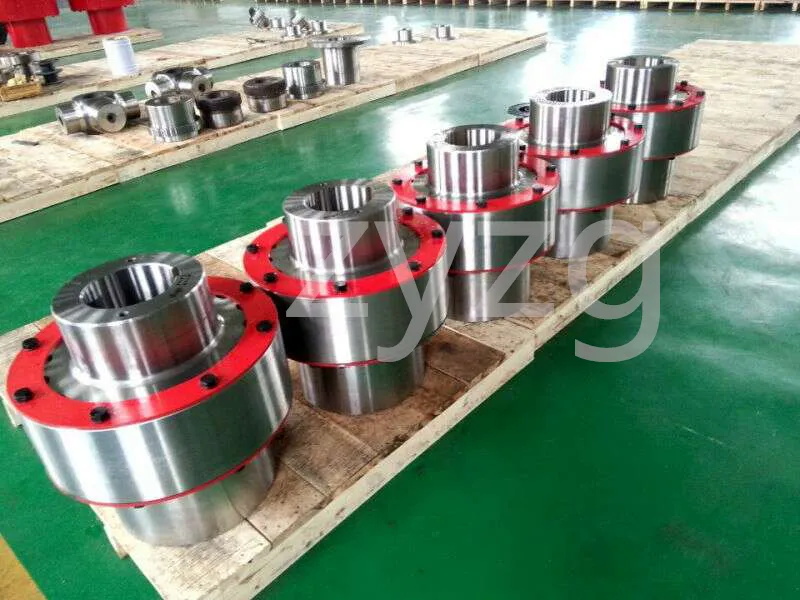

الاقتران هو مكون ميكانيكي يستخدم لربط عمود القيادة والعمود المتحرك بقوة في آليات مختلفة للدوران معًا ونقل الحركة وعزم الدوران. في بعض الأحيان يتم استخدامه أيضًا لتوصيل الأعمدة بأجزاء أخرى (مثل التروس والبكرة وما إلى ذلك).غالبًا ما يتكون من نصفين متصلين على التوالي بمفتاح أو ملاءمة محكمة، مثبتين في نهاية المحورين، ثم يتم توصيل النصفين بطريقة ما. يمكن للوصلة تعويض الإزاحة (بما في ذلك الانحراف المحوري أو الانحراف الشعاعي أو الانحراف الزاوي أو الانحراف الشامل) بين المحورين بسبب التركيب التصنيعي غير الدقيق أو التشوه أو التمدد الحراري أثناء التشغيل؛بالإضافة إلى تخفيف الصدمات وامتصاص الاهتزازات.

تم توحيد أو تطبيع معظم أدوات التوصيل شائعة الاستخدام، وبشكل عام، لا يلزم سوى الاختيار الصحيح لنوع أداة التوصيل لتحديد طراز أداة التوصيل وحجمها. إذا لزم الأمر، يمكن التحقق من سعة تحميل الوصلة الضعيفة الضعيفة وحسابها؛ عندما تكون السرعة عالية، ومن الضروري أيضًا التحقق من قوة الطرد المركزي على الحافة الخارجية وتشوه العنصر المرن، وإجراء فحص التوازن.

الأنواع:

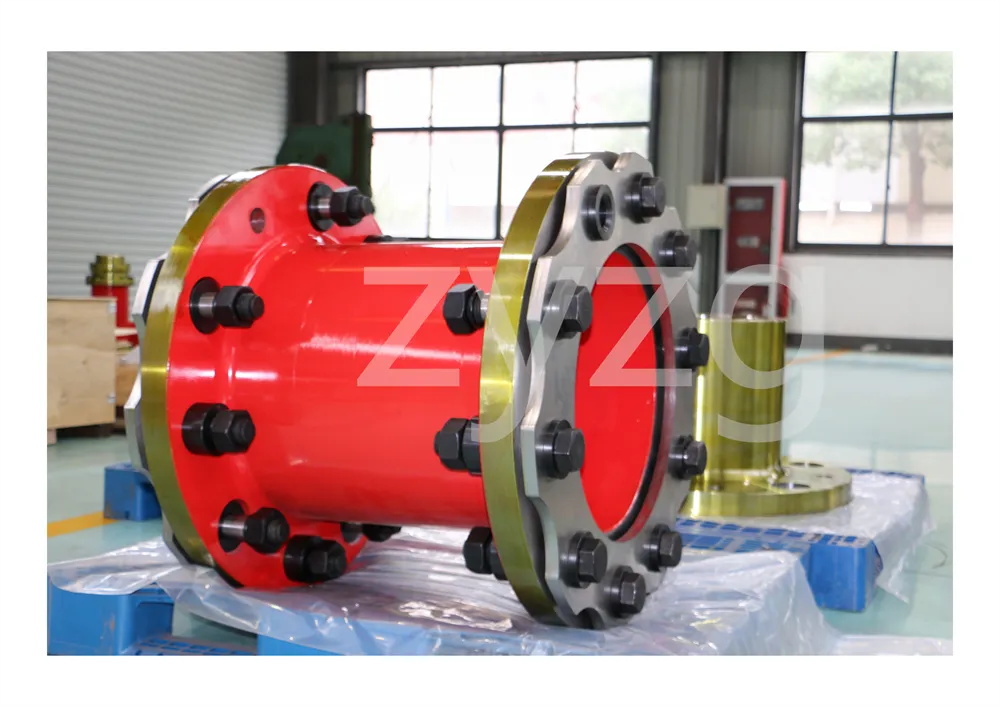

يمكن تقسيم الوصلات إلى فئتين: وصلات صلبة ووصلات مرنة.

لا يمتلك الاقتران الصلب القدرة على تخزين وتعويض الإزاحة النسبية للمحورين، مما يتطلب محاذاة المحورين بدقة، ولكن هذا النوع من الاقتران له بنية بسيطة، وتكلفة تصنيع منخفضة، وسهولة التركيب والتفكيك، وسهولة الصيانة، مما يضمن أن المحورين لهما عزم دوران محايد أعلى وعزم دوران ناقل حركة أكبر، ويُستخدم على نطاق واسع. اقتران الشفة المستخدم بشكل شائع، اقتران الأكمام واقتران المشبك.

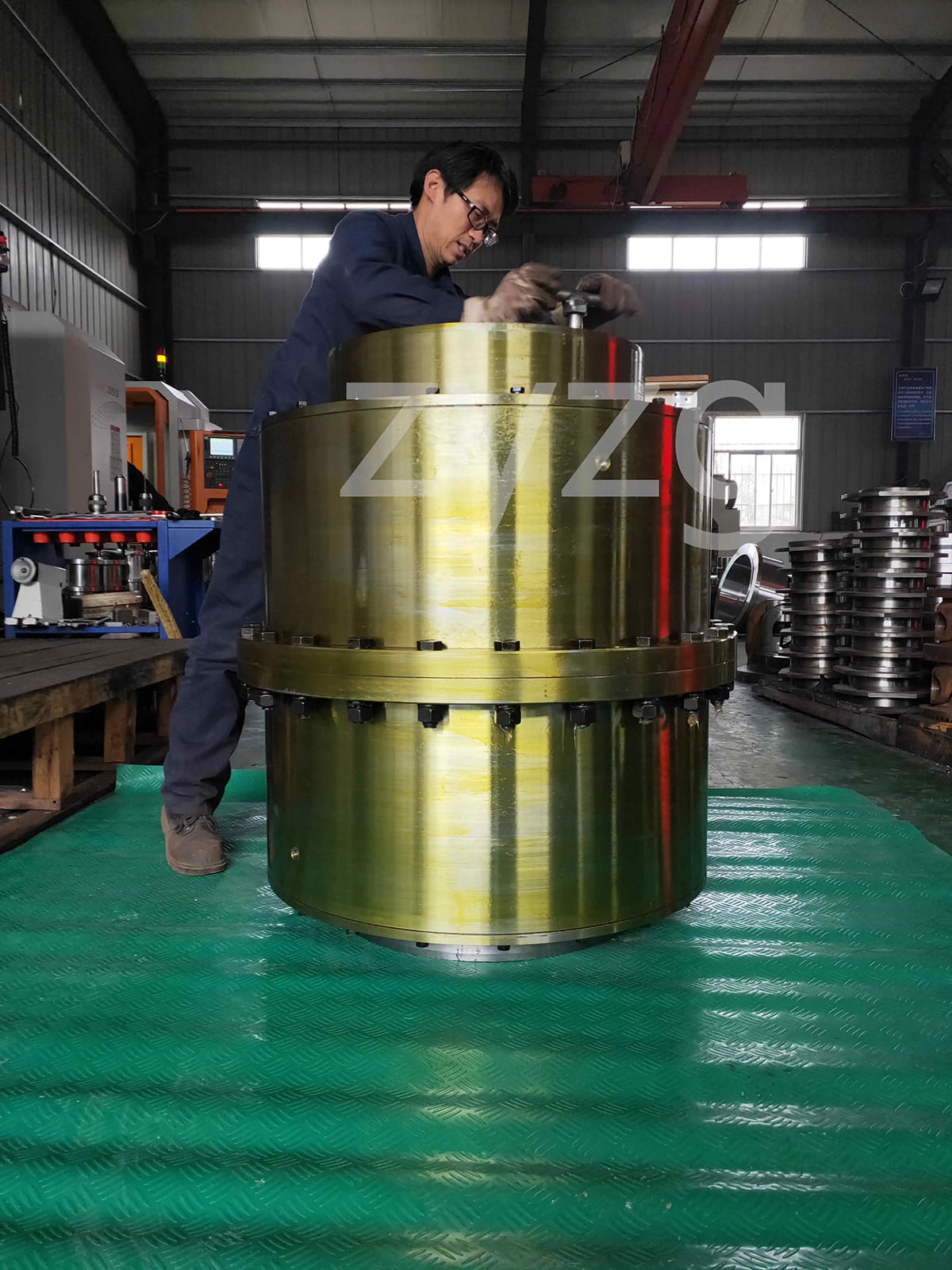

يمكن أيضًا تقسيم الوصلات المرنة إلى وصلات مرنة غير مرنة ووصلات مرنة بمكونات مرنة، النوع الأول لديه القدرة فقط على تعويض الإزاحة النسبية لمحورين، لكنه لا يستطيع تخفيف تقليل الاهتزاز، وصلة منزلقة مشتركة، وصلة تروس، وصلة عالمية ووصلة سلسلة؛ يحتوي النوع الأخير على مكونات مرنة، بالإضافة إلى القدرة على تعويض الإزاحة النسبية للمحورين، كما أن لها تأثير عازل وتخميد، ولكن عزم الدوران المنقول محدود بقوة المكونات المرنة، وعادة ما يكون أقل من الاقتران المرن للمكونات غير المرنة. شائع مع اقتران دبوس الأكمام المرنة، اقتران الدبوس المرن، اقتران البرقوق، اقتران الإطارات، اقتران زنبرك الثعبان واقتران الزنبرك.

متطلبات الأداء:

وفقًا لظروف العمل المختلفة، يجب أن يكون للوصلة الأداء التالي:

(1) القدرة على الحركة. إن قابلية تحريك الوصلة هي القدرة على تعويض الإزاحة النسبية لعضوين دوارين. تتطلب عوامل مثل أخطاء التصنيع والتركيب بين المكونات المتصلة، وتغيرات درجة الحرارة أثناء التشغيل والتشوه تحت الحمل، إمكانية النقل. تعوض إمكانية النقل أو تخفف الأحمال الإضافية بين الأعمدة والمحامل والوصلات والمكونات الأخرى بسبب الإزاحة النسبية بين الأعضاء الدوارة.

(2) التخزين المؤقت. في حالات بدء الحمل المنتظم أو تغييرات الحمل العامل، يجب أن يحتوي الوصل على مخزن مؤقت وعنصر مرن للتخميد لحماية المحرك الرئيسي والآلة العاملة من أقل قدر من الضرر أو عدم وجوده على الإطلاق.

(3) آمنة وموثوقة وذات قوة وعمر خدمة كافيين.

(4) هيكل بسيط، سهل التركيب والصيانة.

الاختيار:

اختيار نوع الاقتران عند اختيار نوع الاقتران، ينبغي مراعاة العناصر التالية.① حجم وطبيعة عزم النقل المطلوب، ومتطلبات وظائف التخزين المؤقت وتقليل الاهتزاز، وما إذا كان الرنين ممكنًا. يحدث الإزاحة النسبية للمحورين بسبب أخطاء التصنيع والتجميع، وتحميل العمود وتشوه التمدد الحراري، والحركة النسبية بين المكونات.(3) الأبعاد المسموح بها وطرق التركيب، من أجل تسهيل التجميع والتعديل وصيانة مساحة التشغيل اللازمة. بالنسبة للوصلات الكبيرة، يجب أن يكون من الممكن تحقيق التفكيك دون حركة محورية للعمود.
