كيفية قياس صلابة طبقات النتريد الرقيقة: لماذا تعتبر أجهزة اختبار الصلابة بالموجات فوق الصوتية UCI هي المعيار الصناعي

Nitriding هي عملية تقوية السطح السائدة في تصنيع الآلات، والقوالب الدقيقة، وتصنيع المكونات. كما أنه يستخدم على نطاق واسع في أجزاء نقل الطاقة مثل التروس والأعمدة وصلات رمح مرنة . تشكل العملية طبقة نيتريد رقيقة وكثيفة وصلبة للغاية على سطح قطعة العمل، مما يحسن مقاومة التآكل، ومقاومة التعب، ومقاومة التآكل.

طبقة النيتريد رقيقة وصعبة. السمك النموذجي هو 0.1-0.5 مم فقط، ويمكن أن تتجاوز صلابة السطح 1000 HV. لقد كان قياس صلابة هذه الطبقة الرقيقة، والتحكم في جودة النيترة بدقة، تحديًا أساسيًا في صناعة المعالجة الحرارية منذ فترة طويلة. معدات الاختبار التقليدية عرضة للبيانات المشوهة ويمكن أن تلحق الضرر بقطع العمل. اختبار أجزاء النتريد باستخدام أ UCI اختبار صلابة بالموجات فوق الصوتية ولذلك أصبح الحل القياسي. يتم استخدامه على نطاق واسع لاختبار الصلابة غير المدمرة لمنتجات النتريد النهائية ولاختبار الصلابة في الموقع في مراقبة الجودة.

I. نقاط الألم الأساسية في اختبار الصلابة التقليدية للأجزاء المنتردة

1. المسافات البادئة عميقة جدًا، مما يؤدي إلى اختراق طبقة النيتريد وتشويه البيانات

يطبق مختبرو Rockwell وVickers التقليديون أحمالًا عالية ويتركون مسافات بادئة عميقة. إنها تثقب بسهولة الطبقة الصلبة الرقيقة في المادة الأساسية. تكون القراءة بعد ذلك عبارة عن صلابة مختلطة للطبقة المنتردة والركيزة، والتي لا تعكس الصلابة الحقيقية للسطح المنترد. يؤدي هذا إلى سوء تقدير العملية ونتائج الفحص غير الصحيحة، ويفشل في تلبية معايير الفحص للأجزاء المنتردة الدقيقة.

2. الاختبار المدمر الذي لا يمكنه حماية قطع العمل النهائية

الأجزاء المنتردة هي في الغالب منتجات نهائية مع متطلبات صارمة لتشطيب السطح وسلامته. يعتبر اختبار الصلابة التقليدي شبه مدمر أو مدمر ويترك فجوات بادئة مرئية. قد يؤدي ذلك إلى إتلاف مظهر الجزء وأدائه والمكونات الدقيقة مثل اقتران العتاد قد يتم أيضًا إلغاء جوانب الأسنان والدبابيس ومجلات العمود. ونتيجة لذلك، فإن فحص العينات فقط هو الممكن. لا يمكن تحقيق فحص دفعة واحدة من المنتجات النهائية بنسبة 100%، مما يترك فجوة كبيرة في مراقبة الجودة.

3. قابلية التطبيق المحدودة: لا يمكن اختبار قطع العمل المعقدة وغير المنتظمة في الموقع

أجهزة اختبار الصلابة الموضوعة على الطاولة كبيرة الحجم وتتطلب أخذ العينات إلى المختبر. قوالب كبيرة، وأعمدة طويلة، وثقيلة اقتران مرن معدني لا يمكن اختبار المكونات ككل. يتأثر مختبرو Leeb بشدة بسمك قطعة العمل، وانحناء السطح، وخشونة السطح، لذلك تتقلب بياناتهم وتكون إمكانية التكرار ضعيفة. من الصعب اختبار الحواف والزوايا، وجذور الأسنان، والتجويف الداخلي، والأسطح المنحنية بشكل موثوق، لذلك لا يمكن لهذه الطرق تلبية احتياجات الإنتاج المتنوعة.

ثانيا. المزايا الأساسية لاختبارات الصلابة بالموجات فوق الصوتية للأجزاء المنتردة

1. دقة المسافة البادئة الدقيقة، مناسبة خصيصًا لطبقات النتريد الرقيقة

تعمل أجهزة اختبار الصلابة بالموجات فوق الصوتية على مبدأ UCI (مقاومة الاتصال بالموجات فوق الصوتية). المسافة البادئة صغيرة للغاية وضحلة، لذلك لا تخترق الطبقة الصلبة. يلتقط جهاز الاختبار الصلابة الحقيقية لسطح النيتريد ويحل المشكلة الطويلة الأمد المتمثلة في اختبار طبقات النيتريد الرقيقة بدقة.

يقوم الجهاز بالتحويل بين مقاييس الصلابة مثل HV وHRC. يؤدي اختبار النقطة الثابتة، طبقة تلو الأخرى أيضًا إلى تدرج الصلابة من السطح إلى الركيزة. يوضح هذا عمق حالة النتردة وتوحيد عملية النتردة، ويمنح الشركات بيانات دقيقة لتحسين المعالجة الحرارية للنترد وضبط عمليات الإنتاج.

2. الاختبار غير المدمر لمنتجات النتريد النهائية

هذا جهاز اختبار صغير الحجم وغير مدمر. بعد الاختبار، لا يُظهر السطح أي علامات مرئية تقريبًا، ولا يتعرض هيكل النتريد النهائي والدقة لأي ضرر. ليست هناك حاجة لقطع أو طحن العينات من قطعة العمل. القوالب الجاهزة، والتروس، والأجزاء الهيدروليكية، وأجزاء العمود، و اقتران يمكن أن تدخل المكونات مباشرة إلى التجميع بعد الاختبار. تناسب هذه الطريقة كلاً من أخذ عينات الدفعة والفحص بنسبة 100% للمنتجات النهائية، كما أنها تقلل بشكل كبير من خسائر الإنتاج وتكاليف الفحص.

3. محمولة وفعالة، ودعم الاختبار في الموقع

يحتوي الجهاز على جسم خفيف الوزن ومسبار مرن وصغير الحجم، لذلك فهو غير محدود بمتطلبات المساحة الخاصة بالمعدات الموضوعة على الطاولة. يمكن إجراء الاختبار مباشرة في ورشة المعالجة الحرارية أو في محطة الإنتاج.

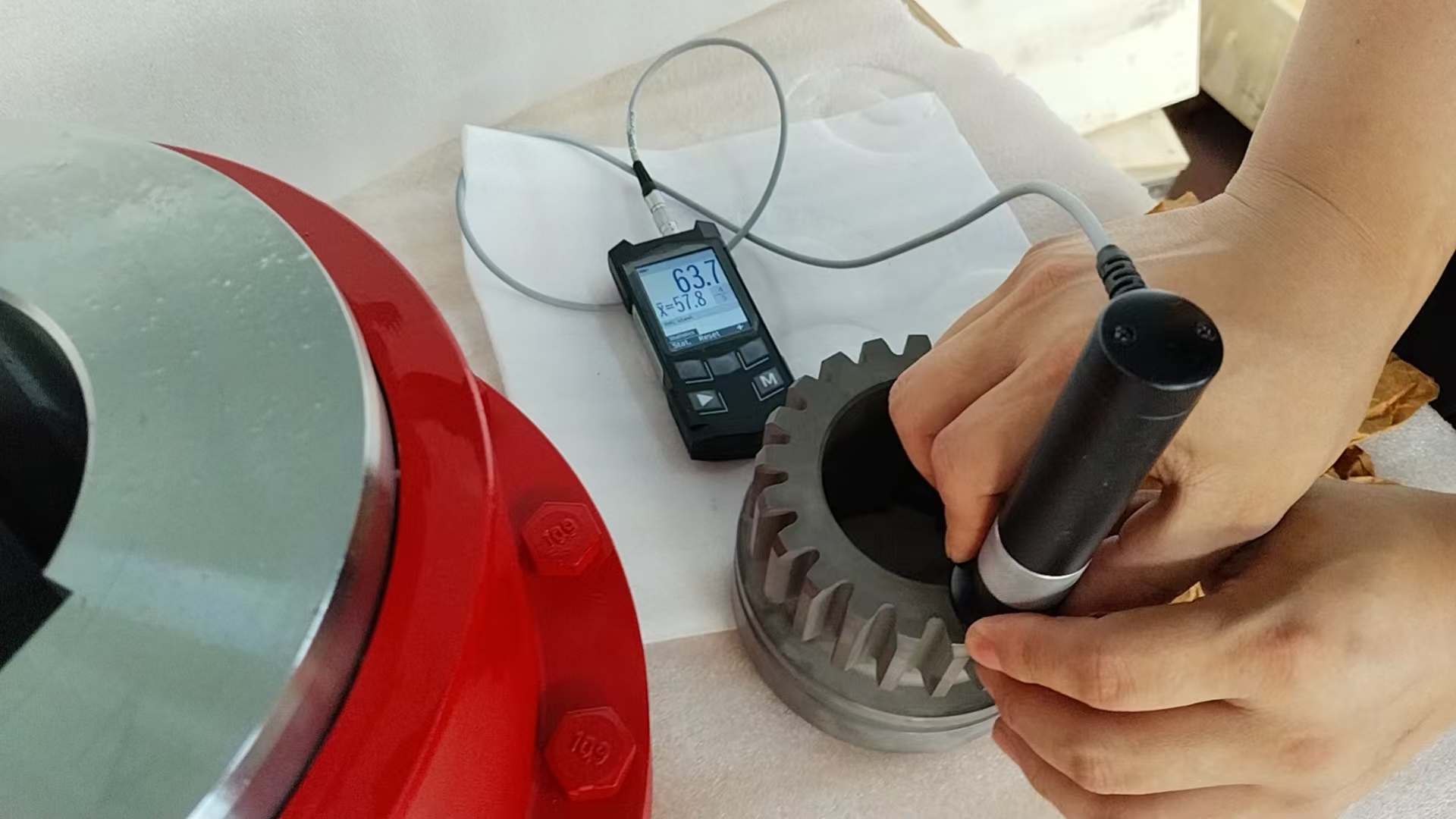

يصل إلى الأسطح المنحنية والأسطح المخروطية والتجاويف الداخلية وجذور الأسنان والحواف والزوايا والمواقع الأخرى التي لا يمكن للمعدات التقليدية الوصول إليها. وتشمل الأمثلة الأسنان الداخلية والخارجية للوصلات التروسية والفلنجات والمحاور النصفية . لا تحتاج قطع العمل الكبيرة إلى التفكيك أو النقل، ولا يلزم إرسال الأجزاء إلى المختبر. وهذا يحسن بشكل كبير من كفاءة الفحص ويتناسب مع وتيرة إنتاج الدفعات الصناعية.

4. بيانات مستقرة وقابلة للتكرار لمراقبة جودة المعالجة الحرارية للدفعة

بالمقارنة مع أجهزة اختبار Leeb، فإن أجهزة اختبار الصلابة بالموجات فوق الصوتية تتأثر بشكل طفيف بشكل قطعة العمل، والسمك، وحالة السطح، والتداخل البيئي، لذلك تكون بياناتها مستقرة وقابلة للتكرار. يمكنهم التعرف بدقة على المنتجات غير المطابقة، مثل تلك ذات صلابة نيترد غير كافية، أو نيترة غير متساوية، أو طبقات تصلب دون المستوى المطلوب. وهذا يساعد الشركات على بناء نظام موحد ومحسن لمراقبة الجودة للمعالجة الحرارية بالنتردة وتحقيق استقرار جودة الدفعات.

ثالثا. السيناريوهات القابلة للتطبيق

إن جهاز الاختبار مناسب تمامًا لأجزاء القالب المنتردة، والتروس المنتردة الدقيقة، وأعمدة المروحة، وقضبان المكبس، والأجزاء الهيدروليكية الدقيقة، والمكونات المنتردة لآلات البناء. كما أنه يناسب أجزاء ناقل الحركة الرئيسية للخدمة الشاقة مثل أسطح الأسنان والدبابيس والأكمام والخطوط وصلات مسننة، وصلات تروس طبلية، وصلات دبوسية مرنة، وصلات غشائية، ووصلات عامة .

تعمل هذه الأجزاء في الصناعات الصعبة مثل المعدات المعدنية، وآلات التعدين، ومعدات الرفع، ومعدات الموانئ، ومحطات الضخ، ومعدات الطاقة الجديدة . يغطي جهاز الاختبار سير عمل النيترة بالكامل: الفحص الوارد، والتحقق من العملية، والفحص النهائي قبل الشحن.

رابعا. ملخص

نظرًا للهيكل الرقيق عالي الصلابة للأجزاء المنتردة، فإن معدات اختبار الصلابة التقليدية بها العديد من أوجه القصور: الدقة غير الكافية، والأضرار التي لحقت بقطع العمل، وسيناريوهات الاستخدام المحدودة، والكفاءة المنخفضة. إن جهاز اختبار الصلابة بالموجات فوق الصوتية UCI مناسب بشكل أساسي لفحص الأجزاء المنتردة من خلال مبدأ التشغيل الخاص به. إن المسافة البادئة الدقيقة عالية الدقة، والاختبار غير المدمر، وقابلية النقل، والبيانات المستقرة جعلتها معدات فحص الجودة السائدة في صناعة المعالجة الحرارية بالنتردة.

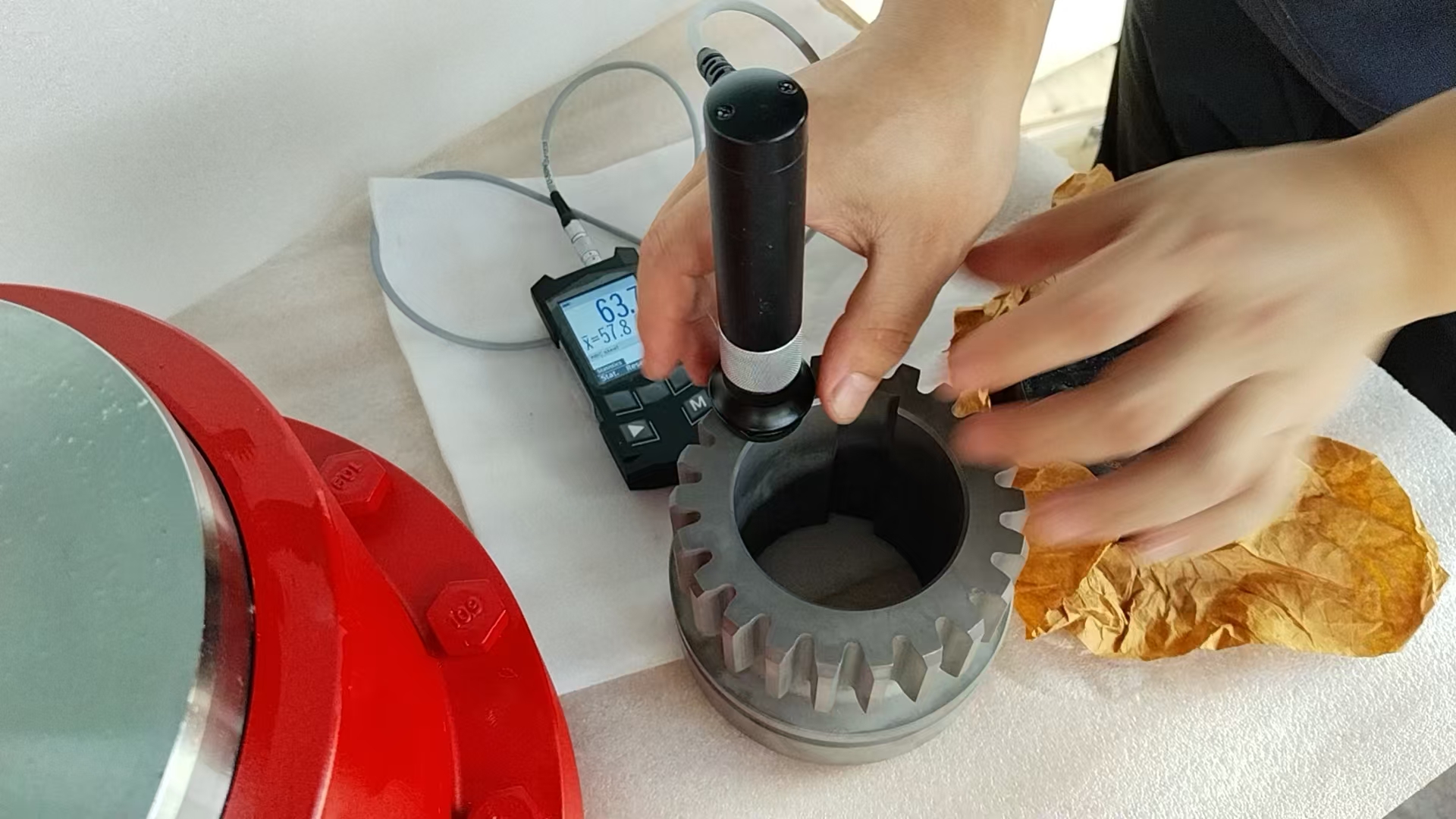

كشركة مصنعة محترفة ل وصلات رمح مرنة and metal elastic element flexible couplings , Zhongye تكنولوجيا الصناعة الثقيلة (Zhenjiang) المحدودة تطبق هذه الطريقة على مكونات اقتران النتريد. يتم اختبار صلابة كل جزء بشكل احترافي باستخدام جهاز اختبار الصلابة بالموجات فوق الصوتية. وهذا يتحكم بدقة في صلابة السطح ومعلمات الطبقة المتصلبة، بحيث يتوافق أداء المنتج ومعلمات العملية بشكل كامل مع المتطلبات الفنية للرسومات. طوال العملية، نقوم بحماية سلامة السطح ومعدل نجاح المنتجات النهائية. نحن نقدم أدوات توصيل عالية الجودة وخالية من التلف، بما في ذلك التصميمات المخصصة غير القياسية، والتي تظل موثوقة تحت الأحمال الثقيلة في تطبيقات التعدين والتعدين والرفع والموانئ.
