مزايا وخصائص وصلة الدبوس المرنة

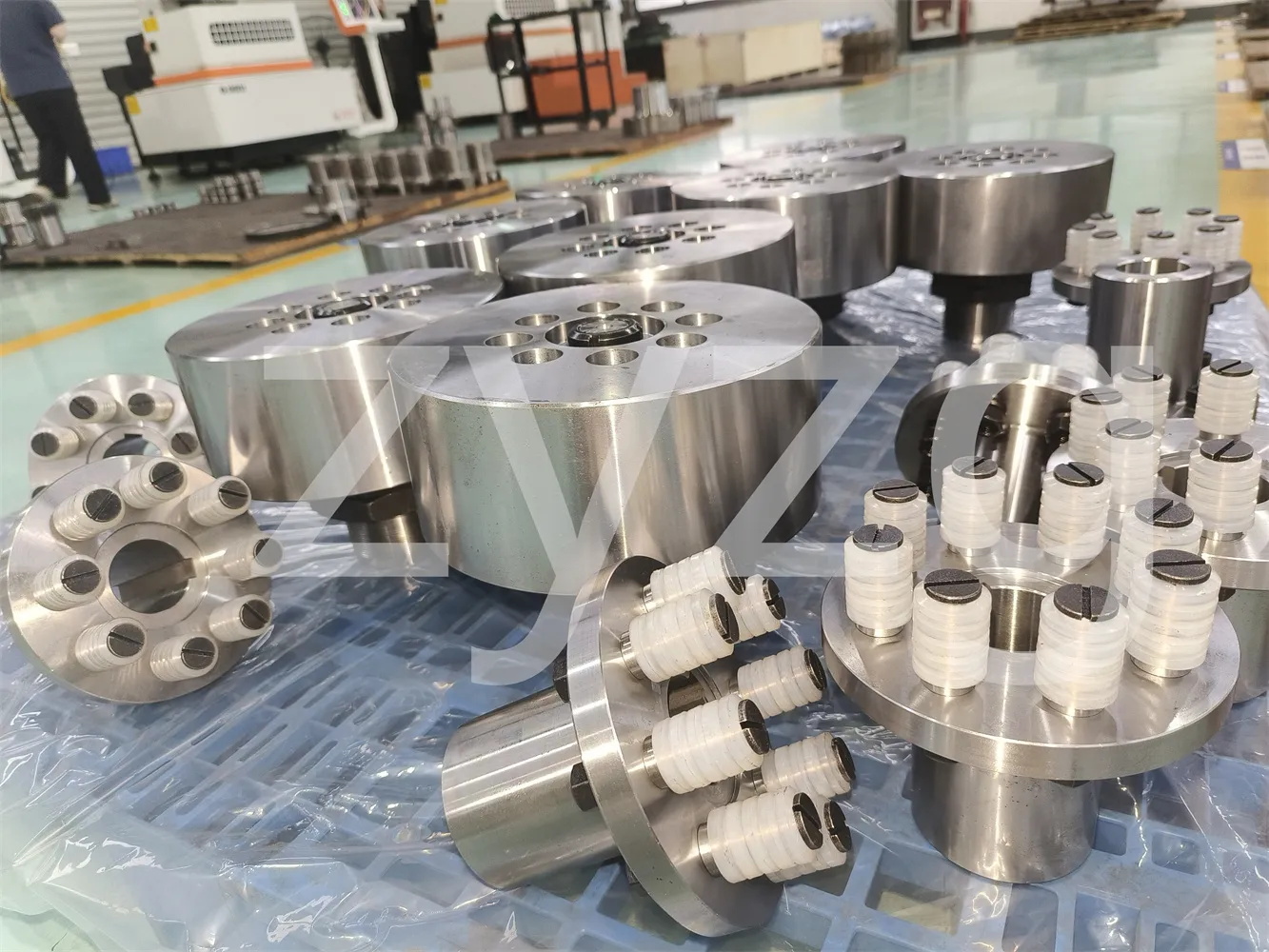

وصلة الدبوس المرنة هي جهاز يقوم بإدخال دبوس عمود مصنوع من مادة مرنة شبه معدنية في فتحات الشفة الخاصة بوصلتين، وبالتالي تحقيق نصف اتصال الوصلة. مادة العنصر المرن هي في العادة النايلون، الذي لديه القدرة على التعويض قليلاً عن إزاحة العمودين. يعمل العنصر المرن تحت قوة القص ويتمتع بموثوقية عمل ضعيفة، وهو مناسب فقط لأنظمة عمود النقل متوسطة السرعة ذات متطلبات الموثوقية المنخفضة. إنها غير مناسبة لظروف العمل ذات متطلبات الموثوقية الأعلى. الآن، دعونا نتعرف على مزايا وخصائص وصلة الدبوس المرنة.

يعتبر وصلة الدبوس المرنة مناسبة لأنظمة النقل المحورية المختلفة. ينقل عزم الدوران باستخدام قوة القص المقطعية لقضبان النايلون، مع عزم دوران اسمي يتراوح بين 160 - 160,000 نيوتن متر، ونطاق درجة حرارة عمل يتراوح بين -20 - 80. الهيكل بسيط، مع قدرات التخزين المؤقت وتقليل الاهتزاز وقدرة معينة على التعويض عن إزاحة العمود. فهو مناسب للاستخدام في البيئات التي لا تمنع الضوضاء. مقدار التصحيح المسموح به يقع ضمن زاوية 0.15 - 0.25 مم باتجاه 0.5.

يتميز وصلة الدبوس المرنة بالميزات التالية:

1. بسبب نقل عزم الدوران الكبير، تحت نفس عزم الدوران، غالبًا ما يكون له قطر دوران أصغر من وصلة الأسنان، وهو صغير الحجم وخفيف الوزن. يمكن أن يحل محل وصلة الأسنان جزئيًا.

2. بالمقارنة مع وصلة الأسنان، فهي تتمتع ببنية أبسط، ومكونات أقل، وسهلة التصنيع، ولا تتطلب آلة معالجة التروس.

3. الصيانة مريحة، وعمر الخدمة طويل، ويمكن استبدال دبوس العمود النايلون عن طريق إزالة الحاجز.

4. دبوس العمود النايلون عبارة عن مادة ذاتية التشحيم، ولا تتطلب التشحيم، مما لا يوفر زيت التشحيم فحسب، بل ينقي بيئة العمل أيضًا.

5. إن تقليل طاقة الاهتزاز ضعيف، والضوضاء عالية.

السيناريوهات القابلة للتطبيق على وصلة الدبوس المرنة: يستخدم العنصر المرن لوصلة الدبوس المرنة عادةً النايلون، الذي يتمتع بالقدرة على التعويض قليلاً عن إزاحة العمودين. يعمل العنصر المرن تحت قوة القص، وموثوقية العمل ضعيفة للغاية. إنه مناسب فقط لأنظمة عمود النقل متوسطة السرعة ذات متطلبات الموثوقية المنخفضة وغير مناسب لظروف العمل ذات متطلبات الموثوقية الأعلى.

مزايا وصلة الدبوس المرنة:

1. ينقل وصلة الدبوس المرنة عزم الدوران من خلال قوة الاحتكاك الناتجة عن قوة شد مجموعة دبوس العمود على سطح التلامس، مما يؤدي إلى ضغط الغلاف المطاطي المرن. إنها مناسبة للتركيب في الأنظمة ذات القاعدة الصلبة، وارتفاع التثبيت المتوسط إلى العالي، وأحمال التأثير الصغيرة، ومتطلبات تقليل الاهتزاز المنخفضة لأنظمة أعمدة الطاقة الصغيرة والمتوسطة.

2. يتم ضغط وتشويه عمل الغلاف المرن. بسبب السُمك الرقيق والحجم الصغير والتشوه المرن المحدود للغلاف المرن، يمكن لوصلة الدبوس المرنة التعويض عن إزاحة خط العمود ومرونته، ولكن كمية التعويض المسموح بها لإزاحة خط العمود صغيرة والمرونة ضعيفة.

3. إن بنية وصلة الدبوس المرنة بسيطة وسهلة التصنيع ولا تتطلب تزييتًا ولا تحتاج إلى التلدين بالمعدن، كما أنها ملائمة لاستبدال الغلاف المرن ولا تتطلب تحريك نصف الوصلة ويمكنها التعويض عن عدم المحاذاة النسبية للعمودين وأداء الاهتزاز والتخزين المؤقت.
