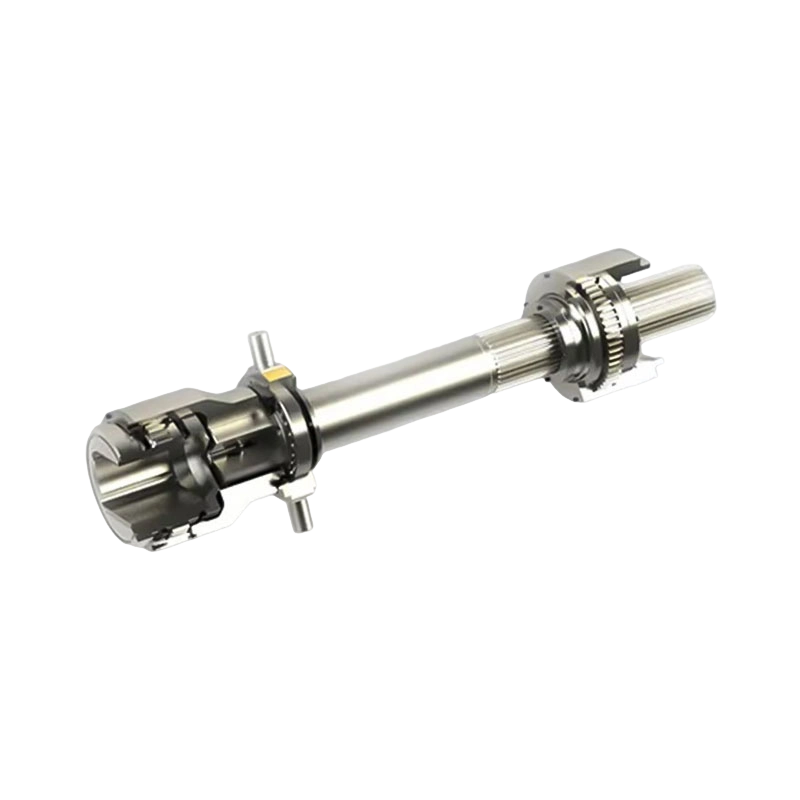

وصلة تروس أسطوانية من النوع GSC (Q/YG14019X-2018)

Name: وصلة تروس أسطوانية من النوع GSC (Q/YG14019X-2018)
Rating: 5 (99 reviews)

اقتران الترس الأسطواني من النوع المار GSC: قمة التميز الهندسي في مجال نقل الطاقة الميكانيكية
يمثل اقتران الترس الأسطواني من النوع المار GSC قمة التميز الهندسي في مجال نقل الطاقة الميكانيكية، ويشتهر بتصميمه القوي، وكفاءته العالية، وتعدد استخداماته عبر مجموعة من التطبيقات الصناعية. تم هندسته لتوفير نقل موثوق للعزم مع استيعاب حالات عدم المحاذاة وتخفيف الاهتزازات، ويعد هذا الاقتران حجر الزاوية للكفاءة والمتانة في هذا المجال.
في صميم تصميمه، يكمن بناء قوي يتألف من محورين على شكل أسطوانة بأسنان تروس داخلية تتشابك بسلاسة، مما يضمن نقل عزم دوران دقيق بين الأعمدة المتصلة. لا يسهل هذا التصميم قدرة عالية على نقل العزم فحسب، بل يمكّن الاقتران أيضًا من التعويض بفعالية عن عدم المحاذاة الزاوي والتوازي والمحوري، مما يقلل من الإجهاد على الآلات المتصلة ويطيل من عمرها التشغيلي.
تم تصنيع اقتران الترس الأسطواني من النوع المار GSC من مواد عالية الجودة مثل الفولاذ أو سبائك الفولاذ، مما يضمن متانة استثنائية ومقاومة للتآكل والقدرة على تحمل العمليات الثقيلة في بيئات صناعية متنوعة. يتيح هذا البناء المتين للاقتران التعامل مع أحمال العزم العالية بكفاءة، مما يجعله مناسبًا للتطبيقات التي تتراوح من توليد الطاقة إلى الآلات الثقيلة وما بعدها.
علاوة على ذلك، يشتمل الاقتران على عنصر مرن بين المحورين، ليعمل كوسادة لامتصاص الصدمات وتخميد الاهتزازات أثناء التشغيل. تعمل هذه الميزة على تعزيز الموثوقية الإجمالية للاقتران عن طريق تقليل خطر تلف المعدات المتصلة وتحسين الكفاءة التشغيلية.
يتم تبسيط تركيب وصيانة اقتران الترس الأسطواني من النوع المار GSC، بفضل تصميمه المعياري وبنائه سهل الاستخدام. يمكن تفكيك الاقتران بسهولة للفحص أو الإصلاح أو الاستبدال، مما يقلل من وقت التوقف عن العمل ويحسن الإنتاجية للعمليات الصناعية.
باختصار، يقف اقتران الترس الأسطواني من النوع المار GSC بمثابة شهادة على الموثوقية والكفاءة والأداء في نقل الطاقة الميكانيكية. بفضل تصميمه القوي، وبنائه المتين، وقدراته الاستثنائية، يظل الخيار المفضل للتطبيقات الصناعية التي تعتبر فيها الكفاءة والمتانة وتعدد الاستخدامات أمرًا بالغ الأهمية.

اتصل بنا

تحميل ملف PDF

السابق: وصلة تروس أسطوانية لحلقة تروس داخلية من النايلون NC (Q/YG14021X-2018)
التالي: GCJ متصل بوصلة تروس أسطوانة العمود المتوسط (Q/YG 13015X-2018)

معلمات المنتج

إرسال رسالة

المعايير الفنية

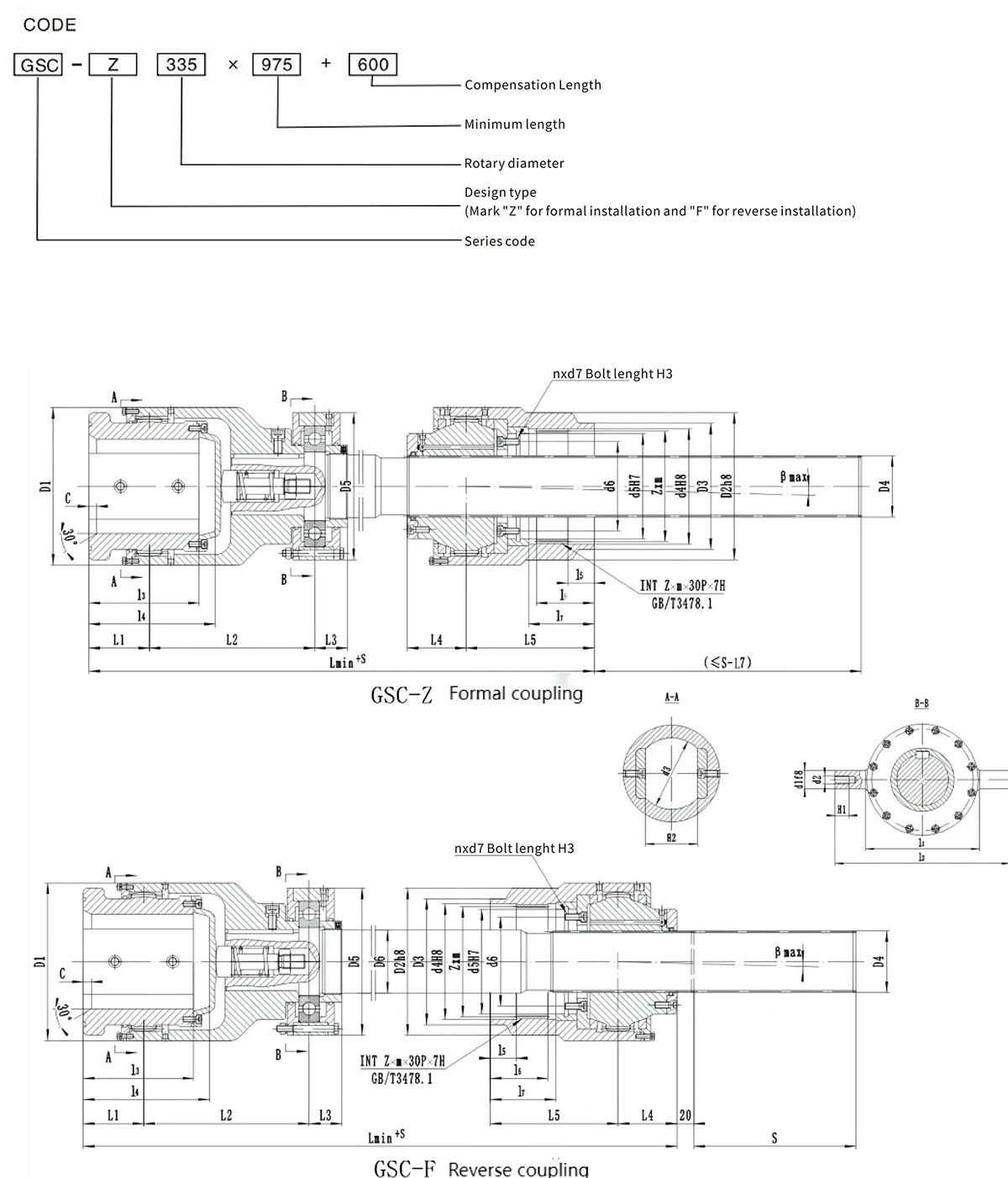

المعلمات الأساسية والأبعاد الرئيسية لوصلة تروس الأسطوانة المخترقة GSC

نوع	العنصر/القيمة/الحجم	200	250	285	300	335	355	390	405	440	475	510	550	580	610	660	710	760
GSC-Z رسمي	الطول الأساسي L(مم)	710	780	850	885	975	1005	1070	1070	1140	1180	1280	1300	1315	1550	1690	1800	1920
	طول التعويض Lv(مم)	500	500	500	600	600	600	600	600	600	600	700	700	700	700	700	700	700
	الطول الإجمالي Lt(مم)	1070	1135	1200	1303	1405	1435	1500	1495	1565	1605	1790	1810	1810	2010	2130	2230	2340
	وزن الكتلة م(كجم)	150	207	291	322	460	507	650	785	836	1032	1531	1537	1769	2492	3178	3696	4592
GSC-F عكسي	الطول الأساسي L(مم)	960	1050	1140	1165	1315	1360	1450	1450	1540	1600	1750	1770	1790	2060	2230	2380	2540
	طول التعويض Lv(مم)	500	500	500	600	600	600	600	600	600	600	700	700	700	700	700	700	700
	الطول الإجمالي Lt(مم)	1480	1570	1660	1785	1935	1980	2070	2070	2160	2220	2470	2490	2510	2780	2950	3100	3260
	وزن الكتلة م(كجم)	162	226	317	352	508	574	727	874	944	1159	1707	1723	1966	2741	3470	4051	5037
عزم الدوران الاسمي Tن(kN.m)		31.5	50	80	100	140	180	224	250	315	400	500	630	750	840	1050	1300	1600
β		≤1.5°
الحجم الإجمالي	D1	200	250	285	300	335	355	390	405	440	475	510	550	580	610	660	710	760
	D2(h8)	200	258	270	280	330	350	380	400	440	480	520	550	560	610	660	710	760
	D3	170	220	245	250	280	310	335	340	375	415	430	470	485	520	540	580	620
	D4	88	105	120	124	150	174	180	194	208	220	245	252	258	280	295	315	340
	D5	200	250	270	280	300	330	360	390	410	450	480	370	525	580	630	660	740
	H	90	105	115	115	130	130	140	140	150	155	160	160	165	225	280	245	280
	12	250	280	315	315	360	360	390	390	430	460	490	510	515	580	640	680	730
	13	50	60	60	62	65	75	80	80	85	85	90	95	98	105	115	125	135
	L4	80	90	105	108	135	145	155	155	165	165	180	180	185	210	230	250	260
حجم المحور	d (f8)	40	45	50	50	55	55	60	60	65	70	80	85	90	100	100	110	120
	n	200	270	278	292	293	312	360	390	420	460	500	520	540	600	650	700	750
	12	345	425	442	487	488	505	570	580	650	680	770	800	850	940	990	1070	1150
	d2	م20	م20	م20	م24	م24	م24	م24	م24	م36	م36	م36	م42	م42	م42	م42	م42	م42
	H1	35	35	40	45	45	45	50	50	50	70	70	70	80	80	80	80	80
أبعاد توصيل جانب اللفة	d3	125	150	165	180	195	195	220	240	260	280	300	320	340	400	420	460	500
	h2	0.10~ 0.20				0.15~ 0.25		0.20~ 0.35				0.25~ 0.40
	13	95	110	120	130	150	150	170	180	195	210	230	240	260	300	320	350	380
	14	0.10~ 0.20				0.15~ 0.25		0.20~ 0.35				0.25~ 0.40
	d4(H8)	135	195	205	210	210	215	230	240	250	272	300	320	325	420	440	480	530
	d5(h7)	175	235	245	250	255	255	275	285	295	317	355	375	388	470	500	540	590
أبعاد توصيل جانب الترس	d6(js10)	155	195	220	220	245	260	280	305	336	365	390	400	405	455	485	530	570
	ZxM	130	170	195	195	220	240	260	280	306	330	345	370	370	420	440	475	510
	n	110	150	175	175	200	220	240	260	280	300	315	320	320	370	400	430	475
	d7	4×36	4×46	4×46	5×42	5×46	5×50	5×54	5×58	6×54	6×58	6×62	6×64	6×64	8×54	10×50	10×54	10×54
	15	6	8	10	12	12	12	12	12	12	12	12	12	12	12	12	12	12
	16	م10	م10	م10	م12	م12	م12	م12	م12	م16	م16	م16	م16	م16	م20	م20	م20	م20
	17	35	35	40	45	50	50	50	50	50	50	50	50	50	50	50	60	60
	16	85	90	95	100	100	100	100	110	115	115	130	130	135	160	180	190	200
	17	120	125	130	132	150	150	150	155	155	155	170	170	175	210	230	240	250
