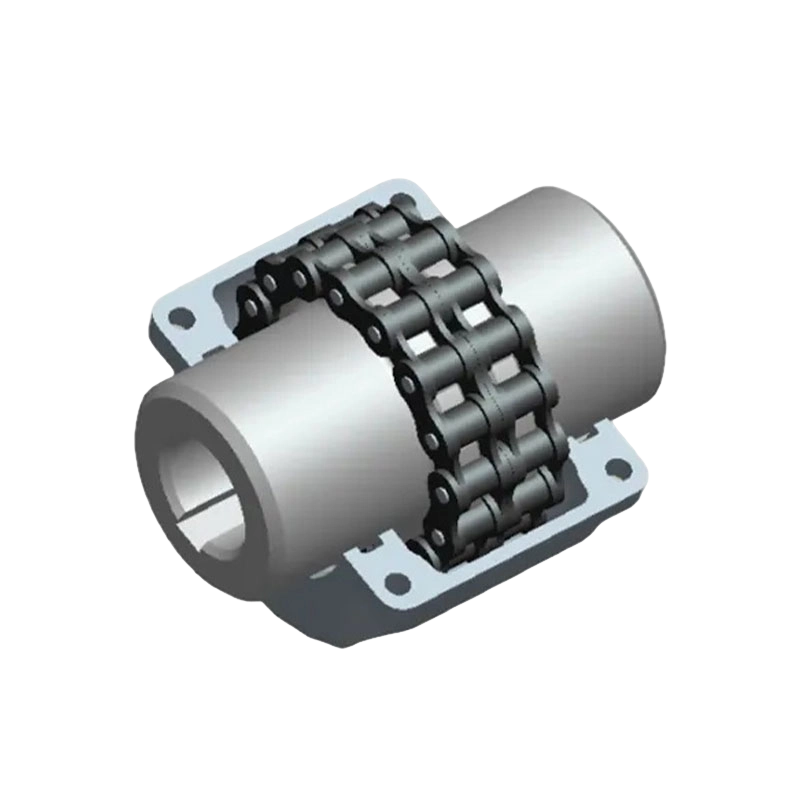

وصلة سلسلة الأسطوانة من نوع KC (Q/YL 17032X-2018)

Name: وصلة سلسلة الأسطوانة من نوع KC (Q/YL 17032X-2018)
Rating: 5 (99 reviews)

مقدمة: إن وصلة سلسلة الأسطوانة KC عبارة عن نظام وصلة ميكانيكية متعدد الاستخدامات وموثوق به مصمم لنقل عزم الدوران بين عمودين مع استيعاب عدم المحاذاة والاهتزاز الالتوائي. تم تصميمه لتلبية الاحتياجات الصعبة لمختلف التطبيقات الصناعية، مما يوفر أداءً قويًا ومتانة وسهولة في الصيانة.

الميزات الرئيسية:

تصميم سلسلة الأسطوانة: يستخدم الوصل سلسلة أسطوانية كعنصر أساسي، مما يوفر قدرات نقل عزم الدوران العالية مع الحد الأدنى من رد الفعل العكسي. يضمن تصميم سلسلة الأسطوانة نقلًا سلسًا للطاقة وتقليل التآكل، مما يعزز طول عمر أداة التوصيل.
المرونة: تتفوق وصلات سلسلة الأسطوانة KC في التعويض عن الاختلالات الزاوية والمتوازية بين الأعمدة المتصلة. تعد هذه المرونة أمرًا بالغ الأهمية في التطبيقات التي تمثل فيها المحاذاة الدقيقة تحديًا أو عرضة للتغيير بسبب ظروف التشغيل.
تخميد الاهتزاز الالتوائي: بفضل مرونتها المتأصلة، تعمل أداة التوصيل KC على تخفيف الاهتزازات الالتوائية بشكل فعال، مما يقلل الضغط على مكونات الآلات المتصلة ويطيل عمرها التشغيلي. تعمل هذه الميزة على تعزيز موثوقية النظام بشكل عام وتقليل متطلبات الصيانة.
مقاومة التآكل: يتم تصنيع وصلات سلسلة الأسطوانة KC من مواد عالية الجودة مثل الفولاذ المقاوم للصدأ أو الفولاذ المقسى، وتوفر مقاومة ممتازة للتآكل والتلف، مما يضمن أداءً موثوقًا به حتى في بيئات التشغيل القاسية.
سهولة التركيب والصيانة: يسهل التصميم البسيط والمدمج لأداة التوصيل إجراءات التركيب والصيانة السهلة، مما يقلل من وقت التوقف عن العمل والتكاليف المرتبطة به. تتضمن مهام الصيانة الروتينية عادةً التشحيم وتعديلات شد السلسلة العرضية.
مجموعة واسعة من الأحجام والتكوينات: تتوفر وصلات سلسلة الأسطوانة KC بأحجام وتكوينات مختلفة لاستيعاب متطلبات عزم الدوران والسرعة المتنوعة عبر الصناعات والتطبيقات المختلفة. وتجعل هذه القدرة على التكيف مناسبة للاستخدام في العديد من القطاعات الصناعية، بما في ذلك التصنيع والتعدين والزراعة وتوليد الطاقة.

التطبيقات:

أنظمة النقل
المراوح والمنافيخ الصناعية
المضخات والضواغط
آلات التعبئة والتغليف
معدات مناولة المواد
الآلات الزراعية
معدات التعدين
معالجة الورق واللب

الخلاصة: تُعد وصلة سلسلة الأسطوانة KC بمثابة حل يمكن الاعتماد عليه لنقل عزم الدوران في البيئات الصناعية الصعبة. إن تصميمها المبتكر، إلى جانب البناء القوي وخصائص الأداء المتفوقة، يجعلها الخيار المفضل للمهندسين ومحترفي الصيانة الذين يبحثون عن حلول اقتران فعالة وموثوقة لآلاتهم ومعداتهم. بفضل قدرتها على استيعاب عدم المحاذاة، وتخفيف الاهتزازات، وتحمل ظروف التشغيل القاسية، تستمر أداة توصيل سلسلة الأسطوانة KC في لعب دور حيوي في تحسين أداء الأنظمة الصناعية وطول عمرها في جميع أنحاء العالم.

اتصل بنا

تحميل ملف PDF

السابق: وصلة منزلقة متقاطعة من نوع HJ (Q/YH 18033X-2018)
التالي: وصلة سلسلة الأسطوانة LC (Q/YL 17031X-2018)

معلمات المنتج

إرسال رسالة

المعايير الفنية

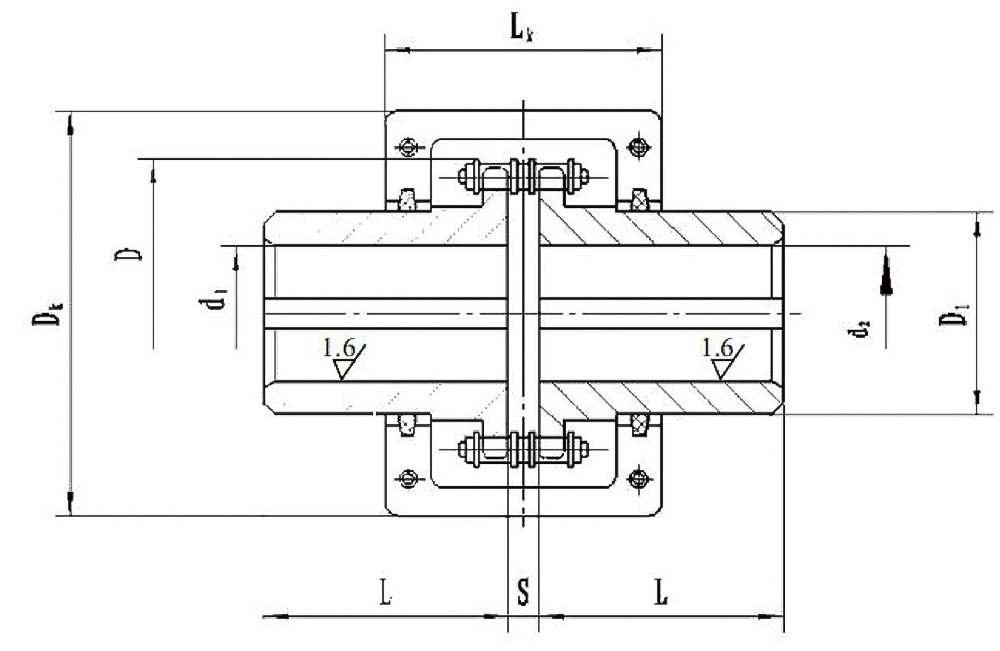

المعلمات الأساسية والأبعاد الرئيسية لوصلة سلسلة الأسطوانة KC

نوع	عزم الدوران الاسمي نيوتن متر	السرعة المسموح بها دورة في الدقيقة	الأبعاد الأساسية							عزم القصور الذاتي لتر/كجم·م²	القداس كجم
نوع	عزم الدوران الاسمي نيوتن متر	السرعة المسموح بها دورة في الدقيقة	d₁,d₂	D	D₁	S	L	D_k	L_k	عزم القصور الذاتي لتر/كجم·م²	القداس كجم
KC 3012	190	5000	16	45	25	4.9	30	59	61	5.60×10⁻⁵	0.6
KC 4012	249	4800	22	62	35	7.4	36	75	75	2.47×10⁻⁴	1.0
KC 4014	329	4800	28	69	43		36	84		4.53×10⁻⁴	1.32
KC 4016	419	4800	1632	77	50		40	92		7.90×10⁻⁴	1.9
KC 5014	620	3600	1635	86	53	9.7	45	101	85	1.37×10⁻³	2.7
KC 5016	791	3600	1840	96	60			110		2.18×10⁻³	3.4
KC 5018	979	3000	1845	106	70			122		3.53×10⁻³	4.4
KC 6018	1810	2500	2256	127	85	11.5	56	142	105	9.33×10⁻³	7.8
KC 6020	2210	2500	2560	139	100			158		2.10×10⁻²	10.4
KC 6022	2610	2500	2871	152	110			168		2.16×10⁻²	12.4
KC 8018	3920	2000	3280	170	115	15.2	63	186	130	3.63×10⁻²	15.2
KC 8020	4800	2000	3590	185	121		65	210		7.20×10⁻²	20.2
KC 8022	5640	1800	40100	203	140		71	220		8.00×10⁻²	26.1
KC 10020	8400	1800	45110	233	160	18.8	80	250	148	1.61×10⁻¹	39.1
KC 12018	12700	1500	50125	256	170	22.7	90	307	181	2.68×10⁻¹	52.6
KC 12022	18300	1250	56140	304	210	22.7	100	357	181	5.93×10⁻¹	79.4
KC 16018	26400	1100	63160	341	224	30.1	112	425	250	1.05	110.7
KC 16022	38100	1000	80200	405	280	30.1	140	475	250	2.5	191.8
KC 20018	54100	800	205	426	294	37.5	241	496	300	4.6	323.4
KC 20022	77800	600	260	507	374	37.5	241	578	300	1.07×10	507.8
KC 24022	137000	600	310	608	420	45.1	353	650	350	2.7×10	958.5
KC 24026	186000	500	380	705	520	45.1	353	745	350	5.7×10	1403.6
KC 32022	261000	100	430	806	570	60.1	400	------		1.08×10²	1970
KC 40020	494000		470	932	640	75.6	512			2.92×10²	3149
KC 40024	602000		590	1093	800					4.95×10²	4724
KC 40028	717000		700	1255	960					9.48×10²	6620
