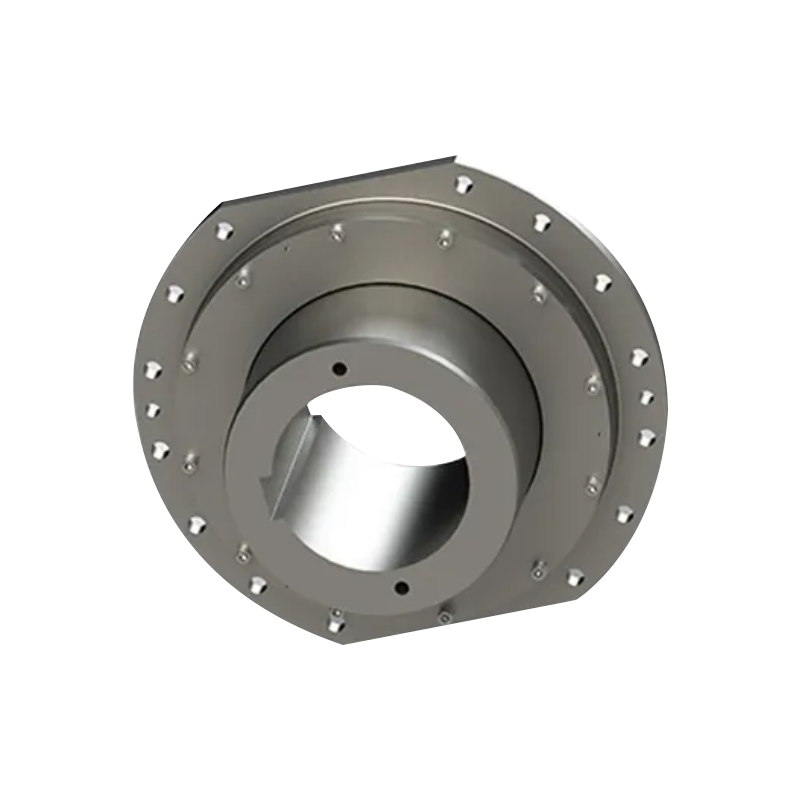

وصلة ثقب عمود أسطواني من نوع QGCA وصلة أسطوانية كروية (Q/YJ 16030X-2018)

Name: وصلة ثقب عمود أسطواني من نوع QGCA وصلة أسطوانية كروية (Q/YJ 16030X-2018)
Rating: 5 (99 reviews)

إن وصلة الأسطوانة QGCA عبارة عن مكون ناقل حركة كروي عالي التحمل. يتكون تصميمها الأساسي من بكرات كروية وفتحات أعمدة أسطوانية، مناسبة لتوصيل الأسطوانات والمخفضات في الرافعات والمعادن وما إلى ذلك. وتتميز بقدرة تحمل قوية، وتعويض الإزاحة الزاوية، وعزم انحناء إضافي منخفض، وصيانة مريحة. وفيما يلي خصائص أدائها التفصيلية:

خصائص الأداء الأساسية

ناقل حركة ممتاز للخدمة الشاقة وتحمل حمل شعاعي: يتم توزيع الأسطوانات الكروية بالتساوي لنقل عزم الدوران، حيث يتراوح عزم الدوران الاسمي من 4 كيلو نيوتن متر إلى 900 كيلو نيوتن متر، وتصل القوة الشعاعية المسموح بها إلى 16.5 كيلو نيوتن إلى 520 كيلو نيوتن. وهو متوافق مع درجات العمل المتعددة M3-M8 ويمكنه تحمل ظروف التشغيل والإيقاف والصدمات المتكررة، مع زيادة بنسبة 30% في قدرة التحمل مقارنة بالوصلات التقليدية من نوع الأسنان.

قدرة تعويض الإزاحة الزاوية المعتدلة: يمكن أن يعوض الاتصال الكروي بين الأسطوانات الكروية والثقوب عن الإزاحات الزاوية حتى 1.5°، وهو مناسب لأخطاء التثبيت وتشوهات الإطار، مما يقلل من متطلبات دقة محاذاة العمود وتجنب الإجهاد الإضافي المركّز.

عزم انحناء إضافي منخفض وثبات عالي: يعمل الاتصال الكروي أيضًا كمحمل ذاتي المحاذاة، مما يقلل بشكل كبير من عزم الانحناء الإضافي على عمود الإخراج للمخفض ويقلل من خطر التعب لنظام العمود؛ يكون نقل الشريحة الحلزونية سلسًا، مع ضوضاء تشغيل منخفضة، كما أن وجود جهاز مؤشر التآكل يسهل مراقبة الحالة.

يجمع الجمع بين فتحات العمود الأسطوانية والبكرات الكروية بين مزايا المعالجة والتجميع المريحين للثقوب الأسطوانية والتنوع القوي مع قدرة التعويض ذاتية المحاذاة للبكرات الكروية، مما يؤدي إلى قدرة جيدة على التكيف ومتطلبات أقل لمحاذاة العمود.

هيكل مدمج وفعال: تتيح الأبعاد المحورية والقطرية المحسنة عزم دوران عاليًا وتحملًا شعاعيًا في مساحة محدودة، مما يلبي متطلبات التصميم المدمج للمعدات الثقيلة.

اتصل بنا

تحميل ملف PDF

السابق: وصلة سلسلة الأسطوانة LC (Q/YL 17031X-2018)
التالي: QGC type involute spline coupling spherical roller coupling(Q/YJ16029X-2018)

معلمات المنتج

إرسال رسالة

المعايير الفنية

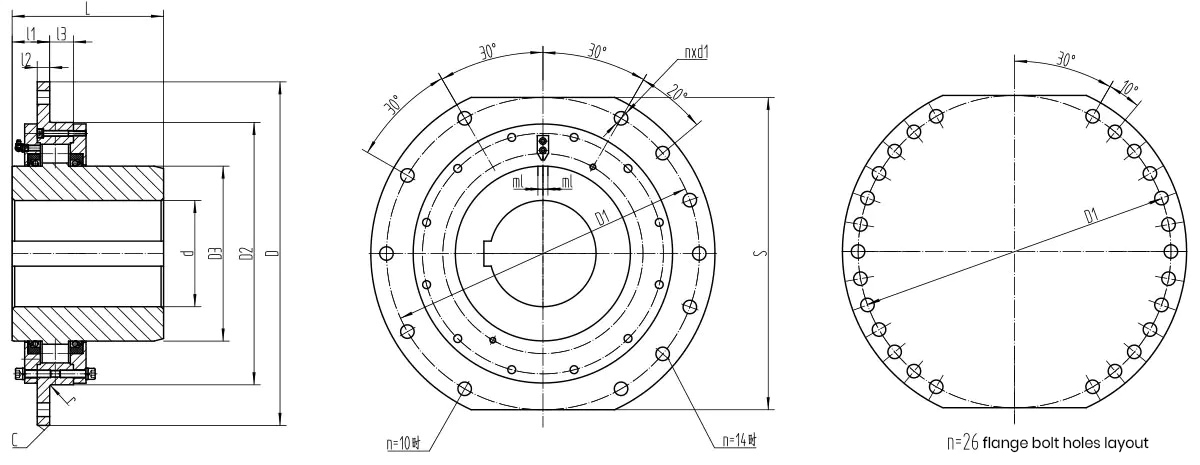

المعلمات الأساسية والأبعاد الرئيسية لوصلة ثقب العمود الأسطواني QGCA وصلة الأسطوانة الكروية

نوع	العزم الاسمي Tn/kN·m	القوة الشعاعية المسموح بها / KN	د (ح7)	L	D	D₁	D₂	D₃	n×d₁	S	l₁	l₂	l₃	r	c	يرتدي مقياس/مل	لحظة من القصور الذاتي /kg·m²	القداس م/كجم

QGCA1	5	16.5	40،42،45،48	84	250	220	160	85	10×Φ14	220	42	12	24	2	1.6	4	0.065	12.8
			50,55
QGCA2	7.1	18.5	45،48،50،55	84	280	250	180	90	10×Φ14	250	42	12	24	2.5	1.6	4	0.102	16.1
			60	107											2			15.9
QGCA3	9	20	48،50،55	84	320	280	200	95	10×Φ18	280	45	15	25	2.5	1.6	4	0.193	21.9
			60,65	107											2			21.8
QGCA4	14	25	60،65،70،75	107	340	300	220	130	10×Φ18	300	45	15	25	2.5	2	4	0.278	29.8
			80،85	132										2.5				29.5
QGCA5	18	35	70,75	107	360	320	240	150	10×Φ18	320	45	15	25		2	6	0.369	35
			80،85,90,95	132										3	2.5			36.5
QGCA6	22.4	38.5	80،85,90,95	132	380	340	260	160	10×Φ18	340	45	15	25	3	2.5	6	0.496	43.3
			100,110	167										3				43.7
QGCA7	28	42	90،85،90،95	132	400	360	280	170	10×Φ18	360	47	15	33		2.5	6	0.654	53
			100،110،120	167										3				52
QGCA8	35.5	49	100،110،120	167	420	380	310	200	10×Φ18	390	47	15	33		2.5	6	0.96	69
			130,140	202										3	3			67
QGCA9	50	70	100،110،120	167	450	400	340	230	10×Φ22	400	52	20	28	3	2.5	6	1.45	89
			130،140،150	202											3			88.5
QGCA10	100	120	130،140،150	202	550	500	420	280	10×Φ22	500	60	20	38	3	3	8	3.81	156
			160،170،180	242														151
QGCA11	160	140	160،170،180	242	580	530	450	300	14×Φ22	530	60	20	38	3	3	8	4.932	184
			190,200	282											4			181
QGCA12	224	170	190،200،220	282	650	600	530	360	14×Φ22	580	65	25	33	3	4	8	9.09	267
			240,250	330														247
QGCA13	355	300	200,220	282	680	630	560	400	26×Φ22	600	65	25	35	4	4	8	12.1	319
			240،250،260	330														311
QGCA14	500	340	240،250،260	330	710	660	600	440	26×Φ26	640	82	35	43	4	4	8	18.2	403
			280,300	380											5			394
QGCA15	630	380	240،250،260	330	780	730	670	500	26×Φ26	700	82	35	43	4	4	8	29.4	544
			280،300،320	380											5			560
QGCA16	710	450	280،300،320	380	850	800	730	550	26×Φ26	760	82	35	43	4	5	8	44	693
			340،360،390	450											6			664

ملحوظة:

1. إذا كان القطر d والطول L لفتحة العمود خارج النطاق المدرج في الجدول، فيمكن الاتفاق عليهما مع الشركة المصنعة.
2. يتم حساب عزم القصور الذاتي والكتلة تقريبًا وفقًا للحد الأدنى لقطر فتحة العمود.
