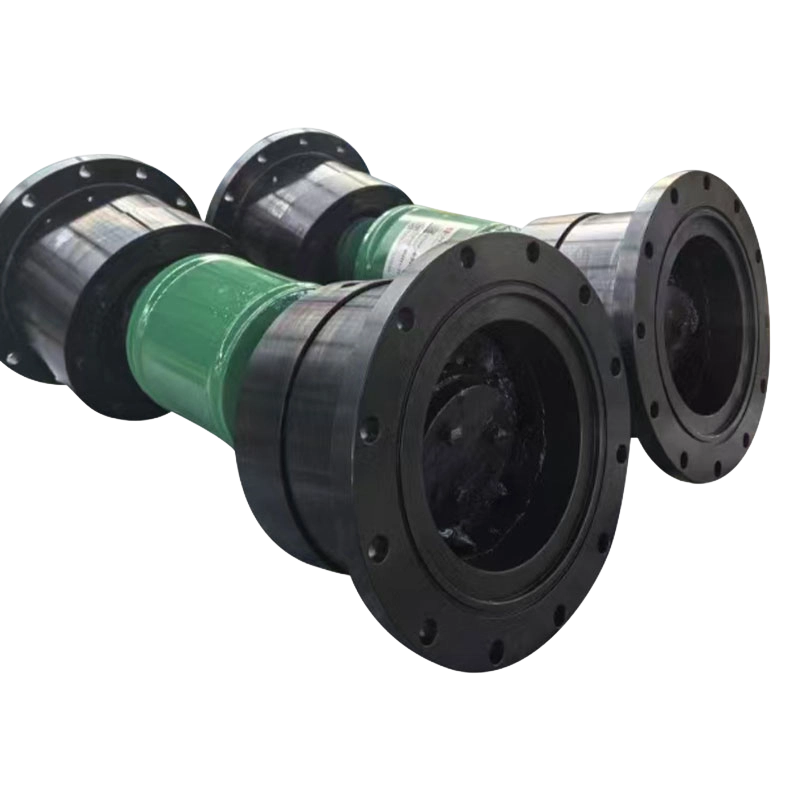

قفص كروي من نوع QWL مع وصلة عالمية

Name: قفص كروي من نوع QWL مع وصلة عالمية
Rating: 5 (99 reviews)

الخصائص الأساسية وتحليل التطبيقات للاقتران العالمي للقفص الكروي من نوع QWL
يعد الاقتران العالمي للقفص الكروي من نوع QWL مكونًا ناقل حركة عالي الدقة. وتكمن ميزتها الأساسية في ضمان النقل المتزامن لعمودين. حتى عندما تكون هناك زاوية محورية أو إزاحة شعاعية ومحورية طفيفة بين العمودين، فلا يزال بإمكانها تحقيق دوران بسرعة ثابتة. وهذه أيضًا هي الميزة الرئيسية التي تميزها عن أدوات التوصيل العالمية العادية ذات العمود المتقاطع.

1. المعايير الفنية الأساسية
نطاق عزم الدوران الاسمي: 180–10000 نيوتن متر، والذي يلبي متطلبات عزم الدوران لسيناريوهات ناقل الحركة المتوسطة والثقيلة.
قطر الدوران: 85–275 ملم. يحدد القطر الدوار حد مساحة تركيب الوصلة، ومن الضروري مطابقة أبعاد التركيب الشعاعي للمعدات أثناء اختيار الطراز.
أقصى زاوية للمحور: β≤14°–18°. يختلف الحد الأعلى لزاوية المحور قليلاً بين المواصفات المختلفة لوصلات QWL. في الاستخدام الفعلي، يجب التحكم في زاوية المحور ضمن النطاق المقدر لتجنب تقليل كفاءة نقل عزم الدوران وتفاقم تآكل المكونات.

2. مبدأ الإرسال المتزامن
إن جوهر هيكل قفص الكرة هو أن الكرات الفولاذية تتدحرج بشكل بحت في نوافذ قفص الكرة بالإضافة إلى مسارات السباق الداخلية والخارجية. تتطابق مراكز مسارات السباق الداخلية والخارجية مع مركز الاقتران. ويضمن هذا أنه عندما تكون هناك زاوية بين المحاور، فإن مسار نقل الكرات الفولاذية يظل متماثلًا في جميع الأوقات، وبالتالي تحقيق الاتساق الكامل للسرعات الزاوية لعمود الإدخال وعمود الإخراج وتلبية متطلبات النقل المتزامن.

3. سيناريوهات التطبيق

نظرًا لخصائصه المتمثلة في التزامن والنقل المستقر ومقاومة الصدمات، فإنه يستخدم على نطاق واسع في المعدات ذات المتطلبات العالية لدقة النقل، بما في ذلك:

الآلات المعدنية (على سبيل المثال، نقل الطاولة الدوارة لمصانع الدرفلة)
معدات التعدين الثقيلة
خطوط نقل عالية الدقة
آلات البناء (على سبيل المثال، آلية دوران الرافعات)
نظام محرك المغزل للأدوات الآلية CNC

4. ملاحظات حول اختيار النموذج
تحقق من عزم الدوران الفعلي المنقول واحتفظ بعامل أمان قدره 1.2–1.5 مرة لتجنب تلف الحمل الزائد.
تأكد من زاوية المحور بين العمودين، والتي يجب ألا تتجاوز الحد الأعلى المقدر للوصلة وفقًا لهذه المواصفة.
قم بمطابقة القطر الدوار لمساحة التثبيت، وخذ في الاعتبار شكل اتصال أطراف العمود (مثل اتصال المفتاح، اتصال غلاف التمدد، وما إلى ذلك).
إذا كانت بيئة العمل تحتوي على غبار أو وسائط تآكلية، فيجب اختيار هيكل مانع للتسرب والحماية مناسب.

اتصل بنا

تحميل ملف PDF

السابق: وصلة عالمية ملحومة غير قابلة للتمدد من نوع SWC-WH
التالي: اقتران عالمي قصير غير تلسكوبي SWC-WD

معلمات المنتج

إرسال رسالة

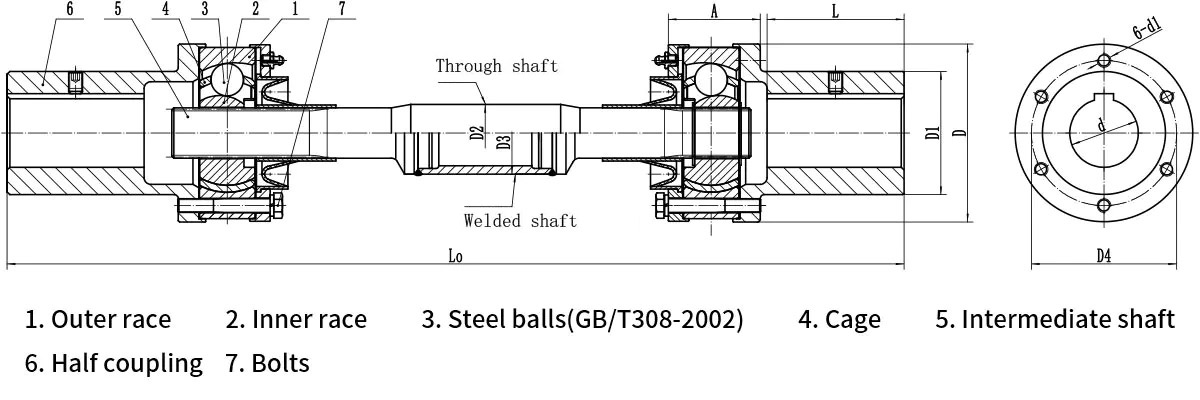

المعايير الفنية

نوع	العزم الاسمي Tn/N·m	الزاوية القصوى المسموح بها لميل عمود الترس βmax(°)		قطر فتحة العمود d(H7)	طول فتحة العمود L		د	ل0 دقيقة		مقدار التمدد/الانكماش الإجمالي ΔL0	A	D1	D2	D3	D4	قطر البرغي d1	عزم القصور الذاتي I/kg·m2				الكتلة m/kg
																	ل0 min		لكل 100 زيادة من L₀		ل0 دقيقة		للكل من كل 100 زيادة في L₀
		الحالة الثابتة	الحالة التشغيلية		ي	ج		عمود عابر	عمود ملحوم								خلال شافت	قابل للحام شافت	خلال شافت	قابل للحام شافت	خلال شافت	قابل للحام شافت	خلال شافت	قابل للحام شافت
QWL 1	180	16	14	25	62	44	85	284	392	24	48	55	20	50	66	م8	0.0019	0.00216	0.0001	0.00029	3.94	4.68	0.25	0.55
				28
				30	82	60
				32
				35
QWL 2	355	16	14	32	82	60	100	394	478	32	56	66	30	50	80	م8	0.00511	0.00535	0.0006	0.00029	7.21	7.92	0.56	0.55
				35
				38	112	84
				40
				45
QWL 3	800	18	16	45	112	84	130	443	561	40	68	90	31.5	60	106	م10	0.01899	0.01964	0.00008	0.00052	14.69	19.02	0.61	0.68
				48
				50
				55
				56
				60	142	107
				63
				65
				70
QWL 4	1400	18	16	55	112	84	150	537	643	48	80	105	44.5	76	124	م12	0.04438	0.04638	0.00029	0.00111	25.06	27.42	1.19	0.88
				56
				60	142	107
				63
				65
				70
				71
				75
QWL 5	2240	18	16	63	142	107	175	574	714	54	92	120	50	89	140	م16	0.11238	0.11663	0.00048	0.00183	36.32	40.17	1.54	1.04
				65
				70
				71
				75
				80	172	132
				85
				90
QWL 6	3150	18	16	71	142	107	200	675	805	54	103	140	57.5	102	159	م12	0.21635	0.2236	0.00084	0.00328	55.11	59.95	2.04	1.04
				75
				80	172	132
				85
				90
				95
				100	212	167
				110
QWL 7	4500	18	16	80	172	132	220	701	840	54	110	160	63	102	180	م12	0.348	0.3555	0.00122	0.00328	72.34	77.54	2.45	1.42
				85
				90
				95
				100	212	167
				110
				120
QWL 8	6300	20	18	90	172	132	245	710	910	60	124	180	76	14	197	م16	0.584	0.618	0.00257	0.01138	96.92	109.97	3.56	2.6
				95
				100	212	167
				110
				120
				125
				130	252	202
				140
QWL 9	10000	20	18	100	212	167	275	842	1065	70	173	205	81	140	226	م16	1.26225	1.298	0.00331	0.01138	148.36	162.84	4.04	2.6
				110
				120
				125
				130	252	202
				140
				150
				160	302	242

ملحوظة:

1. عزم الدوران الاسمي عند سرعة دوران n = 100 دورة/دقيقة. القيمة المحسوبة عندما تكون زاوية ميل العمود 0°.

2. يبلغ عزم الدوران الزائد قصير المدى المتولد أثناء التشغيل والكبح (Tmax) 3 أضعاف عزم الدوران العادي (Tn)، ويجب ألا تتجاوز المدة 15 ثانية.
