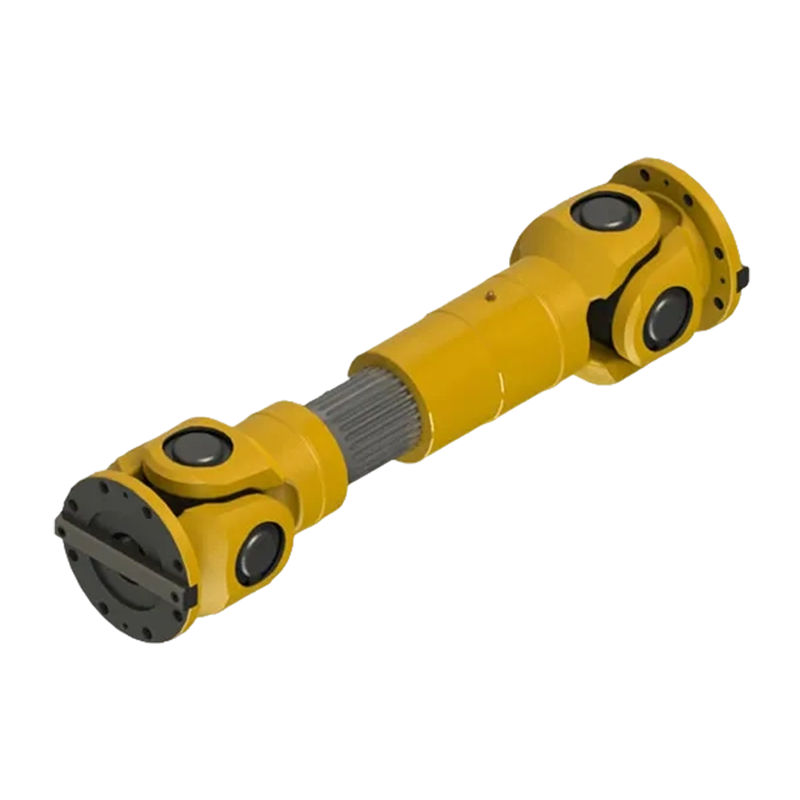

وصلة لحام عالمية قصيرة التمدد من نوع SWC-DH
يعد الاقتران العالمي للحام قصير التمدد من النوع SWC-DH حلاً متطورًا مصممًا لتلبية متطلبات التطبيقات الصناعية الحديثة، مما يوفر وسيلة مدمجة ولكنها قوية لنقل عزم الدوران مع فائدة إضافية تتمثل في التمدد القصير وبساطة اللحام. تم تصميم هذا الوصل بدقة وامتثال لمعايير الصناعة، وهو مصمم خصيصًا للتطبيقات التي تكون فيها كفاءة المساحة وسهولة التركيب ونقل الطاقة بشكل موثوق أمرًا بالغ الأهمية.
الميزات الرئيسية:
- تصميم التوسعة القصيرة: يتميز اقتران SWC-DH بتصميم توسع قصير، مما يجعله مثاليًا للتطبيقات ذات المساحة المحدودة. تضمن قدرة التوسعة المدمجة والفعالة هذه المرونة مع الحفاظ على مساحة صغيرة.
- بساطة اللحام: تم تصميم الوصلة لسهولة التركيب، وهي تستخدم تصميم اللحام، مما يبسط عملية التوصيل ويضمن وصلة آمنة وقوية بين الأعمدة. تساهم هذه الميزة في تكامل النظام بسرعة وكفاءة.
- التكوين المشترك العالمي: بفضل تكوين المفصل العالمي، يتفوق اقتران SWC-DH في التعويض عن عدم المحاذاة الزاوية، وتقليل الضغط على المعدات المتصلة، وضمان التشغيل السلس للآلات.
- بناء متين: تم تصميم أداة التوصيل مع أخذ المتانة في الاعتبار، وهي مصنوعة من مواد عالية الجودة لتحمل تحديات البيئات الصناعية، مما يساهم في الموثوقية على المدى الطويل والحد الأدنى من متطلبات الصيانة.
- الهندسة الدقيقة: تم تصميم أداة التوصيل بدقة لتحسين كفاءة نقل عزم الدوران وتقليل التآكل وزيادة أداء الآلات المتصلة إلى الحد الأقصى.
- التنوع في التطبيقات: يجد اقتران SWC-DH تطبيقات في العديد من الصناعات، بما في ذلك الروبوتات والأتمتة والتعبئة وأنظمة النقل، حيث يجعله تصميمه المدمج وبساطة اللحام خيارًا مفضلاً.
التطبيقات:
تعتبر أداة التوصيل العالمية للحام ذات التمدد القصير من النوع SWC-DH مناسبة تمامًا لمجموعة من التطبيقات، بما في ذلك:
- الروبوتات
- أنظمة الأتمتة
- آلات التعبئة والتغليف
- أنظمة النقل
- المعدات الصناعية ذات المساحة المحدودة
الخلاصة:
يوفر الوصل العالمي للحام بالتمدد القصير من النوع SWC-DH حلاً ديناميكيًا للتطبيقات التي تكون فيها المساحة مرتفعة، مما يوفر نقلًا موثوقًا لعزم الدوران مع فوائد إضافية تتمثل في التمدد القصير وبساطة اللحام. إن تصميمها المدمج وهندستها الدقيقة وتعدد استخداماتها تجعلها خيارًا مثاليًا للصناعات التي تبحث عن حلول اقتران فعالة وموفرة للمساحة.
- معلمات المنتج
- إرسال رسالة
المعايير الفنية

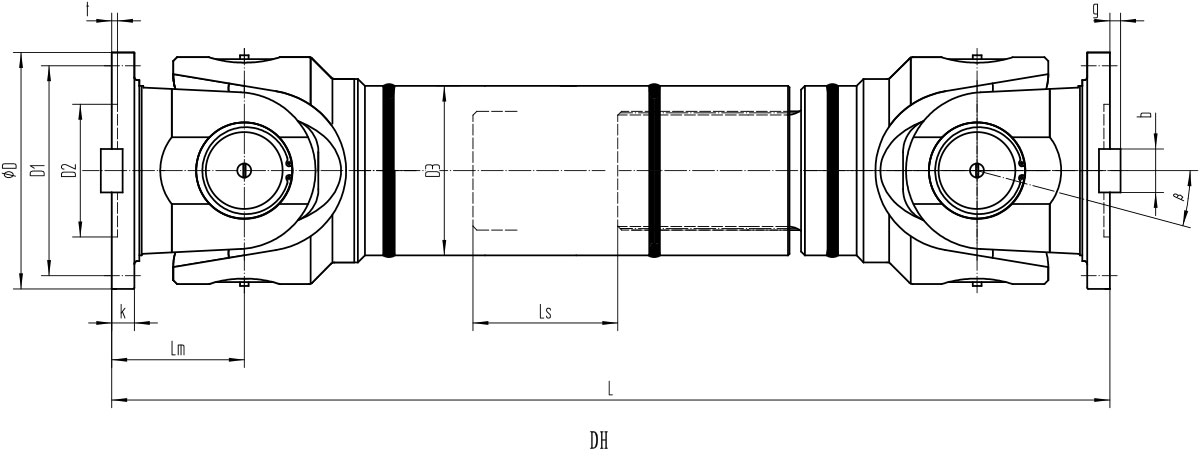

المعلمات الأساسية والأبعاد الرئيسية للاقتران العالمي للحام التمدد القصير من النوع DH
| نوع | قطر الدوران D/mm |
عزم الدوران الاسمي Tn/kN·m |
عزم التعب Tf/kN·m |
تحمل عامل الحياة L |
زاوية المحور β/(°) |
توسع انكماش كمية لs/mm |
البعد/مم | لحظة الجمود I/kg·m² |
القداس m/kg |
|||||||||||
| Lmin | D₁ (jS11) | D₂(H7) | D₃ | Lm | n×φd | k | t | b(h9) | g | Lmin | زيادة 100 ملم |
Lmin | زيادة 100 ملم |
|||||||
| SWC180DH1 | 180 | 22.4 | 11.2 | 0.245 | ≤15 | 55 | 600 | 155 | 105 | 114 | 110 | 8×φ17 | 17 | 5 | 24 | 7 | 0.162 | 0.007 | 56 | 2.8 |
| SWC180DH2 | 105 | 650 | 0.165 | 58 | ||||||||||||||||
| SWC200DH1 | 200 | 36 | 18 | 1.115 | ≤15 | 60 | 620 | 170 | 120 | 133 | 115 | 8×φ17 | 17 | 5 | 28 | 8 | 0.261 | 0.013 | 74 | 3.7 |
| SWC200DH2 | 120 | 680 | 0.276 | 76 | ||||||||||||||||
| SWC225DH1 | 225 | 56 | 28 | 7.812 | ≤15 | 70 | 640 | 196 | 135 | 152 | 120 | 8×φ17 | 20 | 5 | 32 | 9 | 0.397 | 0.023 | 92 | 4.9 |
| SWC225DH2 | 140 | 710 | 0.415 | 95 | ||||||||||||||||
| SWC250DH1 | 250 | 80 | 40 | 2.82×10¹ | ≤15 | 70 | 735 | 218 | 150 | 168 | 140 | 8×φ19 | 25 | 6 | 40 | 12.5 | 0.885 | 0.028 | 136 | 5.3 |
| SWC250DH2 | 130 | 795 | 0.9 | 148 | ||||||||||||||||
| SWC285DH1 | 285 | 120 | 58 | 8.28×10¹ | ≤15 | 80 | 880 | 245 | 170 | 194 | 160 | 8×φ21 | 27 | 7 | 40 | 15 | 1.801 | 0.051 | 221 | 6.3 |
| SWC285DH2 | 150 | 950 | 1.876 | 229 | ||||||||||||||||
| SWC315DH1 | 315 | 160 | 80 | 2.79×10² | ≤15 | 90 | 980 | 280 | 185 | 219 | 180 | 10×φ23 | 32 | 8 | 40 | 15 | 3.163 | 0.08 | 334 | 8 |
| SWC315DH2 | 180 | 1070 | 3.331 | 346 | ||||||||||||||||
| SWC350DH1 | 350 | 225 | 110 | 7.44×10² | ≤15 | 90 | 1070 | 310 | 210 | 245 | 194 | 10×φ23 | 35 | 8 | 50 | 16 | 5.330 | 0.146 | 452 | 11.5 |
| SWC350DH2 | 190 | 1170 | 5.721 | 475 | ||||||||||||||||
| SWC390DH1 | 390 | 320 | 160 | 1.86×10³ | ≤15 | 90 | 1200 | 345 | 235 | 267 | 215 | 10×φ23 | 40 | 8 | 70 | 18 | 10.76 | 0.222 | 600 | 15 |
| SWC390DH2 | 190 | 1300 | 11.13 | 655 | ||||||||||||||||
Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.
تقع Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. في مدينة قديمة مشهورة، وهي مدينة تشنجيانغ. نحن مؤسسة تدمج البحث والتطوير والتصنيع والمبيعات. تُستخدم منتجاتنا على نطاق واسع في معدات التعدين، ومعدات التعدين، ومعدات المياه، ومعدات الرفع، ومعدات الورق، ومعدات الموانئ، وغيرها من الصناعات.
كما الصين وصلة لحام عالمية قصيرة التمدد من نوع SWC-DH الموردين و وصلة لحام عالمية قصيرة التمدد من نوع SWC-DH المصنع, منتجاتنا الرئيسية هي: المقترن المسنن، ومقترن عمود الكم المرن، ومقترن العمود المسنن المرن، ومقترن التروس ذو الدبوس المرن، والمقترن العالمي، ومقترن الإطار، ومقترن الفك، والمقترن النجمي، ومقترن الحجاب الحاجز، ومقترن الأسطوانة، ومقترن الشبكة، ومقترن أولدهام، والمقترن الشفوي، ومقترن غلاف المشبك، ومقترن السلسلة الأسطوانية من النوعGL ، والمقترن الآمن وما إلى ذلك. تتعهد شركتنا أيضًا بتصميم وتصنيع مجموعة متنوعة من المقترنات غير القياسية.
تغطي ورشة العمل الجديدة مساحة تبلغ حوالي 16463.52 مترًا مربعًا، منها: ورشة العمل الثقيلة 5500 متر مربع، وورشة العمل الدقيقة 4600 متر مربع، ومبنى المكاتب وصالة الألعاب الرياضية 2000 متر مربع، وقاعة الطعام 500 متر مربع، والمستودع 1000 متر مربع، والطرق والتخضير ومناطق وقوف السيارات 3563 مترًا مربعًا.
