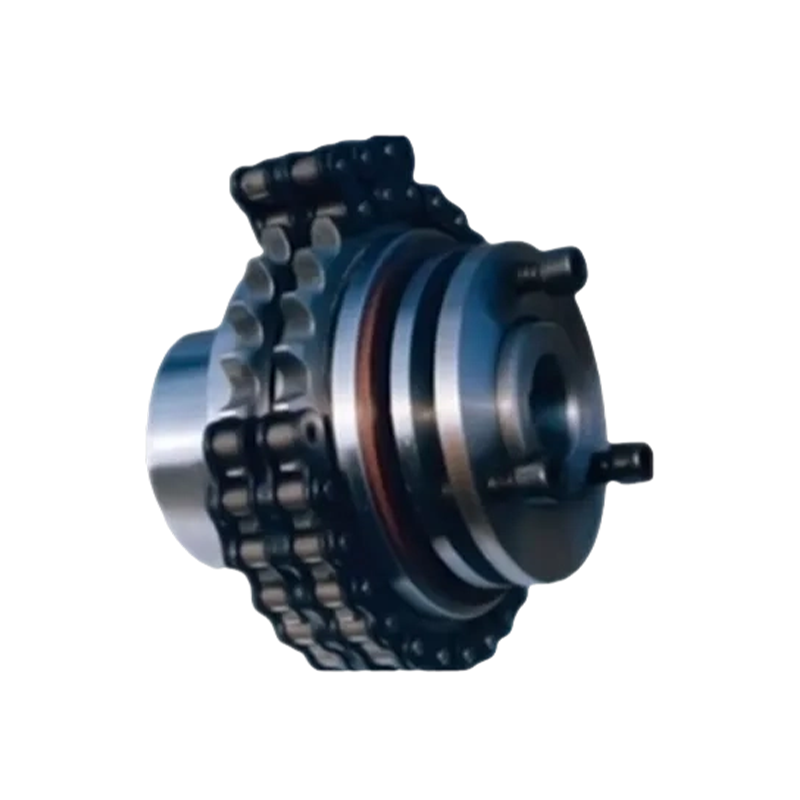

وصلة أمان احتكاك من نوع MAC (Q/YA41001X-2018)

Name: وصلة أمان احتكاك من نوع MAC (Q/YA41001X-2018)
Rating: 5 (99 reviews)

يتمحور أداء هذا الاقتران حول المتطلبات الأساسية لـ "حماية موثوقة من الحمل الزائد لنقل القوة". مؤشرات الأداء الرئيسية هي كما يلي:

1. أداء الحماية من الحمل الزائد (الأداء الأساسي)

خاصية انزلاق الحمل الزائد: عندما يتجاوز الحمل عزم الدوران المحدد مسبقًا، ينزلق زوج الاحتكاك على الفور دون أي صدمة أو كسر، مما يحمي المحرك وعمود ناقل الحركة والمعدات.
إمكانية ضبط عزم الدوران: من خلال ضبط عنصر الضغط (شد صامولة الزنبرك / ضبط الضغط الهيدروليكي)، يمكن ضبط قيمة عزم الحماية بدقة.
إعادة ضبط الراحة: بعد التخلص من الحمل الزائد، ليست هناك حاجة لاستبدال الأجزاء، ويمكن استعادة نقل القوة الطبيعي مباشرة، مما يؤدي إلى انخفاض تكاليف الصيانة.

2. أداء أساس النقل

استقرار نقل عزم الدوران: ضمن نطاق عزم الدوران المقدر، لا ينزلق قرص الاحتكاك، وتكون كفاءة النقل عالية (عادةً أعلى من 95%)
الانحراف الطفيف المسموح به: يمكنه التعويض عن عدم المحاذاة الطفيف بين العمودين من حيث الاتجاهات الشعاعية والزاوية والمحورية، مما يقلل من متطلبات دقة التركيب
التخزين المؤقت وتقليل الاهتزاز: يتمتع زوج الاحتكاك بمرونة معينة في التلامس، مما يمكنه امتصاص الصدمات والاهتزازات في عملية النقل، مما يقلل الضوضاء

3. القدرة على التكيف والمتانة

سيناريوهات التطبيق الواسعة: مناسب لسيناريوهات النقل التي تتطلب حماية من الحمل الزائد مثل المحركات والمضخات والمراوح والناقلات وآلات الطباعة وما إلى ذلك.
مقاومة للتآكل ومقاومة لدرجات الحرارة العالية: يستخدم قرص الاحتكاك مواد مقاومة للتآكل (مثل مطاط الأسبستوس، ومسحوق المعادن القائم على النحاس)، ولا يحترق حتى في درجات الحرارة المرتفعة قصيرة المدى أثناء الانزلاق
هيكل مدمج: صغير الحجم وخفيف الوزن ومتطلبات مساحة التركيب صغيرة

اتصل بنا

تحميل ملف PDF

السابق: لا يوجد مقال سابق
التالي: لا يوجد مقال تالي

معلمات المنتج

إرسال رسالة

المعايير الفنية

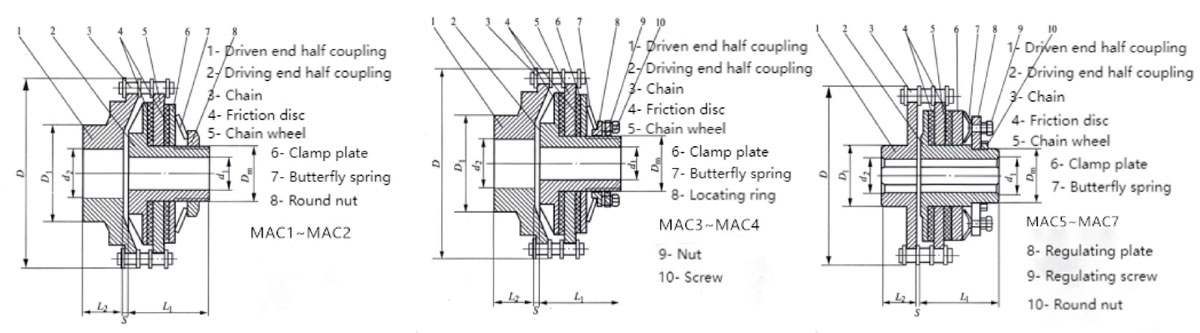

المعلمات الأساسية والأبعاد الرئيسية لوصلة أمان الاحتكاك MAC

نوع	عزم الدوران الاسمي نيوتن متر		السرعة المسموح بها [n]/r.min⁻¹	نهاية القيادة		نهاية القيادة		D	Dm	D₁	S	الكتلة /kg	القصور الذاتي /kg·m²
				قطر فتحة العمود	الطول Y	قطر فتحة العمود	الطول Y
	أقل	أقصى		d₁	L₁	d₂	L₂
MAC1Q	6.3	28	1000	10،11،12،14،16،18،19	52	14	27	101	م33×1.5	60	3.7	3.0	0.003
						16،18،19	30
						20،22،24	38
						25،28	44
MAC1Z	14	56		16،18،19,20,22,24	52	18،19	30
						20،22،24	38
						25،28	44
						30،32،35،38	60
MAC2Q	20	80	800	16،18،19,20,22,24,25	62	18،19	30	137	م42×1.5	80	4.2	8.0	0.014
						20،22،24	38
						25،28	44
						30،32،35،38	60
MAC2Z	40	140		19،20،22،24،25،28	62	20،22،24	38
						30،32،35،38	44
						40،42،45	60
MAC3Q	63	224	500	20،22،24,25,28	75	20،22،24	38	188	م65×2	110	3.7	18.9	0.061
						25،28	44
				30،32،35	82	30،32،35،38	60
						40،42،45,48	84
MAC3Z	90	400		25،28	75	30،32،35،38	60
				30،32،35،38	82	40،42،45,48	84
				40،42،45	112	50،55،56	84
						60،63،65	10
MAC4Q	125	560	400	30،32،35،38	100	30،32،35،38	60	250	م90x2	150	5.2	46.5	0.658
				40،42،45,48,50	112	40،42،45,48,50,55,56	84
						60،63،65,70	10
MAC4Z	224	1120		35،38	100	40،42،45,48,50,55,56	84
				40،42،45,48,50,55	112	60،63،65,70,71,75	10
				60,63	142	80،85،90	13
MAC5Q	400	1400	300	38،40،42،45،48،50	120	40،42،45,48,50,55,56	84	354	م100x2	130	5.8	76.5	0.921
				60،63،65	142	60،63،65,70,71,75	10
MAC5Z	630	2000		42،45،48،50،55 56	120	45.48.50.55.56	84
				60،63،65,70,71	142	60،63،65,70,71,75	10
						80،85	13
MAC6Q	900	2800	200	45،48،50،55،56،60، 63،65،70،71،75	150	45،48،50،55،56	84	470	م150x2	145	5.4	155	3.726
						60،63،65,70,71,75	10
						80،85	13
MAC6Z	2000	4000		65،70،71،75	150	65،70،71،75	10
				80،85،90,95	172	80،85،90,95	13
				100	212	100	16
MAC7Q	2500	5000	140	70،71،75،80،85،90،95	190	80،85،90,95	13	631	م190x3	250	10	335	8.249
						100،110،120،125	16
				100,110	212	130,140	20
MAC7Z	4700	9500		95	190	110،120،125	16
				100،110،120،125	212	130،140،150	20
				130	252	160,170	24
