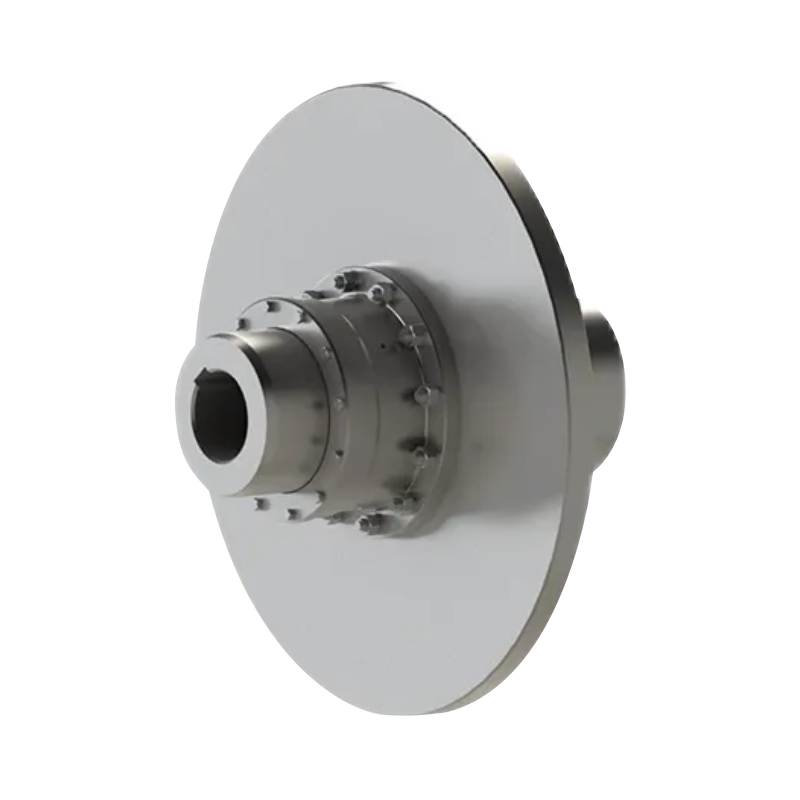

وصلة تروس الأسطوانة GAP مع قرص الفرامل (Q/YG 12008X-2018)

Name: وصلة تروس الأسطوانة GAP مع قرص الفرامل (Q/YG 12008X-2018)
Rating: 5 (99 reviews)

نوع GAP مع وصلة تروس أسطوانة قرص الفرامل، حلقة الأسنان الداخلية أوسع، مما يمكن أن يعوض عن إزاحة المحور الأكبر، ومناسبة للمطابقة مع مناسبات فرامل القرص، مما يسمح بالدوران في الاتجاه الإيجابي والعكسي.

في الظروف العادية، يجب أن يكون الوصل من نوع GAP عبارة عن زوج وصل من نوع GBZ وGAZ، ويتم توصيل نهاية غلاف السن الخارجي بالعمود الوسيط، ويتم توصيل طرفي نصف الوصل على التوالي بعمود الآلة العاملة وعمود الآلة الكهربائية. نظرًا لأن قرص الفرامل متصل بنصف أداة التوصيل، فإن وزن قرص الفرامل وحمل فرامل العمل والاهتزاز يتحملهما نصف أداة التوصيل بالكامل، مما يحسن أداء التشابك لأسنان الأسطوانة أثناء الكبح، لذا فهو مناسب لـ المناسبات الشاقة، وعزم الدوران الاسمي هو 630-112000 نيوتن · م.

اتصل بنا

تحميل ملف PDF

السابق: نوع GAPK مع وصلة تروس أسطوانية قرصية (Q/YG 12009X-2018)
التالي: GAZ متصل بوصلة تروس أسطوانة العمود المتوسط (Q/YG 12007X-2018)

معلمات المنتج

إرسال رسالة

المعايير الفنية

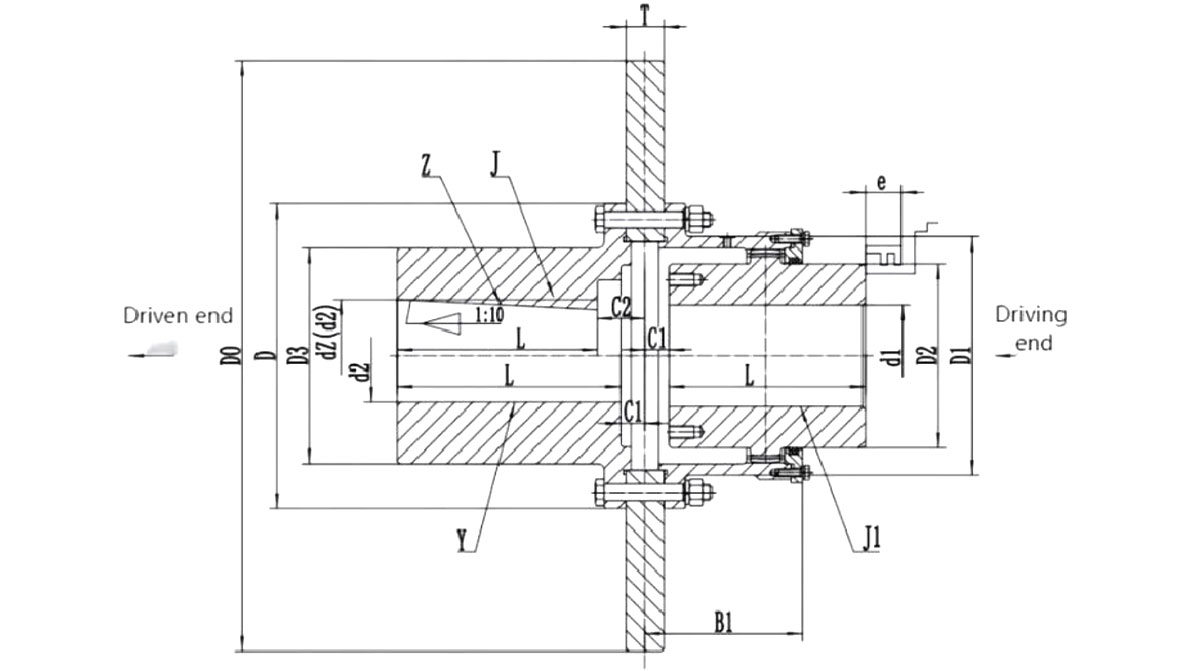

شكل هيكل اقتران تروس الأسطوانة من النوع GAP
فتحة عمود يY فتحة عمود J1-J1 فتحة عمود ZZ

المعلمات الأساسية والأبعاد الرئيسية لوصلة تروس الأسطوانة من نوع GAP مع قرص الفرامل

نوع	الاسمية عزم الدوران طن/كيلو نيوتن·م	مسموح به السرعة [n]/r.min⁻¹	قطر فتحة العمود d₁,d₂،دز		طول فتحة العمود ل		د₀	د	د₁	د₂	د₃	ب₁	ت	J₁	ج₂	ه	كمية الشحوم /مل	القداس /كجم	لحظة من القصور الذاتي /كجم·m²
			من	حتى	Y	J₁ز₁
الفجوة 1	630	4000	20	24	52	38	315	125	85	55	80	72	30	25	25	39	60	22.4	0.24
			25	28	62	44									17.5	34
			30	38	82	60										37
الفجوة 2	1120		25	28	62	44	315	144	105	65	95	82	30	25.5	25.5	44	110	26.2	0.25
			30	38	82	60									17.5	45
			40	48	112	84										43
جاب 3	2240	3550	30	38	82	60	355	174	125	85	115	92	30	18	18	40	155	39.2	0.42
			40	56	112	84										43
			60	-	142	107										50
جاب4	3550	2500	32	38	82	60	400 450 500	193	148	105	130	104	30	18	29	47	190	53.1	0.72
			40	56	112	84									18	43		62.1	1.17
			60	70	142	107										50		72.7	1.74
جاب5	5000	2500	40	56	112	60	400 450 500	224	168	120	150	114	30	18	43	30	300	66.6	0.79
			60	75	142	84									50			75.6	1.25
			80	85	172	107									58			86.2	1.81
جاب6	7100	2000	48	56	112	85	450 500 560 630	241	188	135	170	124	30	21	50	30	420	85.6 96.2 107.6 123.8	1.34 1.90 2.80 4.36
			60	75	142	107								19	50
			80	90	172	132									55
جاب7	10000	1700	60	75	142	84	450 500 560 630	265	210	150	190	137	30	19	50	30	630	107.8 118.4 129.8	1.53 2.09 2.99
			80	95	172	107									58
			100	105	212	132									63
جاب8	14000	1700	65	75	142	107	500 560 630 710	285	232	165	210	147	30	20	50	30	730	131.1 157.7 142.5 174.1	2.27 3.17 4.73 7.25
			80	95	172	132									58
			100	115	212	167									63
جاب9	18000	1600	70	75	142	107	560 630 710 800	314	247	190	225	157	30	25	60	30	770	161.5 177.7 193.1 235.7	3.5 5.06 7.58 12.35
			80	95	172	132								20	58
			100	120	212	167									64
الفجوة 10	31500	1600	80	95	172	132	630 710 800	346	278	210	250	180	30	20	58	30	990	235.7	12.35
			100	125	212	167									64			224.7	5.77
			130	140	252	202									69			240.1	8.29
الفجوة 11	40000	1400	100	125	212	167	710 800 900	385	317	250	285	195	30	21	64	40	1300	299.3	9.6
			130	150	252	202									69			341.9	14.7
			160	170	302	242									79			379.5	21.56
الفجوة 12	56000	1400	-	120	212	167	710 800 900	442	363	280	325	223	30	21	72	40	2200	377.5	11.9
			130	150	252	202									70			420.1	17
			160	180	302	242									83			461.7	23.86
الفجوة 13	80000	1400	140	150	252	202	800 900	482	402	310	360	253	30	22	72	40	3300	537.6 575.2	20.8 27.76
			160	180	302	242									85
			190	210	352	282									95
الفجوة 14	112000	1200	160	180	302	242	900 1000	520	441	350	410	281	30	23	85	40	4900	755.4 755.4	34.42 41.92
			190	220	352	282									95

ملحوظة:

1. كتلة وعزم القصور الذاتي للوصلة هي قيم تقريبية يتم حسابها وفقًا لـ J₁، استطالة العمود لكل نوع.
2. لا يجوز أن يتجاوز أقصى عزم كبح للوصلة Tm ضعف عزم الدوران الاسمي Tn، أي Tm≤2Tn.
3. تركيبة فتحة عمود التوصيل هي Z₁/J₁، Y/Y، J₁/J₁، Y/J₁.
4. e هو الحجم المطلوب لاستبدال الختم.
