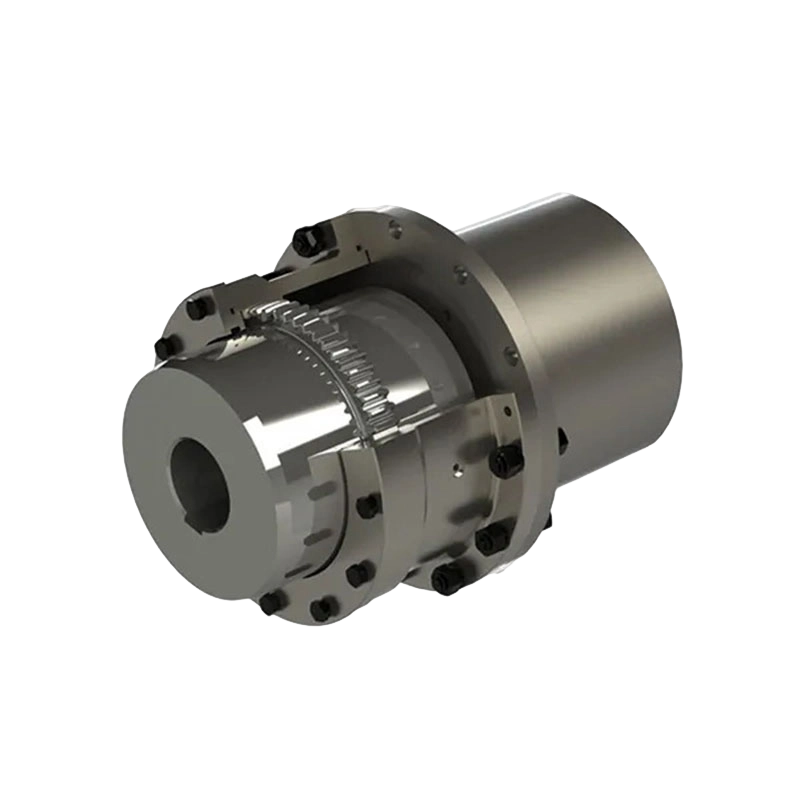

GAZ متصل بوصلة تروس أسطوانة العمود المتوسط (Q/YG 12007X-2018)

Name: GAZ متصل بوصلة تروس أسطوانة العمود المتوسط (Q/YG 12007X-2018)
Rating: 5 (99 reviews)

يعد اقتران تروس الأسطوانة ذات العمود المتوسط المتصل بـ GAZ مكونًا أساسيًا في أنظمة نقل السيارات. كجزء من مجموعة نقل الحركة، فإنه يلعب دورًا محوريًا في نقل الطاقة من المحرك إلى العجلات، مما يسهل التشغيل السلس والفعال للمركبة.

تم تصنيع وصلة تروس الأسطوانة ذات العمود المتوسط المتصلة GAZ بهندسة دقيقة ومواد متينة، وتتميز بالمتانة والموثوقية. يشتمل تصميمه على تقنية اقتران التروس المتقدمة، مما يضمن نقل عزم الدوران الأمثل مع تقليل الاهتزاز والضوضاء.

تم تصميم هذا الاقتران خصيصًا لتوصيل العمود الوسيط بترس الأسطوانة، مما يوفر واجهة سلسة بين هذه المكونات. إن تصميمها المدمج والمرن يمكّنها من تحمل قسوة الحركة المستمرة والأحمال المتغيرة، والحفاظ على الأداء الثابت لفترات طويلة.

إحدى الميزات الرئيسية لوصلة تروس الأسطوانة ذات العمود المتوسط المتصلة بـ GAZ هي قدرتها على التكيف مع نماذج المركبات المختلفة وتكوينات ناقل الحركة. سواء تم استخدامه في المركبات ذات الدفع الأمامي أو الدفع الخلفي أو الدفع الرباعي، فإن هذا الاقتران يتميز بتوفير نقل فعال للطاقة وتعزيز القدرة على القيادة بشكل عام.

بالإضافة إلى تميزها الوظيفي، تم تصميم وصلة تروس الأسطوانة ذات العمود المتوسط المتصلة GAZ مع وضع سهولة التركيب والصيانة في الاعتبار. يسمح تصميمها المعياري بالتكامل المباشر مع أنظمة النقل الحالية، في حين تضمن عمليات التفتيش والتشحيم الدورية عمر خدمة أطول.

بشكل عام، يعد وصلة تروس الأسطوانة ذات العمود المتوسط المتصلة من GAZ بمثابة شهادة على الابتكار والأداء في هندسة السيارات. بفضل مزيجها من الموثوقية والكفاءة والتنوع، تظل خيارًا موثوقًا به لتحسين تجربة القيادة في مجموعة واسعة من المركبات.

اتصل بنا

تحميل ملف PDF

السابق: وصلة تروس الأسطوانة GAP مع قرص الفرامل (Q/YG 12008X-2018)
التالي: وصلة تروس طبلة GA (Q/YG12006X-2018)

معلمات المنتج

إرسال رسالة

المعايير الفنية

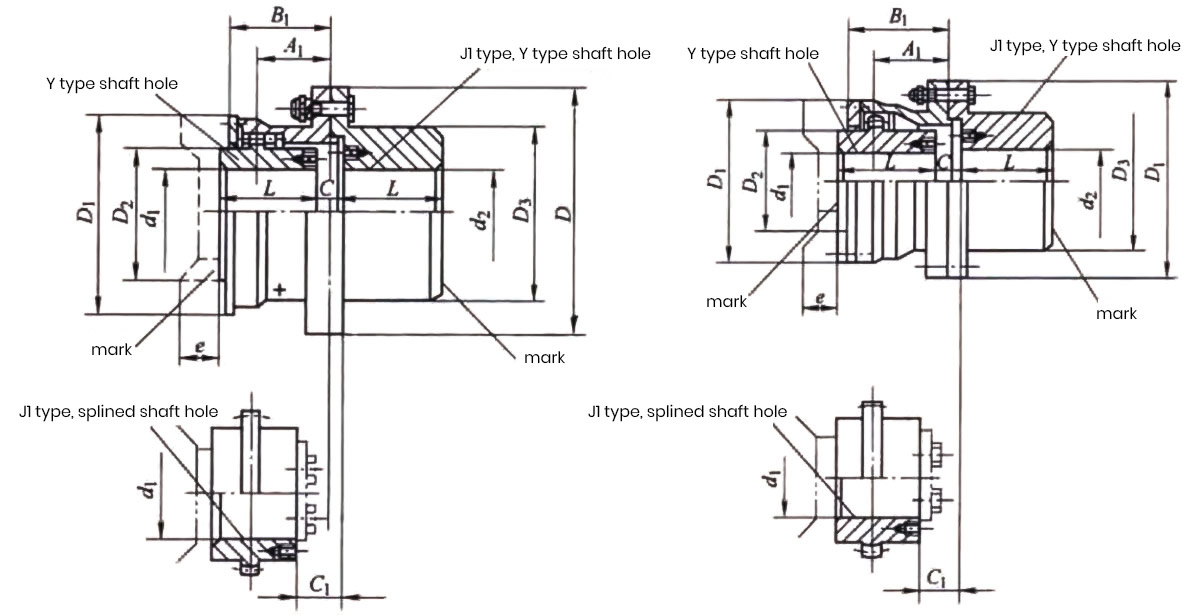

وصلة تروس أسطوانية من نوع GأZ1-غاز14 مع عمود وسيط	وصلة تروس أسطوانية من نوع غاز15-غاز30 مع عمود وسيط

المعلمات الأساسية والأبعاد الرئيسية لوصلة تروس الأسطوانة من نوع GAZ مع العمود الوسيط

نوع	عزم الدوران الاسمي طن/كيلو نيوتن متر	السرعة المسموح بها [ن]/ر.دقيقة- ¹	قطر فتحة العمود	طول فتحة العمود L		د	د ₁	د ₂	د ₃	ب ₁	A ₁	ج	ج ₁	ه	لحظة الجمود /كجم.م ²	كمية الشحوم /مل	القداس /كجم
			د ₁ ،د ₂ ،د _ز	ي	ج ₁
			مم
GAZ1	800	7100	16،18،19	42	-	125	95	60	80	57	37	24	-	30	0.0084	30	5.4
			20،22،24	52	38							14
			25،28	62	44							6.5
			30،32،35،38	82	60								19
			40،42،45،48،50*	112	84
غاز2	1400	6300	25،28	62	44	145	120	75	95	67	44	16	-	30	0.018	60	9.2
			30،32،35،38	82	60							8	18
			40،42،45،48،50،55،56*	112	84								19
			60*'	142	107
GAZ3	2800	5900	30،32،35،38	82	60	170	140	95	115	77	53	7	29	30	0.0427	80	16.4
			40،42،45،48،50،55،56	112	84								22
			60،63،65،70*	142	107
غاز4	5000	5400	32،35،38	82	60	195	165	115	130	89	62	19	42	30	0.076	90	22.7
			40،42،45،48،50،55،56	112	84							8.5
			60،63،65،70،71،75	142	107								22
			80'	172	132
غاز5	8000	5000	40،42،45،48،50،55،56	112	84	225	183	130	150	99	71	9.5	31	30	0.0149	140	36.2
			60،63،65،70،71،75	142	107								26
			80،85،90	172	132								28
غاز6	11200	4800	48،50،55،56	112	84	240	200	145	170	109	80	11.5	41	30	0.24	200	46.2
			60،63،65،70،71،75	142	107							9.5	26
			80،85،90،95*	172	132								28
			100*	212	167
غاز7	15000	4500	60،63،65،70،71،75	142	107	260	230	160	195	122	90	10.5	31	30	0.43	290	68.4
			80،85،90،95	172	132								28
			100،110، 120	212	167
غاز8	21200	4000	65،70،71،75	142	107	280	245	175	210	132	96	12	41	30	0.61	350	81.1
			80،85،90،95	172	132
			100،110،120*	212	167								28
			130*	252	202
غاز9	26500	3500	70،71،75	142	107	315	270	200	225	142	104	18	53	30	0.94	370	100.1
			80،85،90،95	172	132							13
			100،110،120*	212	167								30
			130، 140	252	202
غاز10	42500	3200	80،85،90،95	172	132	345	300	220	250	165	124	14	51	30	1.67	500	14.7
			100،110،120،125	212	167								30
			130،140،150*	252	202								37
			160*	302	242
غاز11	60000	3000	100،110،120	212	167	380	330	260	285	180	133	14	37	40	2.98	650	206.3
			130،140،150	252	202
			160،170،180	302	242
غاز12	80000	2600	120	212	167	440	380	290	325	208	158	14	65	40	5.31	1100	284.5
			130،140،150	252	202								37
			160،170،180	302	242
			190،200	352	282
غاز13	112000	2300	140,150	252	202	480	420	320	360	238	182	15	62	40	9.26	1600	402
			160،170،180	302	242								40
			190،200،220*	352	282
غاز14	160000	2100	160،170،180	302	242	520	465	360	420	266	207	16	50	40	15.92	2300	582.2
			190،200،220	352	282								40
			240،250	410	330
GAZ15	224000	1900	190،200،220	352	282	580	510	400	450	278	214	17	41	40	25.78	2600	778.2
			240،250،260*	410	330								45
			280*	470	380
غاز16	355000	1600	200,220	352	282	680	595	465	500	320	250	16.5	65	50	16.89	4100	1071
			240،250،260	410	330							15.5	45
			280،300،320	470	380
غاز17	400000	1500	220	352	282	720	645	495	530	336	256	17	81	50	60.59	5100	1210
			240،250،260	410	330								46
			280،300،320	470	380
غاز18	500000	1400	240،250،260	410	330	775	675	520	540	351	262	16.5	53	50	81.75	6000	1475
			280،300،320	470	380								48
			340'	550	450
غاز19	630000	1300	260	410	330	815	715	560	580	372	280	17	74	50	101.57	6700	1603
			280،300،320	470	380								48
			340,360*	550	450
غاز20	710000	1200	280،300،320	470	380	855	755	585	600	393	297	20	51	50	140.03	8100	2033
			340،360،380،	550	450
غاز21	900000	1100	300,320	470	380	915	795	620	640	404	305	20	51	50	183.49	10500	2385
			340،360،380	550	450
			400'	650	540
غاز22	950000	950	340،360،380	550	450	960	840	665	680	415	316	20	51	60	235.04	14000	2452
			400،420،	650	540
غاز23	1120000	900	360,380	550	450	1010	890	710	720	435	333	20	51	60	323.16	15000	3332
			400،420،450'	650	540								55
غاز24	1250000	875	380	550	450	1050	925	730	760	445	342	22	53	60	387.97	16500	3639
			400،420،450,480,	650	540								57
غاز25	1400000	850	400،420،450,480,500*	650	540	1120	970	770	800	465	362	22	58	60	485.96	18000	4073
غاز26	1600000	825	420،450،480،500	650	540	1160	990	800	850	475	366	22	58	60	573.64	19000	4527
			530،
غاز27	1800000	800	450،480،500	650	540	1210	1060	850	900	479	369	22	58	70	789.74	23000	5484
			530،560*	800	680
غاز28	2000000	770	480,500	650	540	1250	1080	890	960	517	402	28	63	70	960.26	24000	6050
			530،560,600,	800	680
غاز29	2800000	725	500	650	540	1340	1200	960	1010	517	396	28	65	80	1268.98	26000	7090
			530،560,600,630"	800	680								63
غاز30	3500000	700	560،600،630	800	680	1390	1240	1005	1070	525	403	28	63	80	1822.02	30000	9264
			670*	-	780

ملحوظة:

1. كتلة الاقتران وعزم القصور الذاتي هي قيم تقريبية يتم حسابها وفقًا لطول فتحة العمود الأقصى لقطر فتحة العمود الأدنى في كل نموذج.
2. D₂≥465 مم، تستخدم حلقتها 0 شريطًا مطاطيًا ذو مقطع دائري مرتبطًا.
3. حجم فتحة العمود المحدد بعلامة "*" في الجدول مناسب فقط لاختيار d₂.
4. الحد الأقصى لقطر d₂ هو 220 ملم.
5. قيمة عزم الدوران الاسمية في الجدول، عندما يتم نتريد سطح الترس أو تقوية السطح، يتم ضرب قيمة عزم الدوران الاسمية في الجدول بـ 1.3.
