وصلة تروس طبلة GA (Q/YG12006X-2018)

Name: وصلة تروس طبلة GA (Q/YG12006X-2018)
Rating: 5 (99 reviews)

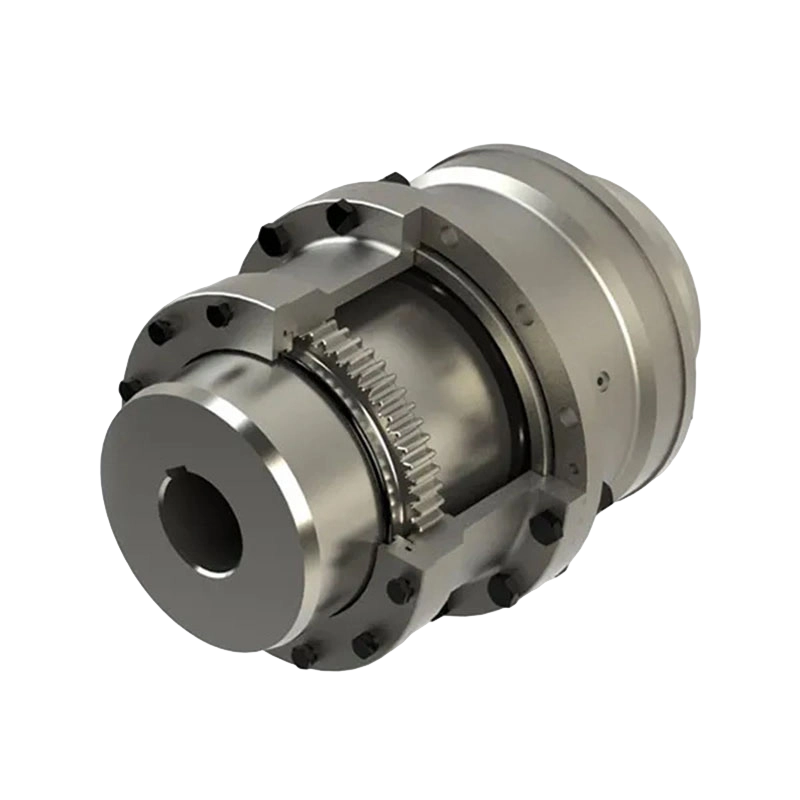

وصلة تروس الأسطوانة GA هي نوع من الوصلات المرنة المصممة لنقل عزم الدوران بين عمودين مع استيعاب عدم المحاذاة وحركة نهاية العمود. ويتكون من محوري تروس بأسنان تروس خارجية وعنصر مرن على شكل أسطوانة (الأسطوانة) بأسنان تروس داخلية. ترتبط المحاور عادة بأعمدة المعدات الدافعة والمتحركة، بينما تتناسب الأسطوانة بشكل مريح بينهما، وتنقل عزم الدوران من خلال تشابك أسنان التروس.

الميزات الرئيسية:

قدرة عزم الدوران العالية: تم تصميم وصلات تروس GA Drum لتحمل أحمال عزم الدوران العالية، مما يجعلها مناسبة للتطبيقات الثقيلة في الصناعات مثل التعدين والصلب واللب والورق والبحرية.
المرونة: يسمح عنصر الأسطوانة المرن للوصلة بعدم المحاذاة الزاوية والمتوازية والمحورية بين الأعمدة المتصلة، مما يقلل الضغط على المعدات ويطيل عمر المحامل والمكونات الأخرى.
بناء متين: تم تصنيع وصلات تروس GA Drum من مواد عالية الجودة مثل الفولاذ أو الحديد المطاوع، وهي مصممة لتحمل ظروف التشغيل القاسية، بما في ذلك درجات الحرارة المرتفعة والبيئات المسببة للتآكل وأحمال الصدمات الثقيلة.
صيانة سهلة: بفضل الأجزاء المتحركة البسيطة والتصميم البسيط، تعد وصلات تروس GA Drum سهلة التركيب والصيانة نسبيًا، مما يقلل من وقت التوقف عن العمل وتكاليف التشغيل الإجمالية.
مجموعة متنوعة من الأحجام والتكوينات: متوفر بأحجام وتكوينات مختلفة لتناسب أقطار العمود المختلفة ومتطلبات عزم الدوران، مما يضمن التوافق مع مجموعة واسعة من المعدات والآلات الصناعية.
عملية خالية من ردود الفعل العكسية: يوفر تشابك أسنان التروس اتصالاً خاليًا من ردود الفعل العكسية، مما يضمن نقل الطاقة بسلاسة وكفاءة دون الحاجة إلى مكونات أو تعديلات إضافية.

التطبيقات:

التعدين والمحاجر: تُستخدم في أنظمة النقل والكسارات والآلات الثقيلة الأخرى حيث يكون نقل عزم الدوران العالي وتعويض عدم المحاذاة أمرًا ضروريًا.
صناعة الصلب: مثالي لمصانع درفلة الصلب والأفران الدوارة وغيرها من المعدات التي تتطلب نقل عزم الدوران والمرونة بشكل موثوق.
اللب والورق: تُستخدم عادةً في آلات الورق، وأجهزة هضم اللب، ومعدات معالجة الأخشاب لتحمل الظروف الصعبة للصناعة.
البحرية والبحرية: مناسب لأنظمة الدفع البحرية، والدافعات، والآلات السطحية، حيث تكون الموثوقية والأداء أمرين بالغي الأهمية حتى في البيئات البحرية القاسية.

اتصل بنا

تحميل ملف PDF

السابق: GAZ متصل بوصلة تروس أسطوانة العمود المتوسط (Q/YG 12007X-2018)
التالي: وصلة تروس طبلة GBLZ مع عجلة الفرامل (Q/YG 11005X-2018)

معلمات المنتج

إرسال رسالة

المعايير الفنية

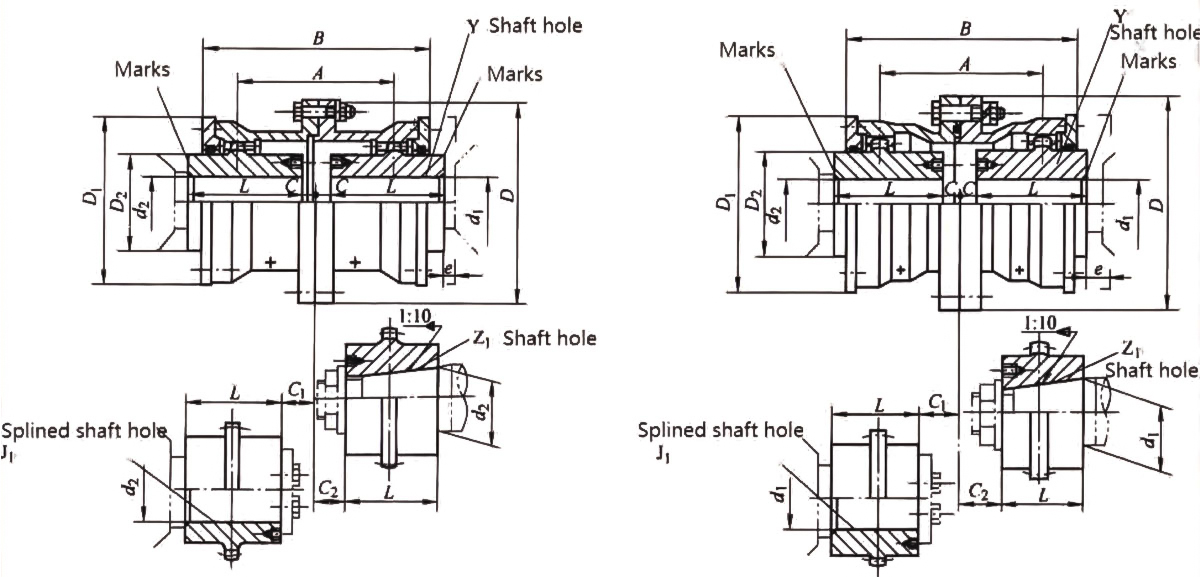

المعلمات الأساسية والأبعاد الرئيسية لوصلة تروس الأسطوانة من النوع GA

نوع	عزم الدوران الاسمي Tn/KN.m	السرعة المسموح بها [n]/r.min-¹	قطر فتحة العمود	طول فتحة العمود L		D	D1	D2	B	A	C	C1	C2	e	لحظة الجمود /kg.m2	كمية الشحوم /mL	القداس /kg
			d1，d2，dz	Y	J1,Z1
			مم
GA1	800	7100	16،18،19	42	-	125	95	60	115	75	20	-	-	30	0.009	55	5.9
			20،22،24	52	38						10	-	24
			25،28	62	44						2.5	-	19
			30،32،35،38	82	60							15	22
GA2	1400	6300	25،28	62	44	145	120	75	135	88	10.5	-	29	30	0.02	100	9.7
			30،32،35،38	82	60						2.5	12.5	30
			40،42،45،48	112	84							13.5	28
GA3	2800	5900	30،32،35،38	82	60	170	140	95	155	106	3	24.5	25	30	0.047	140	17.2
			40،42،45،48,50,55,56	112	84							17	28
			60	142	107								35
GA4	5000	5400	32،35،38	82	60	195	165	115	178	125	14	37	32	30	0.091	170	24.9
			40،42،45،48,50,55,56	112	84						3	17	28
			60،63،65،70	142	107								35
GA5	8000	5000	40،42،45،48,50,55,56	112	84	225	183	130	198	142	3	25	28	30	0.0167	270	38
			60،63،65،70,71,75	142	107							20	35
			80	172	132							22	43
GA6	11200	4800	48،50،55،56	112	84	240	200	145	218	160	6	35	35	30	0.267	380	48.2
			60،63،65،70,71,75	142	107						4	20
			80،85،90	172	132							22	43
GA7	15000	4500	60،63،65،70,71,75	142	107	260	230	160	244	180	4	25	35	30	0.453	570	68.9
			80،85،90,95	172	132							22	43
			100	212	167
GA8	21200	4000	65،70،71،75	142	107	280	245	175	264	193	5	35	35	30	0.646	660	83.3
			80،85،90,95	172	132							22	43
			100,110	212	167								48
GA9	26500	3500	70،71،75	142	107	315	270	200	284	208	10	45	45	30	1.036	700	110
			80،85،90,95	172	132						5	22	43
			100،110،120،125	212	167								49
GA10	42500	3200	80،85،90,95	172	132	345	300	220	330	249	5	43	43	30	1.88	900	156.7
			100،110،120،125	212	167							22	49
			130,140	252	202							29	54
GA11	60000	3000	100،110،120	212	167	380	330	260	360	267	6	29	49	40	3.28	1200	217.1
			130،140،150	252	202								54
			160	302	242								64
GA12	80000	2600	120	212	167	440	380	290	416	313	6	57	57	40	5.08	2000	305.1
			130،140،150	252	202							29	55
			160،170،180	302	242								68
GA13	112000	2300	140,150	252	202	480	420	320	476	364	7	54	57	40	10.06	3000	419.4
			160،170،180	302	242							32	70
			190,200	352	282								80
GA14	160000	2100	160،170،180	302	242	520	465	360	532	415	8	42	70	40	16.774	4500	593.9
			190،200،220	352	282							32	80
GA15	224000	1900	190،200،220	352	282	580	510	400	556	429	10	34	80	40	26.55	5000	783.3
			240,250	410	330							38	-
GA16	355000	1600	200,220	352	282	680	595	465	640	501	10	58	80	50	52.22	8000	1134.4
			240،250،260	410	330							38	-
			280	470	380
GA17	400000	1500	220	352	282	720	645	495	672	512	10	74	80	50	69	10000	1305
			240،250،260	410	330							39	-
			280,300	470	380
GA18	500000	1400	240،250،260	410	330	775	675	520	702	524	10	46	-	50	96.16	11000	1626
			280،300،320	470	380							41
GA19	630000	1300	260	410	330	815	715	560	744	560	10	67	-	50	115.6	13000	1773
			280،300،320	470	380							41
			340	550	450
GA20	710000	1200	280،300،320	470	380	855	755	585	786	595	13	44	-	50	167.41	16000	2263
			340,360	550	450
GA21	900000	1100	300,320	470	380	915	795	620	808	611	13	59	-	50	215.7	20000	2593
			340،360،380	550	450							44
			400'	650	540
GA22	950000	950	340،360،380	550	450	960	840	665	830	632	13	44	-	60	278.07	26000	3036
			400,420	650	540
GA23	1120000	900	360,380	550	450	1010	890	710	870	666	13	44	-	60	379.4	29000	3668
			400،420،450	650	540							48
GA24	1250000	875	380	550	450	1050	925	730	890	685	15	46	-	60	448.1	32000	3946
			400،420،450,480*	650	540							50
GA25	1400000	850	400،420،450,480,500*	650	540	1120	970	770	930	724	15	50	-	60	564.64	34000	4443
GA26	1600000	825	420،450،480،500،530*	650	540	1160	990	800	950	733	15	50	-	60	637.4	37000	4791
GA27	1800000	800	450،480،500	650	540	1210	1060	850	958	739	15	55	-	70	866.26	45000	5758
			530,560*	800	680
GA28	2000000	770	480,500	650	540	1250	1080	890	1034	805	20	55	-	70	1020.76	47000	6232
			530،560،600'	800	680
GA29	2800000	725	500	650	540	1340	1200	960		792	20	57	-	80	1450.84	50000	7549
			530،560،600،630"	800	680							55
GA30	3500000	700	560،600،630	800	680	1390	1240	1005	1050	806	20	55	-	80	1974.17	59000	9541
			670*	—	780

ملحوظة:

1. كتلة الاقتران وعزم القصور الذاتي هي قيم تقريبية يتم حسابها وفقًا لطول فتحة العمود الأقصى لقطر فتحة العمود الأدنى في كل نموذج.

2. D₂≥465 مم، حلقته 0 باستخدام شريط مطاطي ذو مقطع دائري مرتبط.

3. حجم فتحة العمود المحدد بعلامة "*" في الجدول مناسب فقط لـ d ₂ اختيار.

4. الحد الأقصى لقطر د _ز هو 220 ملم.

5. قيمة عزم الدوران الاسمية في الجدول،عندما يكون سطح الترس نيتريدًا أو متصلبًا السطح، فإن قيمة عزم الدوران الاسمية في الجدول مضروبة في 1.3.
