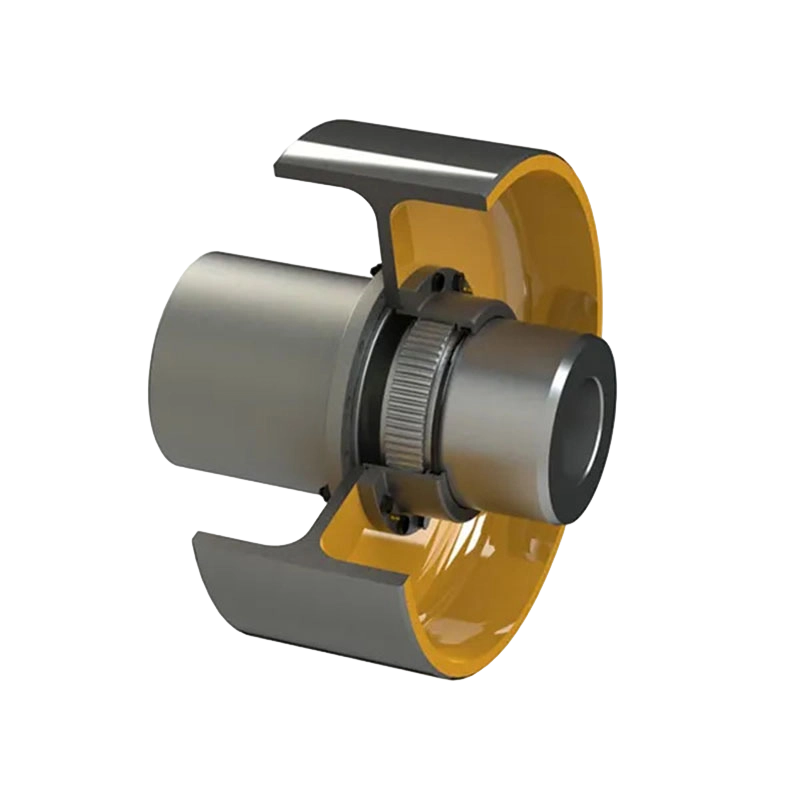

وصلة تروس طبلة GBLZ مع عجلة الفرامل (Q/YG 11005X-2018)

Name: وصلة تروس طبلة GBLZ مع عجلة الفرامل (Q/YG 11005X-2018)
Rating: 5 (99 reviews)

تعد أداة توصيل تروس الأسطوانة GBLZ مع عجلة الفرامل في طليعة ابتكارات الهندسة الميكانيكية، حيث توفر مزيجًا من نقل عزم الدوران الفعال وقدرات الكبح الدقيقة في التطبيقات الصناعية. تم تصميم هذا الوصل لتوفير أداء موثوق به وسلامة محسنة، وهو يمثل اندماجًا بين تصميم وصلة تروس الأسطوانة التقليدية وتكنولوجيا الكبح المتقدمة.

في جوهره، يتميز وصلة GBLZ بتصميم قوي على شكل أسطوانة مع أسنان تروس داخلية تضمن نقل عزم الدوران بسلاسة بين الأعمدة المتصلة. لا يسهل هذا التصميم قدرة عزم الدوران العالية فحسب، بل يستوعب أيضًا الاختلالات الزاوية والمتوازية والمحورية، مما يقلل الضغط على الآلات ويطيل العمر التشغيلي.

ما يميز GBLZ هو دمج عجلة الفرامل مباشرة في آلية التوصيل. تسمح هذه الميزة المبتكرة بالتحكم في تباطؤ أو إيقاف الأعمدة الدوارة عند الحاجة، مما يوفر تحكمًا دقيقًا في السرعة ويعزز السلامة في البيئات الصناعية. سواء للعمليات الروتينية التي تتطلب تباطؤًا تدريجيًا أو حالات الطوارئ التي تتطلب التوقف الفوري، توفر أداة التوصيل GBLZ وظيفة الكبح اللازمة بدقة وموثوقية.

تم تصنيع وصلة تروس الأسطوانة GBLZ مع عجلة الفرامل من مواد عالية الجودة مثل الفولاذ أو الفولاذ السبائكي، وتوفر متانة استثنائية ومقاومة للتآكل وموثوقية في ظل ظروف العمل الشاقة. إن بنيتها القوية تمكنها من تحمل أحمال عزم الدوران الكبيرة بكفاءة، مما يجعلها مناسبة لمجموعة متنوعة من التطبيقات عبر الصناعات.

يعد تركيب وصيانة وصلة GBLZ أمرًا بسيطًا، وذلك بفضل تصميمها المعياري وبنائها سهل الاستخدام. يمكن دمج أداة التوصيل بسلاسة في الأنظمة الحالية، مع الحد الأدنى من وقت التوقف المطلوب للفحص أو الإصلاح أو الاستبدال، وبالتالي تحسين إنتاجية العمليات الصناعية.

باختصار، يعد اقتران تروس الأسطوانة GBLZ مع عجلة الفرامل بمثابة قمة الابتكار، حيث يجمع بين نقل عزم الدوران الفعال وقدرات الكبح الدقيقة لتعزيز السلامة والتحكم في الآلات الصناعية. بفضل تصميمه القوي ووظائفه المتقدمة وأدائه الموثوق، يظل الخيار المفضل للتطبيقات التي تكون فيها السلامة والكفاءة والموثوقية ذات أهمية قصوى.

اتصل بنا

تحميل ملف PDF

السابق: وصلة تروس طبلة GA (Q/YG12006X-2018)
التالي: وصلة تروس أسطوانية GBL مع عجلة الفرامل (Q/YG 11004X-2018)

معلمات المنتج

إرسال رسالة

المعايير الفنية

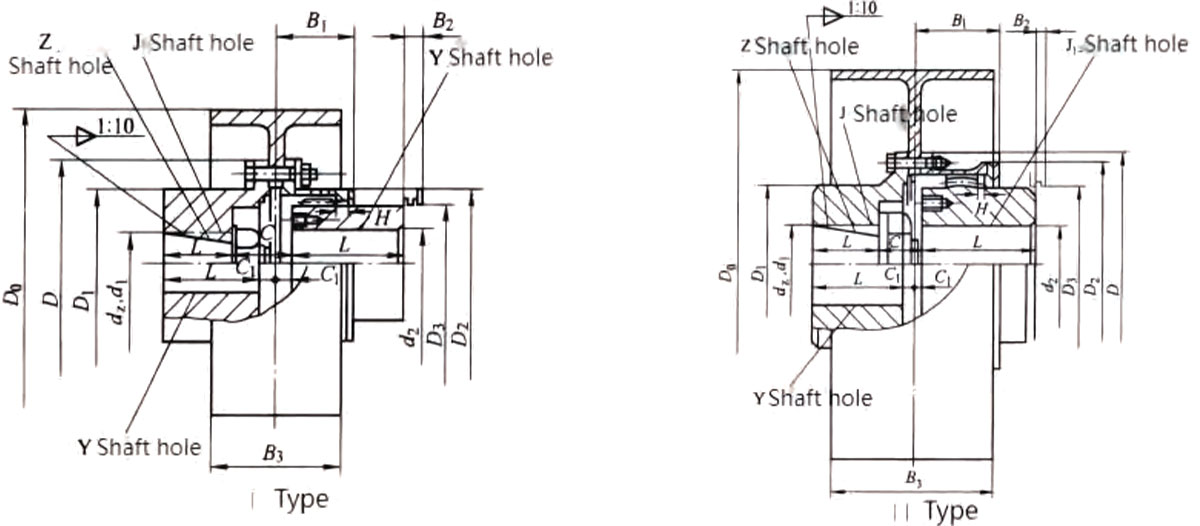

المعلمات الأساسية والأبعاد الرئيسية لوصلة تروس الأسطوانة من نوع GBLز مع عجلة الفرامل

نوع	عزم الدوران الاسمي Tn/KN.m	السرعة المسموح بها [n]/r.min⁻¹	قطر فتحة العمود	طول فتحة العمود L		D₀	D	D₁	D₂	D₃	C	C₁	H	B₁	B₂	B₃	عزم القصور الذاتي /kg·m²	كمية الشحم/ml	الكتلة /kg
			d1,d2,dZ	Y	J₁,Z₁
			مم
GBLZ 1	0.63	4000	20،22،24	52	38	160	103	71	71	50	22	8	2	42	38	68	0.071	31	7.3
			25،28	62	44						26						0.072		7.4
			30،32،35	82	60						30						0.076		8.4
GBLZ 2	1	4000	25،28	62	44	160	115	83	83	60	26	8	2	48	42	68	0.081	42	9.2
			30،32،35,38	82	60						30						0.084		10.3
			40،42،45	112	84						36						0.088		10.5
GBLZ 3	1.6	3800	28	62	44	200	127	95	95	75	26	8	2	49	42	85	0.181	65	15.1
			30،32،35,38	82	60						30						0.184		16.3
			40،42،45,48,50,55,56	112	84						36						0.193		18.8
GBLZ 4	2.8	3800	38	82	60	200	149	116	116	90	30	8	2	53	42		0.225	82	19.8
			40،42،45,48,50,55,56	112	84						36						0.242		23.3
			60،63،65	142	107						43						0.296		26.8
GBLZ 5	4.5	3000	40،42،45,48,50,55,56	112	84	250	167	134	134	105	38	10	2.5	59	42	105	0.596	120	33.3
			60،63،65,70,71,75	142	107						45						0.627		39
GBLZ 6	6.3	3000	45،48،50،55،56	112	84	250	187	153	153	125	38	10	2.5	60	42	105	0.72	143	40
			60،63،65,70,71,75	142	107						45						0.776		46.4
			80،85،90	172	132						50						0.837		53.2
GBLZ 7	8	2400	50،55،56	112	84	315（300）	204	170	170	140	38	10	2.5	64	42	132	1.178	179	51.8
			60،63،65,70,71,75	142	107						45						1.254		59.8
			80،85،90,95	172	132						50						1.348		68.2
			100	212	167						55						1.479		79.6
GBLZ 8	11.2	1900	55,56	112	84	400	230	186	186	155	40	12	3	77	47	168	3.734	274	84
			60،63،65,70,71,75	142	107						47						3.86		93.1
			80،85،90,95	172	132						52						3.996		104
			100,110	212	167						57						4.187		117
GBLZ 9	18	1500	60،63،65,70,71,75	142	107	500	256	212	212	180	48	13	3	80	47	210	9.427	337	128
			80،85،90,95	172	132						53						9.605		138
			100،110،120،125	212	167						58						9.847		151
			130	252	202						63						10.109		167
GBLZ 10	25	1200	65،70،71،75	142	107	630（600）	287	239	239	200	50	15	3.5	90	47	265	29.32	440	184
			80،85،90,95	172	132						55						29.69		200
			100،110،120،125	212	167						60						30.21		222
			130،140،150	252	202						65						30.74		246
GBLZ 11	36.1	1050	70،71،75	142	107	710（700）	325	250	276	235	51	16	3.5	94	47	298	44	574	240
			80،85،90,95	172	132						56						45		262
			100،110،120،125	212	167						61						45.5		299
			130،140،150	252	202						66						46		326
			160,170	302	242						76						47		361
GBLZ 12	56	1050	75	142	107	710(700)	362	286	313	270	52	17	4	104	49	298	48	792	290
			80،85،90,95	172	132						57						49		317
			100،110،120،125	212	167						62						50		355
			130،140،150	252	202						67						51		382
			160،170،180	302	242						77						52		443
			190,200	352	282						87						53		470
GBLZ 13	80	950	150	252	202	800	412	322	350	300	68	18	4.5	113	49	335	82	960	488
			160،170،180	302	242						78						85		542
			190،200،220	352	282						88						92		598
GBLZ 14	125	950	170,180	302	242	800	462	335	420	335	80	20	5.5	157	63	335	95	2100	638
			190،200،220	352	282						90						98		698
			240,250	410	330						100						102		780

ملاحظة 1: الحد الأقصى لقطر فتحة العمود المخروطي هو 220 ملم.
ملاحظة 2:B2 هو الحجم المطلوب لاستبدال الختم.

الحجم الرئيسي لعجلة الفرامل، الكتلة، عزم القصور الذاتي (الوحدة: مم)

قطر عجلة الفرامل DO	T	K	الكتلة/كجم	عزم القصور الذاتي I/kg·m²
160	70	6	2.83	0.014
200	85	8	5.20	0.043
250	105	10	10.1	0.128
315	135	12	17.2	0.354
400	170	14	33.4	1.11
500	210	18	56.3	3.07
630	265	22	101.3	8.55
710	300	22	145.8	15.52
800	340	26	203.0	26.76
