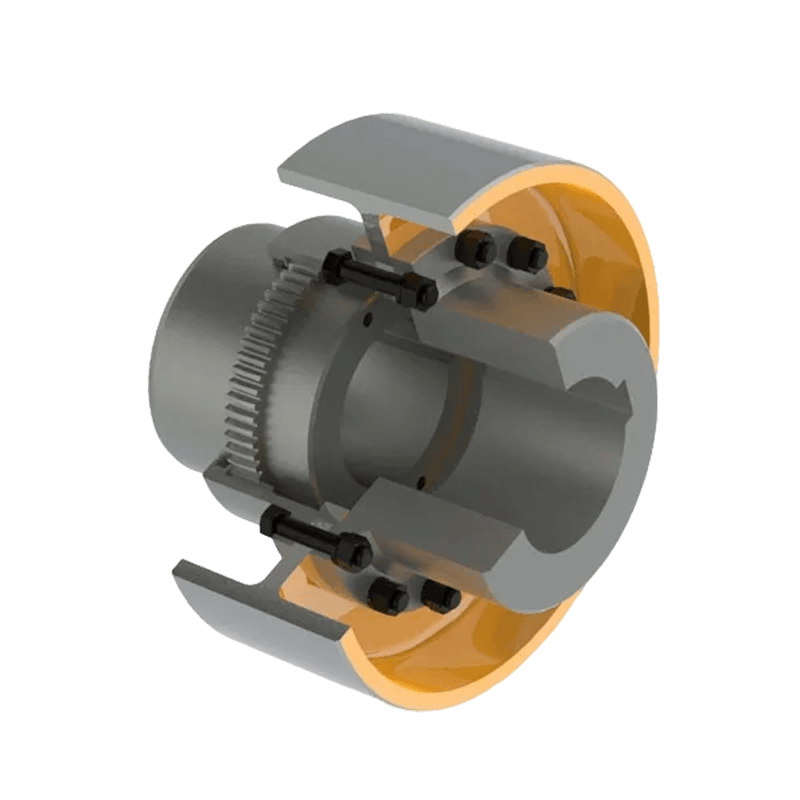

وصلة تروس أسطوانية GBL مع عجلة الفرامل (Q/YG 11004X-2018)

Name: وصلة تروس أسطوانية GBL مع عجلة الفرامل (Q/YG 11004X-2018)
Rating: 5 (99 reviews)

إن وصلة تروس الأسطوانة GBL مع عجلة الفرامل عبارة عن مكون ميكانيكي متخصص تم تصميمه لتوفير ليس فقط نقل عزم الدوران بكفاءة بين الأعمدة الدوارة ولكن أيضًا قدرات الكبح، مما يضيف طبقة إضافية من الأمان والتحكم إلى الآلات الصناعية. يجمع هذا الاقتران بين موثوقية ومتانة اقتران تروس الأسطوانة التقليدي مع وظيفة عجلة الفرامل، مما يجعله أصلًا لا يقدر بثمن في التطبيقات الصناعية المختلفة حيث يكون التحكم الدقيق والسلامة أمرًا بالغ الأهمية. اقتران تروس الأسطوانة GBL مع عجلة الفرامل هو مكون ميكانيكي متخصص تم تصميمه لتوفير ليس فقط نقل عزم الدوران الفعال بين الأعمدة الدوارة ولكن أيضًا قدرات الكبح، إضافة طبقة إضافية من السلامة والتحكم إلى الآلات الصناعية. يجمع هذا الاقتران بين موثوقية ومتانة اقتران تروس الأسطوانة التقليدية مع وظيفة عجلة الفرامل، مما يجعله أصلًا لا يقدر بثمن في مختلف التطبيقات الصناعية حيث يكون التحكم الدقيق والسلامة أمرًا بالغ الأهمية.

في جوهره، يتميز وصلة GBL بتصميم متين على شكل أسطوانة مع أسنان تروس داخلية تتشابك معًا لنقل عزم الدوران بين الأعمدة المتصلة. يضمن هذا التصميم قدرة عزم دوران عالية ويسمح للوصلة باستيعاب الاختلالات الزاوية والمتوازية والمحورية، وبالتالي تقليل الضغط على المعدات المتصلة وإطالة عمرها التشغيلي.

يضيف دمج عجلة الفرامل في أداة التوصيل مستوى إضافيًا من الوظائف، مما يسمح بالتحكم في تباطؤ أو إيقاف الأعمدة الدوارة عند الضرورة. تُعد هذه الميزة مفيدة بشكل خاص في التطبيقات التي تتطلب التحكم الدقيق في السرعة أو الكبح في حالات الطوارئ لضمان السلامة ومنع تلف الآلات أو الأفراد.

تم تصنيع وصلة تروس الأسطوانة GBL مع عجلة الفرامل من مواد عالية الجودة مثل الفولاذ أو سبائك الفولاذ، وتوفر متانة استثنائية ومقاومة للتآكل والقدرة على تحمل العمليات الشاقة في البيئات الصناعية الصعبة. إن بنيتها القوية تمكنها من التعامل مع أحمال عزم الدوران الكبيرة بكفاءة، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات في مختلف الصناعات.

يعد تركيب وصيانة وصلة GBL أمرًا سهلاً، وذلك بفضل تصميمها المعياري وبنائها سهل الاستخدام. يمكن دمج أداة التوصيل بسهولة في الأنظمة الحالية وهي مصممة لتقليل وقت التوقف عن العمل أثناء الفحص أو الإصلاح أو الاستبدال، وبالتالي تحسين إنتاجية العمليات الصناعية.

باختصار، يعد اقتران تروس الأسطوانة GBL مع عجلة الفرامل حلاً متعدد الاستخدامات وموثوقًا لنقل الطاقة الميكانيكية ومتطلبات الكبح في البيئات الصناعية. بفضل تصميمه القوي وبنيته المتينة ووظائفه المتقدمة، فإنه يوفر سلامة وتحكمًا وكفاءة معززة، مما يجعله مكونًا لا غنى عنه في الآلات الصناعية الحديثة.

اتصل بنا

تحميل ملف PDF

السابق: وصلة تروس طبلة GBLZ مع عجلة الفرامل (Q/YG 11005X-2018)
التالي: وصلة تروس أسطوانة تمديد عمود المحرك GBD (Q/YG 11003X-2018)

معلمات المنتج

إرسال رسالة

المعايير الفنية

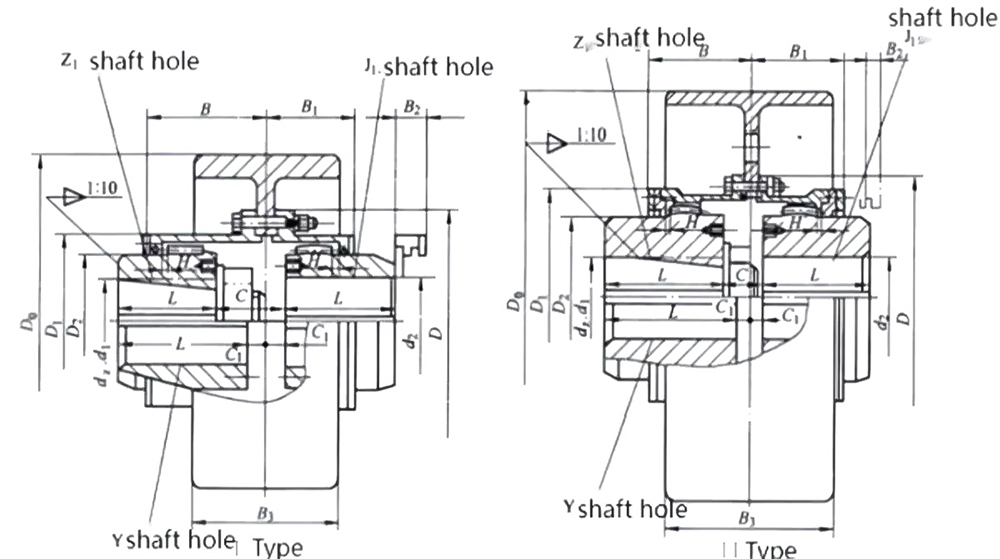

المعلمات الأساسية والأبعاد الرئيسية لوصلة تروس الأسطوانة من نوع Gبل مع عجلة الفرامل

نوع	عزم الدوران الاسمي Tn/KN·m	السرعة المسموح بها [n]/r.min⁻¹	قطر فتحة العمود	طول فتحة العمود		D₀	D	D₁	D₂	C	C₁	H	B	B₁	B₂	B₃	لحظة من الجمود /kg·m²	كمية الشحم/ml	القداس /kg
			d1,d2,dz	Y	J₁,Z₁
			مم
GBL 1	0.63	4000	20،22،24	52	38	160	103	71	50	22	8	2	56	42	38	68	0.07	51	7
			25،28	62	44					26							0.071		7.3
			30،32،35	82	60					30							0.07		8
GBL 2	1.00	4000	25،28	62	44	160	115	83	60	26	8	2	68	48	42	68	0.079	70	9
			30،32،35,38	82	60					30							0.08		9.7
			40،42،45	112	84					36							0.083		11
GBL 3	1.6	3800	28	62	44	200	127	95	75	26	8	2	70	49	42	85	0.181	107	14.6
			30،32،35,38	82	60					30							0.184		15.2
			40،42،45,48,50,55,56	112	84					36							0.187		17
GBL 4	2.8	3800	38	82	60	200	149	116	90	30	8	2	74	53	42	85	0.225	137	18.6
			40،42،45,48,50,55,56	112	84					36							0.237		21.4
			60،63،65	142	107					43							0.246		23.8
GBL 5	4.5	3000	40،42،45,48,50,55,56	112	84	250	167	134	105	38	10	2.5	84	59	42	105	0.568	201	31.8
			60،63،65,70,71,75	142	107					45							0.609		34.4
GBL 6	6.3	3000	45،48،50،55،56	112	84	250	187	153	125	38	10	2.5	85	60	42	105	0.714	238	37.2
			60،63،65,70,71,75	142	107					45							0.754		38.5
			80،85،90	172	132					50							0.795		47.6
GBL 7	8.0	2400	50،55،56	112	84	315 （300）	204	170	140	38	10	2.5	93	64	42	132	1.17	298	48.8
			60،63،65,70,71,75	142	107					45							1.234		55.2
			80،85،90,95	172	132					50							1.299		61.8
			100	212	167					55							1.388		71.1
GBL 8	11.2	1900	55,56	112	84	400	230	186	155	40	12	3	112	77	47	168	3.747	465	80.7
			60،63،65,70,71,75	142	107					47							3.841		90
			80،85،90,95	172	132					52							3.939		96.5
			100,110	212	167					57							4.072		108
GBL 9	18	1500	60،63،65,70,71,75	142	107	500	256	212	180	48	13	3	119	80	47	210	9.427	561	128
			80،85،90,95	172	132					53							9.605		138
			100،110،120،125	212	167					58							9.847		151
			130	252	202					63							10.109		167
GBL 10	25	1200	65،70،71،75	142	107	630 （600）	287	239	200	50	15	3.5	120	90	47	265	28.238	734	176
			80،85،90,95	172	132					55							28.509		190
			100،110،120،125	212	167					60							28.779		209
			130،140،150	252	202					65							29.248		237
GBL 11	36.1	1050	70،71،75	142	107	710 (700)	325	276	235	51	16	3.5	134	94	47	298	44.309	956	257
			80،85،90,95	172	132					56							44.825		275
			100،110،120،125	212	167					61							45.53		300
			130،140،150	252	202					66							46.235		326
			160,170	302	242					76							47.08		357
GBL 12	56	1050	75	142	107	710 (700)	362	313	270	52	17	4	164	104	49	298	47.88	1320	306
			80،85،90,95	172	132					57							48.29		317
			100،110،120،125	212	167					62							49.52		351
			130،140،150	252	202					67							50.25		384
			160،170،180	302	242					77							52.22		425
			190,200	352	282					87							53.69		464
GBL 13	80	950	150	252	202	800	412	350	300	68	18	4.5	165	113	49	335	82.7	1600	490
			160،170،180	302	242					78							84.7		544
			190،200،220	352	282					88							86.67		596
GBL 14	125	950	170,180	302	242	800	462	420	335	80	20	5.5	209	157	63	335	99.1	3500	670
			190،200،220	352	282					90							102.2		736
			240,250	410	330					100							105.9		850

ملاحظة 1: الحد الأقصى لقطر فتحة العمود المخروطي هو 220 ملم.

ملاحظة 2: ب ₂ هو الحجم المطلوب لاستبدال الختم.
