وصلة تروس أسطوانة تمديد عمود المحرك GBD (Q/YG 11003X-2018)

Name: وصلة تروس أسطوانة تمديد عمود المحرك GBD (Q/YG 11003X-2018)
Rating: 5 (99 reviews)

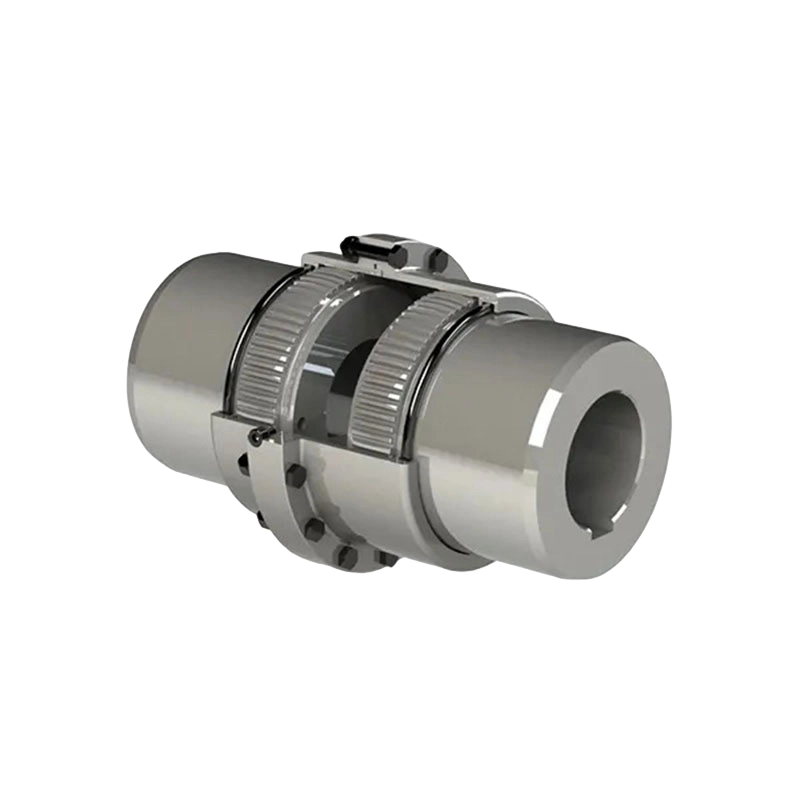

تُعد أداة توصيل تروس أسطوانة تمديد عمود المحرك من النوع GBD بمثابة أداة قوية في مجال حلول نقل الطاقة، وتشتهر بتصميمها القوي وموثوقيتها وتعدد استخداماتها عبر التطبيقات الصناعية المختلفة. يعمل وصلة GBD كحلقة وصل حيوية بين أعمدة المحرك والمعدات المحركة، وتلعب دورًا محوريًا في ضمان نقل عزم الدوران والحركة الدورانية بسلاسة داخل أنظمة الآلات.

تم تصميم أداة التوصيل GBD بمكونات مصممة بدقة لتحمل الأحمال العالية وظروف التشغيل القاسية والضغوط الديناميكية التي تواجهها البيئات الصناعية. إن بنيتها القوية، إلى جانب المواد المتقدمة وتقنيات التصنيع، تمنحها متانة وطول عمر استثنائيين، مما يجعلها الخيار المفضل للتطبيقات الصعبة.

في قلب أداة التوصيل GBD تكمن آلية تروس أسطوانة تمديد عمود المحرك، والتي تم تصميمها بدقة لتسهيل نقل الطاقة بسلاسة وتخفيف المشكلات مثل اختلال المحاذاة والاهتزاز وأحمال الصدمات. يضمن تصميم اقتران التروس هذا محاذاة دقيقة بين عمود المحرك والمعدات المحركة، مما يقلل من التآكل والتلف في مكونات الآلات ويحسن كفاءة النظام بشكل عام.

إحدى السمات المميزة لأداة التوصيل GBD هي قدرتها على استيعاب الاختلالات الزاوية والمتوازية والمحورية بين الأعمدة، وبالتالي تعزيز المرونة التشغيلية وتقليل مخاطر فشل المكونات المبكر. تعد هذه الإمكانية أمرًا بالغ الأهمية في البيئات التي قد يكون من الصعب فيها الحفاظ على المحاذاة الدقيقة باستمرار، مما يضمن التشغيل دون انقطاع وتقليل وقت التوقف عن العمل.

تم تبسيط عملية تركيب وصيانة وصلة GBD لتوفير الراحة، مع ميزات سهلة الاستخدام تعمل على تبسيط إجراءات التجميع والتفكيك والصيانة. وهذا لا يقلل من وقت التوقف أثناء أنشطة الصيانة فحسب، بل يساهم أيضًا في فعالية التكلفة وموثوقية نظام الآلات بأكمله.

باختصار، يجسد اقتران تروس أسطوانة تمديد عمود المحرك من نوع GBD قمة التميز الهندسي والموثوقية والأداء في تكنولوجيا نقل الطاقة. بفضل بنيته القوية وميزات التصميم المتقدمة والتزامه الثابت بإرضاء العملاء، فإنه يظل الخيار المفضل للشركات التي تبحث عن حلول يمكن الاعتماد عليها لدفع عملياتها الصناعية إلى الأمام.

اتصل بنا

تحميل ملف PDF

السابق: وصلة تروس أسطوانية GBL مع عجلة الفرامل (Q/YG 11004X-2018)
التالي: GBZ متصل بوصلة تروس أسطوانة العمود المتوسط (Q/YG 11002X-2018)

معلمات المنتج

إرسال رسالة

المعايير الفنية

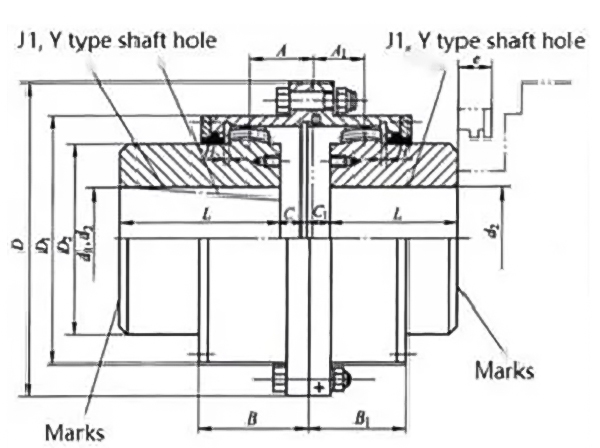

المعلمات الأساسية والأبعاد الرئيسية لوصلات تروس أسطوانة تمديد عمود المحرك Gبد

نوع	عزم الدوران الاسمي Tn/KN.m	السرعة المسموح بها [n]/r.min⁻¹	قطر فتحة العمود	طول فتحة العمود		D	D1	D2	C	C1	H	A	A1	B	B1	e	لحظة الجمود /kg·m²	كمية الشحم /mL	القداس /kg
			d1,d2,dz	Y	J1,Z1
			mm
GBD 1	1.6	5600	22،24	52	38	127	95	75	27	4	2	43	22	66	45	42	0.00875	107	6.2
			25،28	62	44												0.01025		7.2
			30،32،35،38	82	60												0.011		7.8
			40،42،45،48،50،55،56	112	84												0.01175		9.6
GBD 2	2.8	5100	38	82	60	149	116	90	26.5	4	2	49.5	24.5	70	49	42	0.02125	137	11.2
			40،42،45،48،50،55،56	112	84												0.02425		14
			60،63،65	142	107				33								0.0215		16.4
GBD 3	4.5	4600	40،42،45،48،50،55،56	112	84	167	134	105	33	5	2.5	53.5	27.5	80	54	42	0.04	201	17.2
			60،63،65,70,71,75	142	107												0.0475		22.4
GBD 4	6.3	4300	45،48،50،55،56	112	84	187	153	125	33.5	5	2.5	54	28	81	55	42	0.0725	238	25.2
			60،63،65,70,71,75	142	107												0.0825		26.4
			80،85،90	172	132				38								0.095		35.6
GBD 5	8	4000	50،55،56	112	84	204	170	140	37.5	5	2.5	60	30	89	59	42	0.1125	298	31.6
			60،63،65,70,71,75	142	107												0.1275		38
			80،85،90,95	172	132												0.145		44.6
			100،(105)	212	167				43.5								0.1675		53.9
GBD 6	11.2	3700	55,56	112	84	230	186	155	43.5	6	3	68.5	33.5	106	71	47	0.1875	465	40.5
			60،63،65,70,71,75	142	107												0.21		49.8
			80،85،90,95	172	132												0.235		56.3
			100،110،(115)	212	167												0.2675		67.5
GBD 7	18	3350	60،63،65,70,71,75	142	107	256	212	180	48	6	3	73.5	34.5	112	73	47	0.3575	561	63.9
			80،85،90,95	172	132												0.4		74.7
			100،110،120،125	212	167												0.4625		88
			130،(135)	252	202												0.5275		106.7
GBD 8	25	3000	65،70،71،75	142	107	287	239	200	40.5	7	3.5	75	39	118	82	47	0.56	734	81.7
			80،85،90,95	172	132												0.6275		95.5
			100،110،120،125	212	167				48								0.72		114
			130،140،150	252	202												0.8125		123
GBD 9	36.1	2700	70،71،75	142	107	325	276	235	49.5	7	3.5	87.5	40.5	132	85	47	1.0775	956	112
			80،85،90,95	172	132												1.2075		130
			100،110،120،125	212	167												1.3825		156
			130،140،150	252	202												1.56		181
			160،170،(175)	302	242				58								1.77		212
GBD 10	56	2450	75	142	107	362	313	270	65	8	4	98.5	44.5	149	95	49	1.97	1320	161
			80،85،90،95	172	132												2.0725		172
			100،110،120،125	212	167												2.38		206
			130،140،150	252	202												2.5625		239
			160،170،180	302	242												3.055		280
			190،200	352	282				68								3.4225		319
