وصلة تروس طبلة GC (Q/YG 13010X-2018)

Name: وصلة تروس طبلة GC (Q/YG 13010X-2018)
Rating: 5 (99 reviews)

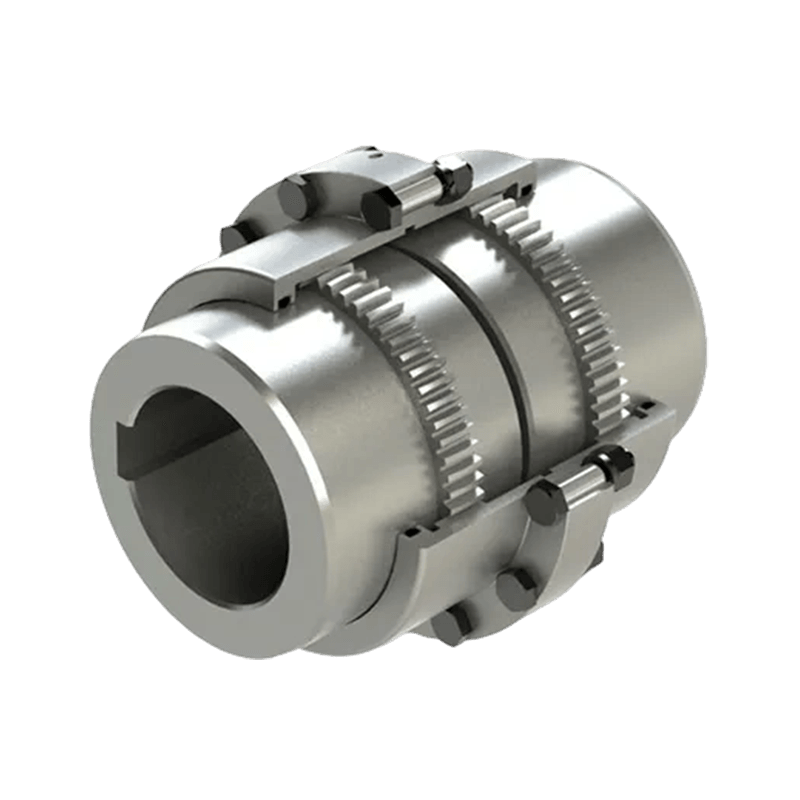

إن وصلة تروس الأسطوانة من نوع GC عبارة عن جهاز وصلة ميكانيكية قوي وفعال مصمم لنقل عزم الدوران بين عمودين مع استيعاب عدم المحاذاة وحركة العمود. تشتهر أداة التوصيل GC بموثوقيتها ومتانتها، وتستخدم على نطاق واسع في العديد من التطبيقات الصناعية حيث يعد نقل عزم الدوران الدقيق أمرًا بالغ الأهمية.

تتضمن الميزات الرئيسية لوصلة تروس الأسطوانة من نوع GC ما يلي:

قدرة عزم الدوران العالية: تم تصميم أداة التوصيل للتعامل مع أحمال عزم الدوران العالية، مما يجعلها مناسبة للتطبيقات الثقيلة مثل التعدين ومصانع الصلب وتوليد الطاقة.
تصميم مرن: يسمح تصميمها المرن بعدم المحاذاة الزاوية والمتوازية والمحورية بين الأعمدة، مما يقلل الضغط على المعدات المتصلة ويقلل من خطر الفشل المبكر.
التثبيت البسيط: بفضل عملية التثبيت المباشرة، تسهل أداة التوصيل GC الإعداد السريع والسهل، مما يقلل من وقت التوقف عن العمل أثناء صيانة الآلات أو استبدالها.
بناء متين: تم تصنيع أداة التوصيل من مواد عالية الجودة مثل الفولاذ أو السبائك، وهي مصممة لتحمل ظروف التشغيل القاسية، بما في ذلك درجات الحرارة القصوى والبيئات المسببة للتآكل والاهتزازات الشديدة.
صيانة منخفضة: يتطلب التصميم القوي لوصلة GC الحد الأدنى من الصيانة، مما يؤدي إلى توفير التكاليف وزيادة وقت التشغيل للعمليات الصناعية.
قابلية التبادل: غالبًا ما يتم تصميم وصلات GC لتكون قابلة للتبديل مع العلامات التجارية الأخرى للوصلات، مما يوفر المرونة لترقيات الآلات أو استبدالها دون تعديلات كبيرة.
تطبيقات متعددة الاستخدامات: من الناقلات والمضخات إلى الضواغط والتوربينات، يجد اقتران تروس الأسطوانة من نوع GC تطبيقات عبر مجموعة واسعة من الصناعات، مما يساهم في نقل الطاقة بكفاءة وأداء الآلات.

باختصار، يعد اقتران تروس الأسطوانة من نوع GC حلاً موثوقًا ومتعدد الاستخدامات معروفًا بقدرته العالية على عزم الدوران ومرونته ومتانته وسهولة تركيبه. إن قدرتها على استيعاب عدم المحاذاة وتحمل ظروف التشغيل القاسية تجعلها الخيار المفضل للبيئات الصناعية الصعبة.

اتصل بنا

تحميل ملف PDF

السابق: وصلة تروس أسطوانية GCL مع عجلة الفرامل (Q/YG 13011X-2018)
التالي: نوع GAPK مع وصلة تروس أسطوانية قرصية (Q/YG 12009X-2018)

معلمات المنتج

إرسال رسالة

المعايير الفنية

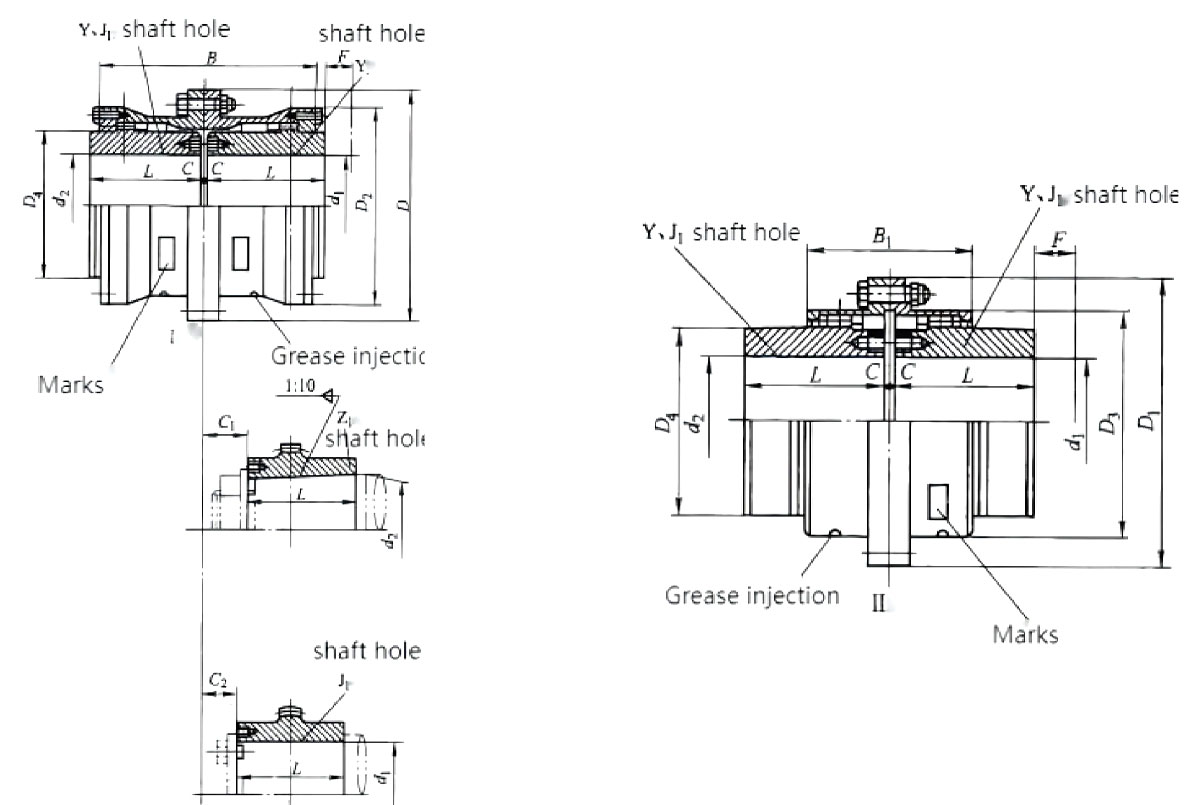

المعلمات الأساسية والأبعاد الرئيسية لوصلة تروس الأسطوانة من نوع Gج

نوع	الاسمية عزم الدوران طن/كيلو نيوتن·م	مسموح به السرعة [n]/r.min⁻¹	فتحة العمود قطر د1،د2،دز	شافت فتحة طول ل		د	د₁	د₂	د₃	د₄	ب	ب₁	ف	C		J₁	ج₂	القداس /كجم		كمية الشحوم /مل
				ي	J₁،ز₁									Ⅰ	Ⅱ			Ⅰ	Ⅱ	Ⅰ	Ⅱ
جي سي 1	800	7500	12،14	32	—	122	115	98	88	60	116	100	30	30	—	—	—	5.6	4.86	0.085	0.04
			16،18،19	42	—									20	14	—	—
			20،22،24	52	—									10	4	—	—
			25،28	62	44									3	3	19	18
			30،32،35،38	82	60									3	3	23	12
			40،42	112	84									3	3	29	12
جي سي 2	1400	6700	22،24	52	—	150	145	118	108	77	136	104	30	20	4	—	—	9.78	7.48	0.09	0.06
			25،28	62	—									10	3	—	—
			30،32،35،38	82	60									3	3	23	16
			40،42,45,80,55,56	112	84									3	3	29	16
جي سي 3	2800	6300	22،24	52	—	170	165	140	125	90	160	108	30	33	7	—	—	16.7	12.2	0.17	0.1
			25،28	62	—									23	3	—	—
			30،32،35،38	82	60									3	3	23	16
			40،42,45,80,55,56	112	84									3	3	29
			60,63	142	107									3	3	36	16
جي سي 4	5000	5600	30،32،35،38	82	—	200	195	160	145	112	180	116	30	13	3	—	—	25.6	19.6	0.25	0.15
			40،42,45,80,55,56	112	84									3	3	29	17
			60،63،65،70،71،75	142	107									3	3	36	17
			80	172	132									3	3	41	17
جي سي 5	8000	5300	30،32،35،38	82	—	225	215	180	168	128	200	126	30	23	3	—	—	35	26.1	0.35	0.22
			40،42,45,80,55,56	112	84									3	3	29	19
			60،63،65،70،71،75	142	107									3	3	36	19
			80،85،90	172	132									3	3	41	19
جي سي 6	11200	5000	32،35،38	82	—	245	230	200	185	145	224	134	30	35	5	—	—	51.6	38	0.4	0.2
			40،42,45,80,55,56	112	—									5	5	—	—
			60،63،65،70،71،75	142	107									5	5	38	20
			80،85،90,95	172	132									5	5	43	20
			100	212	167									5	5	48	20
جي سي 7	16000	4500	32،35،38	82	—	272	265	230	210	160	244	148	30	45	5	—	—	68.6	45	0.6	0.44
			40،42,45,80,55,56	112	—									15	5	—	—
			60،63،65،70،71،75	142	107									5	5	38	20
			80،85،90,95	172	132									5	5	43	20
			100,110	212	167									5	5	48	20
جي سي 8	22400	4250	55,56	112	—	290	272	245	225	176	272	162	30	29	5	—	—	79.5	55.8	0.075	0.55
			60،63،65،70،71،75	142	107									5	5	38	34
			80،85،90,95	172	132									5	5	43	20
			100،110،120،125	212	167									5	5	48	20
جي سي 9	28000	4000	65،70،71،75	142	107	315	305	265	245	190	280	176	30	5	5	38	38	106.5	80.5	1	0.79
			80،85،90,95	172	132									5	5	43	28
			100،110،120،125	212	167									5	5	48	28
			130,140	252	202									5	5	53	28
جي سي 10	45000	3550	75	142	—	355	340	300	280	225	330	196	30	28	5	—	—	158.8	121.8	1.3	0.9
			80،85،90,95	172	132									5	5	43	38
			100،110،120،125	212	167									5	5	48	28
			130،140،150	252	202									5	5	53	28
			160	302	242									5	5	63	28
جي سي 11	63000	3000	80،85،90,95	172	—	412	385	345	325	256	360	224	40	15	8	—	—	214	167	1.6	1.2
			100،110،120،125	212	167									8	8	51	32
			130،140،150	252	202									8	8	56	32
			160،170،180	302	242									8	8	66	32
جي سي 12	90000	2800	120,125	212	167	440	435	375	360	288	414	250	40	8	8	51	45	302	242	2.6	1.9
			130،140،150	252	202									8	8	56	32
			160،170،180	302	242									8	8	66	32
			190,200	352	282									8	8	76	32
جي سي 13	125000	2500	140,150	252	202	490	480	425	400	320	470	272	50	8	8	56	38	390	309	3.3	2.4
			160،170،180	302	242									8	8	66	32
			190،200،220	352	282									8	8	76	32
جي سي 14	180000	2300	160،170،180	302	242	545	540	462	440	362	530	316	50	10	10	68	32	522	423	4.8	3.7
			190،200،220	352	282									10	10	78	32
			240،250،260	410	330									10	10	一	10
جي سي 15	250000	2100	160،170،180	302	242	580	一	488	一	400	560	一	50	10	一	68	43	677	一	5	一
			190،200،220	352	282									10	一	78	32
			240،250،260	410	330									10	一	一	10
			270	470	380									10	一	一	10
جي سي 16	315000	1900	180	302	242	650	一	560	一	440	600	一	50	12	一	70	63	939	一	7	一
			190،200،220	352	282									12	一	80	32
			240،250،260	410	330									12	一	一	12
			280,300	470	380									12	一	一	12
جي سي 17	410000	1800	200,220	352	282	690	一	600	一	460	650	一	50	12	一	70	48	1041	一	8	一
			240،250،260	410	330									12	一	一	12
			280،300،320	470	380									12	一	一	12
جي سي 18	500000	1700	220	352	282	750	一	650	一	510	700	一	60	12	一	70	73	1381	一	10	一
			240،250،260	410	330									12	一	一	12
			280،300،320	470	380									12	一	一	12
			340,360	550	450									12	一	一	12
جي سي 19	630000	1600	240،250،260	410	330	775	一	690	一	535	745	一	60	12	一	一	12	1526	一	11	一
			280،300،320	470	380									12	一	一	12
			340،360،380	550	450									12	一	一	12
جي سي 20	800000	1500	260	410	330	825	一	730	一	580	785	一	60	14	一	一	14	2081	一	13	一
			280،300،320	470	380									14	一	一	14
			340،360،380	550	450									14	一	一	14
			400	650	540									14	一	一	14
جي سي 21	900000	1300	280،300،320	470	380	925	一	825	一	620	810	一	60	14	一	一	14	2460	一	20	一
			340،360،380	550	450									14	一	一	14
			400،420،440	650	540									14	一	一	14
جي سي 22	1000000	950	320	470	380	950	一	850	一	665	820	一	60	14	一	一	14	2775	一	26	一
			340،360،380	550	450									14	一	一	14
			400،420،440,450,460	650	540									14	一	一	14
جي سي 23	1120000	900	360,380	550	450	1030	一	900	一	710	880	一	60	14	一	一	14	3148	一	29	一
			400،420،440,450,460,480,500	650	540									14	一	一	14
جي سي 24	1400000	850	380	550	450	1060	一	925	一	730	900	一	70	16	一	一	16	3766	一	32	一
			400،420،440,450,460,480,500	650	540									16	一	一	16
			520	800	680									16	一	一	16
