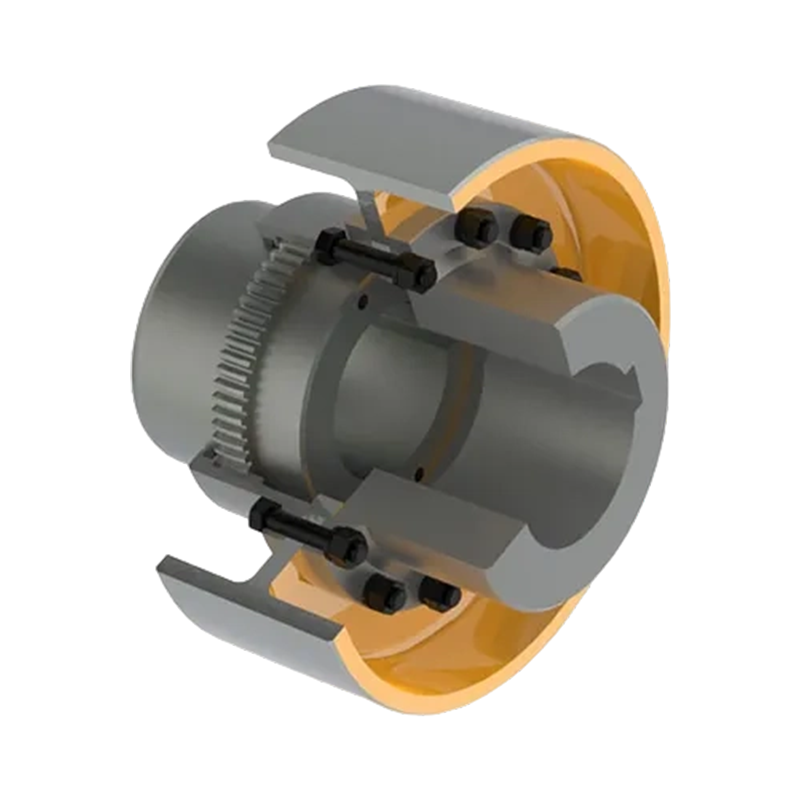

وصلة تروس أسطوانية GCL مع عجلة الفرامل (Q/YG 13011X-2018)

Name: وصلة تروس أسطوانية GCL مع عجلة الفرامل (Q/YG 13011X-2018)
Rating: 5 (99 reviews)

يعد اقتران تروس الأسطوانة GCL مع عجلة الفرامل حلاً مبتكرًا تم تصميمه لتلبية المتطلبات الصارمة للآلات الصناعية الثقيلة. يدمج نظام الاقتران هذا بسلاسة كفاءة اقتران التروس مع الوظيفة الحاسمة لعجلة الفرامل، مما يوفر حلاً شاملاً لنقل الطاقة والتحكم الدقيق في الحركة الدورانية.

فيما يلي نظرة عامة على الميزات والفوائد الرئيسية لوصلة تروس أسطوانية GCL مع عجلة الفرامل:

اقتران التروس عالي الأداء: مصنوع من مواد عالية الجودة مثل سبائك الفولاذ، ويضمن مكون اقتران التروس الكفاءة المثلى لنقل الطاقة. يستوعب تصميمه المرن اختلال العمود، مما يقلل الضغط على المعدات المتصلة ويعزز الموثوقية التشغيلية الشاملة.
عجلة الفرامل المتكاملة: توفر إضافة عجلة الفرامل تحكمًا دقيقًا في الحركة الدورانية، مما يتيح التباطؤ السريع أو التوقف الكامل للآلات حسب الحاجة لمتطلبات السلامة أو التشغيل. يعمل نظام الفرامل المتكامل هذا على تعزيز تنوع وسلامة الوصلة لمجموعة واسعة من التطبيقات الصناعية.
بناء قوي: تم تصميم وصلة تروس GCL Drum مع عجلة الفرامل لتحمل البيئات الصناعية القاسية، وتتميز ببنية قوية تضمن المتانة وطول العمر. ويمكنه العمل بفعالية في ظل الظروف القاسية، مما يوفر أداءً ثابتًا حتى في السيناريوهات التشغيلية الصعبة.
التنوع والقدرة على التكيف: يعد نظام التوصيل هذا مناسبًا للتطبيقات الصناعية المتنوعة، بما في ذلك أنظمة النقل والكسارات والخلاطات وغيرها من الآلات الثقيلة التي تتطلب نقل الطاقة وقدرات الكبح الدقيقة. يسمح تصميمه القابل للتكيف بالتخصيص لتلبية متطلبات عزم الدوران والحجم والتشغيل المحددة.
سهولة التركيب والصيانة: تم تصميم وصلة تروس GCL Drum مع عجلة الفرامل لتكون سهلة التركيب والصيانة، مما يقلل من وقت التوقف عن العمل ويقلل من تكاليف التشغيل الإجمالية. تضمن إجراءات الفحص والتشحيم الروتينية الأداء الأمثل وتطيل عمر خدمة نظام التوصيل.
الامتثال لمعايير الصناعة: تلتزم أداة توصيل تروس الأسطوانة GCL مع عجلة الفرامل بمعايير الصناعة الصارمة وتخضع لإجراءات مراقبة الجودة الصارمة لضمان الموثوقية واتساق الأداء. فهو يلبي أو يتجاوز متطلبات اللوائح والمعايير الصناعية، مما يوفر للمستخدمين الثقة في أدائه وسلامته.

باختصار، يعد اقتران تروس الأسطوانة GCL مع عجلة الفرامل قمة التميز الهندسي، حيث يوفر حلاً شاملاً لنقل الطاقة الصناعية والتحكم الدقيق في الحركة. بفضل مزيجه من الكفاءة والمتانة والتنوع وميزات السلامة، يعد نظام التوصيل هذا خيارًا موثوقًا به لمجموعة واسعة من التطبيقات الصناعية الثقيلة.

اتصل بنا

تحميل ملف PDF

السابق: وصلة تروس طبلة GCP مع قرص الفرامل (Q/YG 13012X-2018)
التالي: وصلة تروس طبلة GC (Q/YG 13010X-2018)

معلمات المنتج

إرسال رسالة

المعايير الفنية

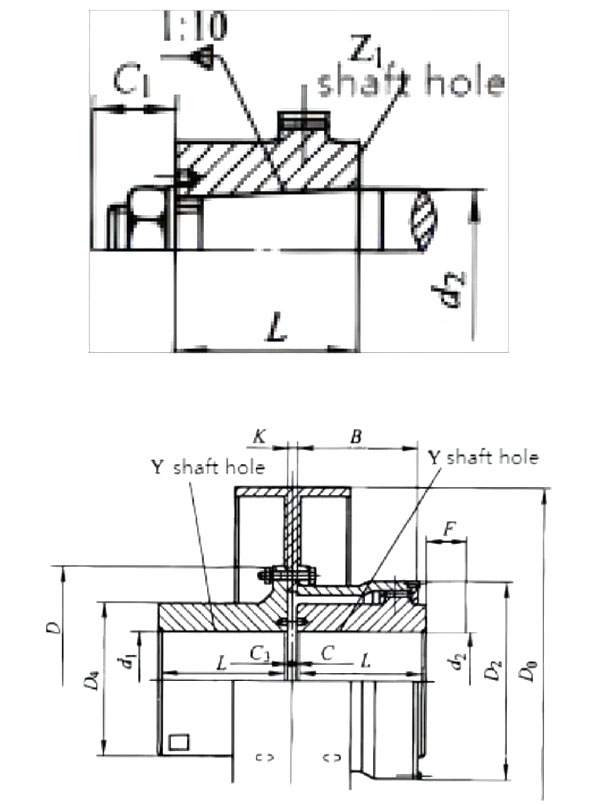

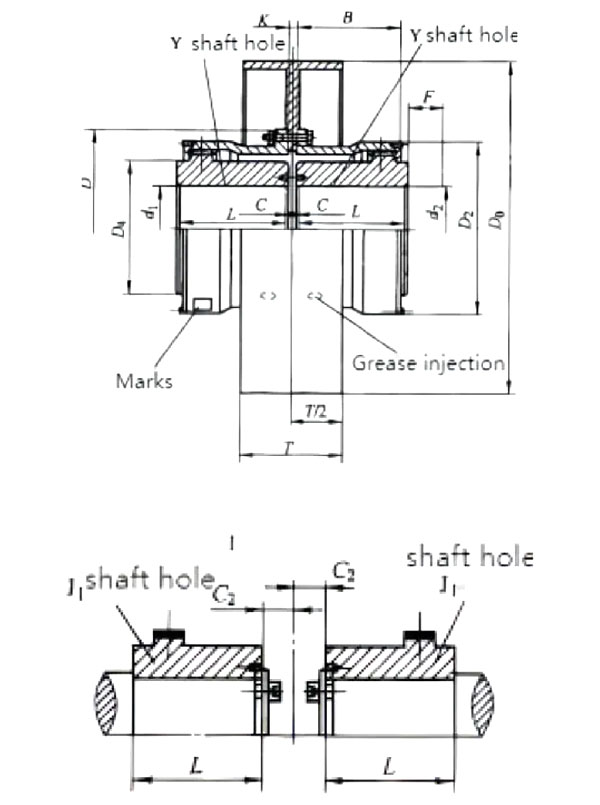

وصلة تروس أسطوانية من نوع Gجل-I مع عجلة الفرامل	وصلة تروس أسطوانية من نوع GCL-Il مع عجلة الفرامل

المعلمات الأساسية والأبعاد الرئيسية لوصلة تروس الأسطوانة من نوع GCL مع عجلة الفرامل

نوع	عزم الدوران الاسمي Tn/KN.m	السرعة المسموح بها [n]/r.min⁻¹	فتحة العمود قطر d1,d2,dz	طول فتحة العمود L		D₀	D	D₂	D₄	B	F	C	C₁	C₂	C₃	القداس /kg	لحظة من الجمود /kg·m²	شحم /kg
				Y	J₁,Z₁
GCL 1	800	4000	12،14	32	—	160 200 250	112	98	60	58	30	30	—	—	1	5.62	0.0078	0.11
			16،18،19	42	—							20	—	—
			20،22،24	52	—							10	—	—
			25،28	62	44							3	19	18
			30،32،35،38	82	60								23	12
			40،42	112	84								29	12
GCL 2	1400	4000	22،24	52	—	200 250 315	150	118	77	68	30	20	—	—	2	9.65	0.022	0.12
			25،28	62	—							10	—	—
			30،32،35،38	82	60							3	23	16
			40،42,45,48,50,55,56	112	84								29
GCL 3	2800	4000	22،24	52	—	200 250 315	170	140	90	80	30	33	—	—	2	16.6	0.047	0.2
			25،28	62	—							23	—	—
			30،32،35،38	82	60							3	23	16
			40،42,45,48,50,55,56	112	84								29
			60,63	142	107								36
GCL 4	5000	3000	30،32،35،38	82	—	250 315 400	200	160	112	90	30	13	—	—	2	25.3	0.098	0.28
			40،42,45,48,50,55,56	112	84							3	29	17
			60،63،65،70،71،75	142	107								36
			80	172	132								41
GCL 5	8000	3000	30،32،35،38	82	—	315 400	225	180	128	100	30	23	—	—	2	34.7	0.174	0.45
			40،42,45,48,50,55,56	112	84							3	29	19
			60،63،65،70،71،75	142	107								36
			80،85،90	172	132								41
GCL 6	11200	3000	32،35،38	82	—	315 400	245	200	145	112	30	35	—	—	2	51.3	0.293	0.65
			40،42,45,48,50,55,56	112	—							5	—	—
			60،63،65،70،71،75	142	107								38	20
			80،85،90,95	172	132								43
			100	212	167								48
GCL 7	16000	2500	32،35،38	82	—	400 500	272	230	160	122	30	45	—	—	3	68	0.53	0.8
			40،42,45,48,50,55,56	112	—							15	—	—
			60،63،65،70،71،75	142	107							5	38	20
			80،85،90,95	172	132								43
			100,110	212	167								48
GCL 8	22400	2500	55,56	112	—	400 500	290	245	176	136	30	29	—	—	3	79	0.71	0.95
			60،63،65،70،71،75	142	107							5	38	34
			80،85،90,95	172	132								43	20
			100،110،120،125	212	167								48
GCL 9	28000	2000	65،70،71،75	142	107	400 500 630	315	265	190	140	30	5	38	38	3	106.5	1.05	1.3
			80،85،90,95	172	132								43	28
			100،110،120،125	212	167								48
			130,140	252	202								53
GCL 10	45000	2000	75	142	—	400 500 630	355	300	225	165	30	28	—	—	3	159	1.74	1.6
			80،85،90,95	172	132							5	43	38
			100،110،120،125	212	167								48	28
			130،140،150	252	202								53
			160	302	242								63
GCL 11	63000	1700	85،90،95	172	—	500 630 710	412	345	256	180	40	15	—	—	4	215	3.67	2
			100،110،120،125	212	167							8	51	32
			130،140،150	252	202								56
			160،170،180	302	242								66
GCL 12	90000	1700	120,125	212	167	500 630 710	440	375	288	207	40	8	51	45	4	303	6.4	3.4
			130،140،150	252	202								56	32
			160،170،180	302	242								66
			190,200	352	282								76
GCL 13	125000	1700	140,150	252	202	630 710	490	425	320	235	50	8	56	38	4	391	10.45	4.4
			160،170،180	302	242								66	32
			190،200،220	352	282								76
GCL 14	180000	1500	160،170،180	302	242	710 800	545	462	362	265	50	10	68	32	4	523	17.48	6.6
			190،200،220	352	282								78
			240،250،260	410	330								—	10
