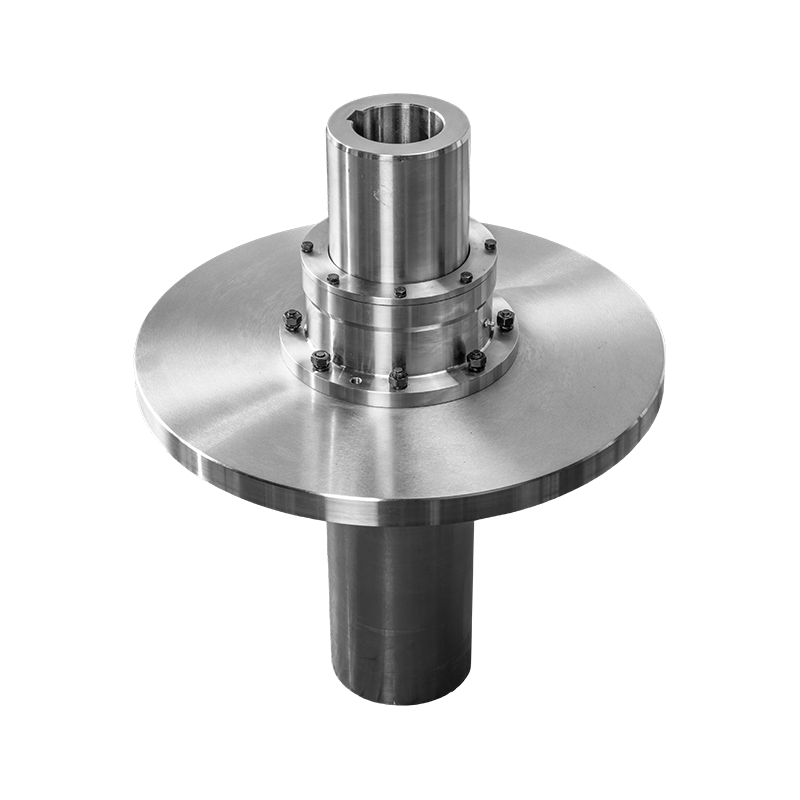

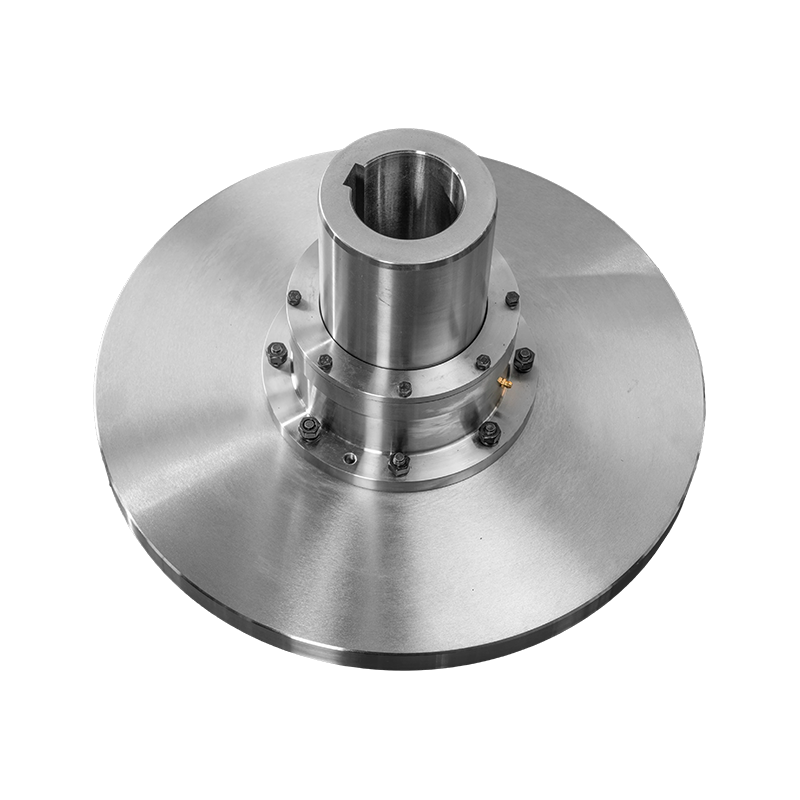

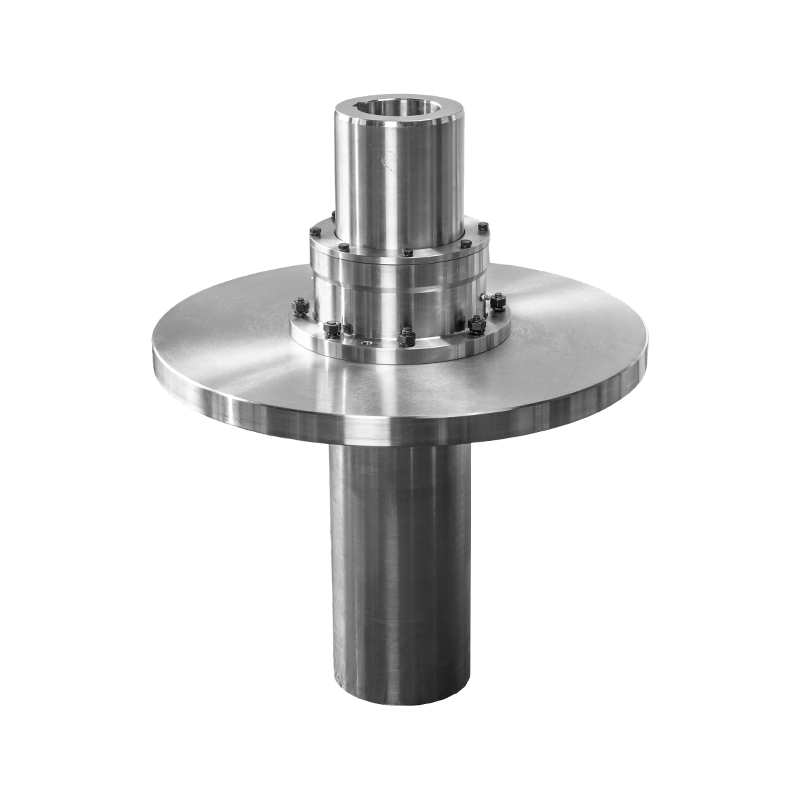

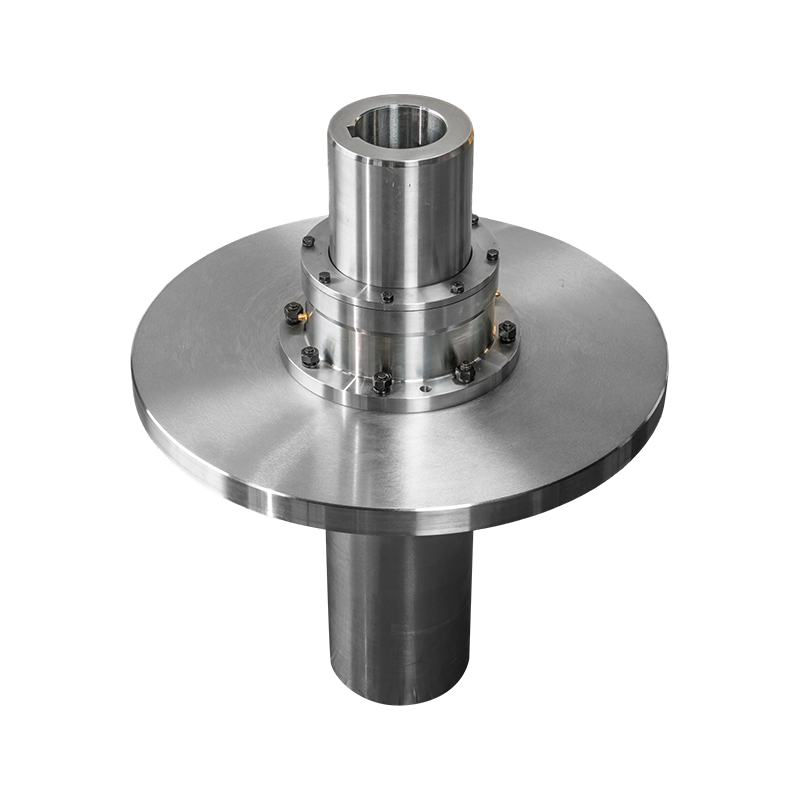

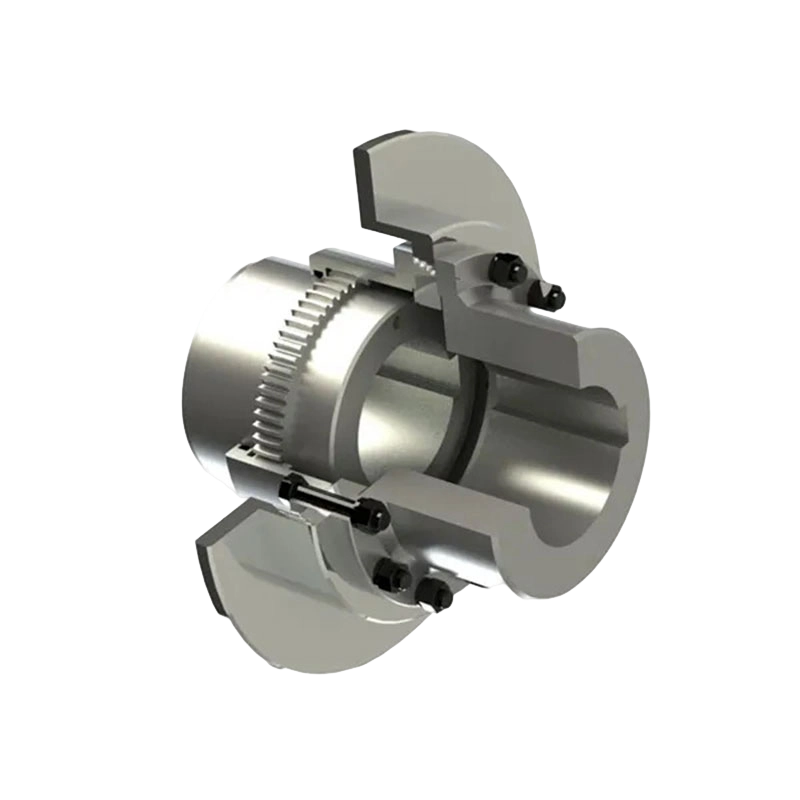

وصلة تروس طبلة GCP مع قرص الفرامل (Q/YG 13012X-2018)

Name: وصلة تروس طبلة GCP مع قرص الفرامل (Q/YG 13012X-2018)
Rating: 5 (99 reviews)

يمثل اقتران ترس الأسطوانة مع قرص الفرامل حلاً متطورًا لأنظمة نقل الطاقة التي تتطلب اقترانًا موثوقًا به وقدرات الكبح في حالات الطوارئ. من خلال الجمع بين متانة وصلات التروس ووظيفة الكبح للفرامل القرصية، يضمن هذا التصميم الهجين نقلًا فعالاً للطاقة مع توفير ميزات أمان محسنة.

الميزات الرئيسية:

وظيفة مزدوجة: يؤدي دمج وصلة تروس الأسطوانة مع قرص الفرامل إلى توفير نظام مزدوج الوظيفة يسهل نقل الطاقة والكبح في حالات الطوارئ. يعمل هذا المزيج على تحسين استخدام المساحة وتبسيط عملية التثبيت في التطبيقات الصناعية المختلفة.
قدرة عزم الدوران العالية: تشتهر وصلات تروس الأسطوانة بقدرتها العالية على عزم الدوران، مما يجعلها مناسبة للتطبيقات الشاقة التي تتطلب نقلًا كبيرًا للطاقة. تعمل إضافة قرص الفرامل على تعزيز تنوع وأداء مجموعة أدوات التوصيل.
التحكم الدقيق: يتيح تضمين قرص الفرامل التحكم الدقيق في الحركة الدورانية، مما يسمح للمشغلين بإيقاف الآلات بسرعة في حالات الطوارئ أو التحكم في سرعة الدوران أثناء التشغيل العادي. تعمل هذه الميزة على تعزيز السلامة والكفاءة التشغيلية في البيئات الصناعية.
المتانة والموثوقية: تم تصميم كل من وصلات تروس الأسطوانة وأقراص الفرامل لتحقيق المتانة والموثوقية في البيئات الصعبة. يضمن البناء والمواد القوية أداءً طويل الأمد ومتطلبات صيانة بسيطة، مما يساهم في التشغيل الشامل للنظام والإنتاجية.
القدرة على التكيف: تتميز وصلات تروس الأسطوانة مع أقراص الفرامل بالقدرة على التكيف مع مجموعة واسعة من التطبيقات، بما في ذلك الآلات الثقيلة، وأنظمة النقل، والرافعات، والمحركات الصناعية. إن تعدد استخداماتها يجعلها مناسبة لمختلف القطاعات الصناعية مثل التعدين والتصنيع ومناولة المواد.
كيف يعمل: تعمل أداة توصيل تروس الأسطوانة مع قرص الفرامل عن طريق نقل عزم الدوران بين عمودين مع دمج آلية الكبح للتوقف في حالات الطوارئ. أثناء التشغيل المنتظم، ينقل وصلة التروس الحركة الدورانية بكفاءة بين الأعمدة المتصلة، مما يضمن نقل الطاقة بسلاسة. في حالة الطوارئ أو عندما يكون التحكم الدقيق في السرعة مطلوبًا، يتم تشغيل قرص الفرامل، مما يمارس قوة احتكاك لإبطاء أو إيقاف المكونات الدوارة بسرعة وأمان.

التطبيقات:

الآلات الصناعية: تُستخدم في الآلات الثقيلة مثل الكسارات والخلاطات والطاردات حيث يكون نقل الطاقة الموثوق به والكبح في حالات الطوارئ أمرًا بالغ الأهمية.
معدات مناولة المواد: يتم استخدامها في الناقلات والرافعات والرافعات لنقل الطاقة وتوفير قدرات الكبح في حالات الطوارئ لعمليات مناولة المواد بشكل آمن وفعال.
معدات التعدين: يتم تطبيقه في ناقلات التعدين والكسارات وخطوط السحب لضمان نقل الطاقة بشكل موثوق ووظيفة التوقف في حالات الطوارئ، مما يعزز السلامة في بيئات التعدين الصعبة.
أنظمة الدفع البحرية: يتم استخدامه في أنظمة الدفع البحرية لنقل الطاقة من المحركات إلى أعمدة المروحة مع دمج ميزات الكبح في حالات الطوارئ من أجل القدرة على المناورة والسلامة.
التوقعات المستقبلية: يمثل دمج وصلات تروس الأسطوانة مع أقراص الفرامل تقدمًا كبيرًا في تكنولوجيا نقل الطاقة، مما يوفر سلامة وكفاءة تشغيلية محسنة عبر مختلف القطاعات الصناعية. مع استمرار الصناعات في إعطاء الأولوية للسلامة والموثوقية، من المتوقع أن ينمو الطلب على حلول الاقتران المبتكرة القادرة على الجمع بين وظائف نقل الطاقة والكبح. قد تركز جهود البحث والتطوير الإضافية على تحسين التصميم والمواد وخصائص الأداء لوصلات تروس الأسطوانة مع أقراص الفرامل لتلبية المتطلبات الصناعية المتطورة والمعايير التنظيمية.

اتصل بنا

تحميل ملف PDF

السابق: GCT متصل بوصلة تروس أسطوانة الأكمام المتوسطة (Q/YG 13013X-2018)
التالي: وصلة تروس أسطوانية GCL مع عجلة الفرامل (Q/YG 13011X-2018)

معلمات المنتج

إرسال رسالة

المعايير الفنية

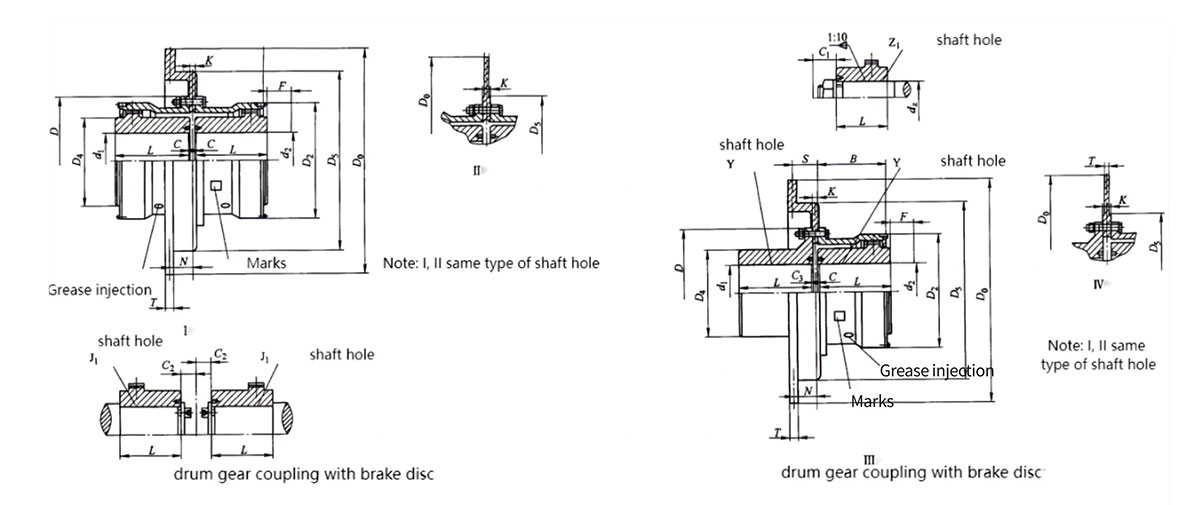

المعلمات الأساسية والأبعاد الرئيسية لوصلة تروس الأسطوانة من نوع GCP مع قرص الفرامل

نوع	عزم الدوران الاسمي Tn/KN.m	السرعة المسموح بها [n]/r.min-1	قطر فتحة العمود	فتحة العمود الطول ل		D₀	D	D2	D4	B	F	N	C	C₁	C₂	C₃	القداس /kg	لحظة الجمود /kg.m2	شحم /kg
			d1,d2,dz	Y	J1,Z1
GCP1	800	4000	12،14	32	-	315	122	98	60	58	30	38	30	-	-	2	5.62	0.0078	0.11
			16،18،19	42	-								20	-	-
			20،22،24	52	-								10	-	-
			25،28	62	44								3	19	18
			30،32،35،38	82	60									23	12
			40،42	112	84									29	12
GCP2	1400	4000	22،24	52	-	315	150	118	77	68	30	38	20	-	-	2	9.65	0.022	0.12
			25،28	62	-								10	-	-
			30،32،35،38	82	60								3	23	16
			40،42,45,49,50,55,56	112	84									29
GCP3	2900	4000	22،24	52	-	355	170	140	90	80	30	49	33	-	-	2	16.6	0.047	0.2
			25،28	62	-								23	-	-
			30،32،35،38	82	60								3	23	25
			40،42,45,48,50,55,56	112	84									29	16
			60,63	142	107									36
GCP4	5000	3000	30،32،35،38	82	-	400 450 500	200	160	112	90	30	45	13	-	-	3	25.3	0.098	0.28
			40،42,45,48,50,55,56	112	84								3	29	17
			60.63،65،70،71،75	142	107									36
			80	172	132									41
GCP5	8000	2500	30،32،35،38	82	-	400 450 500	225	180	128	100	30	45	23	-	-	3	34.7	0.174	0.45
			40،42,45,48,50,55,56	112	84								3	29	19
			60،63،65،70،71،75	142	107									36
			80،85،90	172	132									41
GCP6	11200	2000	32،35،38	82	-	450 500 560 630	245	200	145	112	30	44	35	-	-	3	51.3	0.293	0.65
			40،42,45,48,50,55,56	112	-								5	-	-
			60.63،65،70،71،75	142	107									30	20
			80،85،90,95	172	132									43
			100	212	167									48
GCP7	16000	1700	32،35،38	82	-	450 500 560 630 710	272	230	160	122	30	44	45	-	-	3	68	0.53	0.8
			40،42,45,48,50,55,56	112	-								15	-	-
			60،63،65،70،71،75	142	107								5	38	20
			80،85،90,95	172	132									43
			100,110	212	167									48
GCP8	22400	1700	55,56	112	-	500 560 630 710	290	245	176	136	30	44	29	-	-	3	79	0.71	0.95
			60،63،65،70،71،75	142	107								5	38	34
			80،85،90,95	172	132									43	20
			100,110	212	167									48
GCP9	28000	1600	65،70،71،75	142	107	560 630 710 800	315	265	190	140	30	58	5	38	38	3	106.5	1.05	1.3
			80،85،90,95	172	132									43	28
			100،110،120،125	212	167									48
			130,140	252	202									53
GCP10	45000	1600	75	142	-	630 710 800	355	300	225	165	30	58	28	-	-	3	159	1.74	1.6
			80،85،90,95	172	132								5	43	38
			100،110،120،125	212	167									48	28
			130،140،150	252	202									53
			160	302	242									63
GCP11	63000	1400	85،90،95	172	-	710 800 900	412	345	256	180	40	58	15	-	-	4	215	3.67	2
			100،110،120،125	212	167								8	51	32
			130،140،150	252	202									56
			160،170،180	302	242									66
GCP12	90000	1400	120,125	212	167	710 800 900	440	375	288	207	40	58	8	51	45	4	303	6.4	3.4
			130،140،150	252	202									56	32
			160،170،180	302	242									66
			190,200	352	282									76
GCP13	125000	1400	140,150	252	202	800 900	490	425	320	235	50	58	8	56	38	4	391	10.45	4.4
			160،170،180	302	242									66	32
			190،200،220	352	282									76
GCP14	180000	1200	160،170،180	302	242	900 1000	545	462	362	265	50	65	10	68	32	4	523	17.48	6.6
			190،200،220	352	282									78
			240،250،260	410	330									-	10

ملحوظة:

1. الكتلة وعزم القصور الذاتي هما القيم التقريبية المحسوبة وفقًا لقطر فتحة العمود على شكل حرف Y لأكبر فتحة عمود، ولا يتم حساب عجلة الفرامل. تظهر كتلة عجلة الفرامل في جدول "الحجم الرئيسي والكتلة وعزم القصور الذاتي لعجلة الفرامل".

2. الحد الأقصى لقطر فتحة العمود للعمود المخروطي يصل إلى 220 ملم.

3. قيم C وGand C2 لأقطار عجلات الفرامل المختلفة هي القيم الموجودة في الجدول بالإضافة إلى ك/2، وتظهر قيم K في جدول "الحجم الرئيسي والكتلة وعزم القصور الذاتي لقرص الفرامل"

4. N=5-K/2؛ قيم س وKareshownin الجدول 4-21.القيمة Nin في الجدول هي القيمة المحسوبة عندما يكون قطر قرص الفرامل هو الأكبر.

الحجم الرئيسي لقرص الفرامل، الكتلة، عزم القصور الذاتي

بrake wheel diameter دo	ت	K	S	د5max		الكتلة/كجم		عزم القصور الذاتي لتر/كجم·م²
بrake wheel diameter دo	ت	K	S	Ⅰ、Ⅲ	Ⅱ、Ⅳ	Ⅰ、Ⅲ	Ⅱ、Ⅳ	Ⅰ、Ⅲ	Ⅱ、Ⅳ
315	15	10	42	180	155	8.5	6.7	0.116	0.110
355	15	10	54	200	175	11.4	9.9	0.192	0.178
400	15	14	54	255	230	15.2	12.4	0.320	0.287
450	15	16	54	305	280	19.7	15.6	0.550	0.462
500	15	18	54	325	295	25	20	0.830	0.712
560	15	18	54	350	320	30.7	25.6	1.280	1.127
630	15	20	54	400	360	38.8	33	2.060	1.826
710	15	20	54	480	450	46.5	39.4	3.320	2.912
800	15	24	70	540	500	67.8	52.7	5.870	4.810
900	15	24	70	600	560	86.6	70.3	9.300	7.852
1000	20	30	80	620	560	128.8	115.1	17.4	15.650

ملحوظة:

1.كتلة وعزم القصور الذاتي هي القيم التقريبية المحسوبة وفقًا لقطر فتحة العمود على شكل حرف Y لأكبر فتحة عمود،ولا يتم حساب عجلة الفرامل. تظهر كتلة عجلة الفرامل في جدول "الحجم الرئيسي والكتلة وعزم القصور الذاتي لعجلة الفرامل".

2.الحد الأقصى لقطر فتحة العمود للعمود المخروطي يصل إلى 220 ملم.

3.قيم C وG وC2 لأقطار عجلات الفرامل المختلفة هي القيم الموجودة في الجدول بالإضافة إلى K/2، وتظهر قيم K في جدول "الحجم الرئيسي والكتلة وعزم القصور الذاتي لقرص الفرامل".

4.N=5-K/2؛ وتظهر قيم S وK في الجدول 4-21. القيمة N في الجدول هي القيمة المحسوبة عندما يكون قطر قرص الفرامل هو الأكبر.
