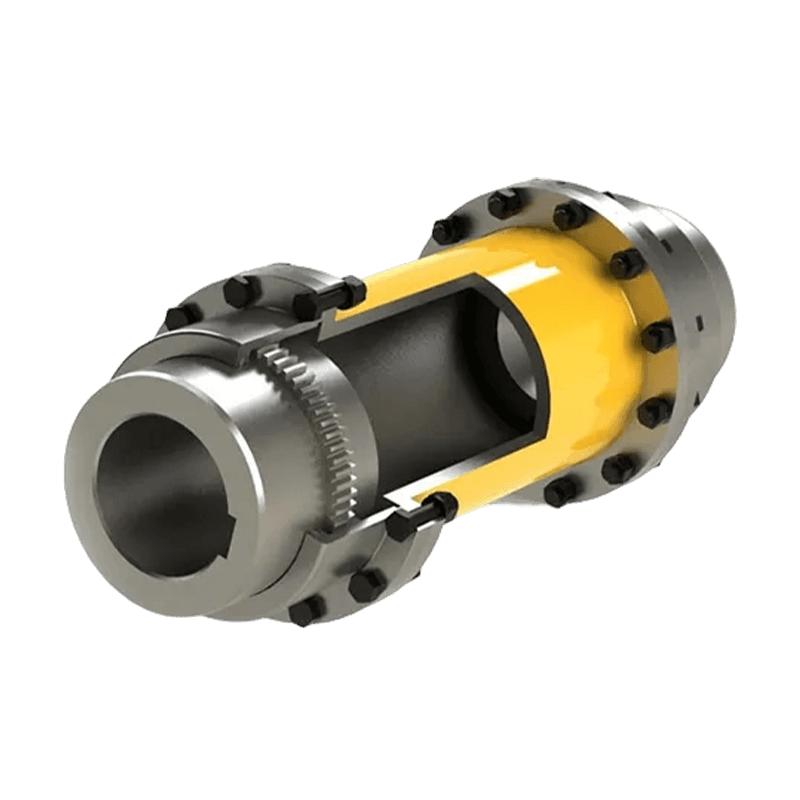

GCT متصل بوصلة تروس أسطوانة الأكمام المتوسطة (Q/YG 13013X-2018)

Name: GCT متصل بوصلة تروس أسطوانة الأكمام المتوسطة (Q/YG 13013X-2018)
Rating: 5 (99 reviews)

مقدمة:
يعد GCT (المكون/التكنولوجيا العامة) المتصل بوصلة تروس الأسطوانة ذات الأكمام المتوسطة حلاً هندسيًا متطورًا مصممًا لتحسين نقل الطاقة الميكانيكية بين الأعمدة الدوارة. يعد هذا الاقتران عنصرًا حاسمًا في العديد من التطبيقات الصناعية حيث يعد نقل عزم الدوران الدقيق والموثوق أمرًا ضروريًا.

الميزات الرئيسية:

1. تصميم طبلة الأكمام المتوسطة: يتميز الوصل بتصميم مبتكر لأسطوانة الأكمام المتوسطة، مما يعزز قدرتها على استيعاب عدم المحاذاة وتقليل الضغط على الأعمدة المتصلة. يضمن هذا التصميم التشغيل السلس ويقلل من التآكل والتلف.
2. مواد عالية الجودة: تم تصنيع GCT باستخدام مواد عالية الجودة، مما يضمن المتانة والمقاومة لظروف التشغيل القاسية. يتم اختيار المواد بعناية لتحمل التغيرات في درجات الحرارة والبيئات المسببة للتآكل والأحمال الثقيلة، مما يساهم في إطالة العمر.
3. نقل الطاقة بكفاءة: تم تصميم الوصلة لنقل الطاقة بكفاءة، مما يوفر اتصالاً سلسًا بين الأعمدة الدوارة. يقلل تصميمه من رد الفعل العكسي ويضمن أن يكون عزم الدوران المنقول دقيقًا وموثوقًا به، مما يجعله مناسبًا للتطبيقات الدقيقة.
4. سهولة التركيب والصيانة: تم تصميم GCT مع وضع سهولة التركيب والصيانة في الاعتبار. إن ميزاته سهلة الاستخدام تبسط عملية التجميع، ومتطلبات الصيانة الدورية ضئيلة، مما يساهم في فعالية التكلفة الشاملة.
5. التنوع: تتميز أداة توصيل تروس الأسطوانة ذات الأكمام المتوسطة GCT بأنها متعددة الاستخدامات وقابلة للتكيف مع الإعدادات الصناعية المختلفة، بما في ذلك التصنيع والتعدين وتوليد الطاقة. إن توافقه مع أحجام وأنواع الأعمدة المختلفة يجعله خيارًا متعدد الاستخدامات لتطبيقات متنوعة.

التطبيقات:

يجد GCT المتصل بوصلة تروس الأسطوانة ذات الأكمام المتوسطة تطبيقات في الصناعات التي تتطلب نقل طاقة موثوقًا وفعالًا.
يشمل الاستخدام الشائع الناقلات والمضخات والضواغط والآلات الأخرى حيث تكون الحركة الدورانية أمرًا بالغ الأهمية.
الخلاصة: بفضل تصميمه المبتكر وبنيته عالية الجودة وتطبيقاته متعددة الاستخدامات، فإن GCT متصل بمعدات طبلة ذات أكمام متوسطة
يُعد الاقتران حلاً موثوقًا به للصناعات التي تسعى إلى الدقة والكفاءة في نقل الطاقة الميكانيكية.

اتصل بنا

تحميل ملف PDF

السابق: وصلة تروس أسطوانية للتثبيت الرأسي GCC (Q/YG 13014X-2018)
التالي: وصلة تروس طبلة GCP مع قرص الفرامل (Q/YG 13012X-2018)

معلمات المنتج

إرسال رسالة

المعايير الفنية

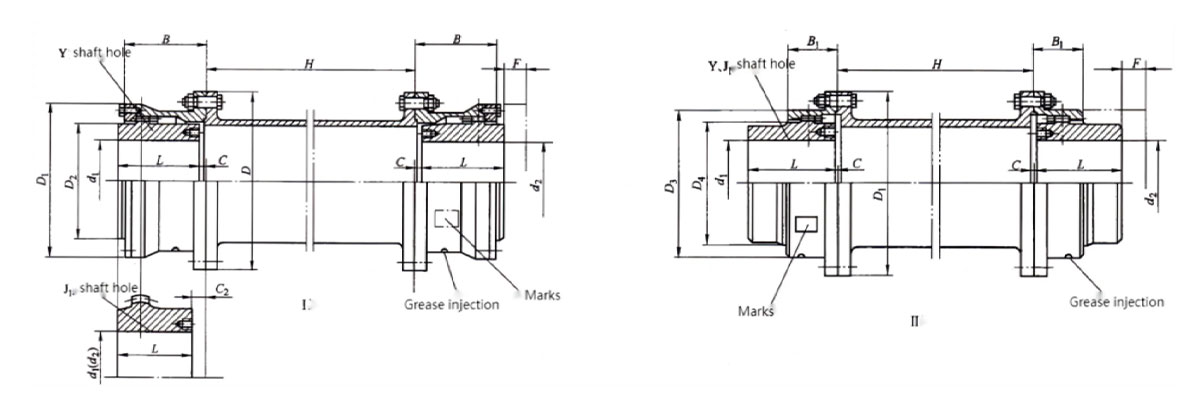

المعلمات الأساسية والأبعاد الرئيسية للوصلة من نوع GجT مع ترس الأسطوانة ذات الغلاف الأوسط

نوع	عزم الدوران الاسمي Tn/KN·m	قطر فتحة العمود d₁,d₂	طول فتحة العمود L		د	د₁	د₂	د₃	د₄	ب	ب₁	ف	ح دقيقة	C		ج₂	الكتلة/كجم		عزم القصور الذاتي /كجم·م²		الشحوم/كجم
			ي	J₁										Ⅰ	Ⅱ		Ⅰ	Ⅱ	Ⅰ	Ⅱ	Ⅰ	Ⅱ
جي سي تي 1	800	1214	32	—	122	115	98	88	60	58	50	30	75	30	—	—	5.66	4.86	0.008	0.0063	0.085	0.04
		16،18،19	42	—										20	14	—
		20،22،24	52	—										10	4	—
		25،28	62	44										3	3	18
		30،32،35،38	82	60												12
		40،42	112	84												12
جي سي تي 2	1400	22،24	52	—	150	145	118	108	77	68	52	30	80	20	4	—	9.78	7.48	0.0021	0.0016	0.09	0.06
		25،28	62	—										10	3	—
		30،32،35،38	82	60										3		16
		40،42,45,48,50,55,56	112	84
جي سي تي 3	2800	22،24	52	—	170	165	140	125	90	80	54	30	80	33	7	—	16.7	12.2	0.047	0.033	0.17	0.1
		25،28	62	—										23	3
		30،32،35،38	82	60										3		25
		40،42,45,48,50,55,56	112	84												16
		60,63	142	107
جي سي تي 4	5000	30،32،35،38	82	—	200	195	160	145	112	90	58	30	100	13	3	—	25.6	19.6	0.098	0.073	0.25	0.15
		40،42,45,48,50,55,56	112	84										3		17
		60،63،65،70،71،75	142	107
		80	172	132
جي سي تي 5	8000	30،32،35،38	82	—	225	215	180	168	128	100	63	30	100	23	3	—	35	26.1	0.175	0.126	0.35	0.22
		40،42,45,48,50,55,56	112	84										3		19
		60،63،65،70،71،75	142	107
		80،85،90	172	132
جي سي تي 6	11200	32،35،38	82	—	245	230	200	185	145	112	67	30	100	35	5	—	51.6	38	0.295	0.213	0.4	0.29
		40،42,45,48,50,55,56	112	—										5		—
		60،63،65،70،71،75	142	107												20
		80،85،90,95	172	132
		100	212	167
جي سي تي 7	16000	32،35،38	82	—	272	265	230	210	160	122	74	30	120	45	5	—	68.6	45	0.53	0.35	0.6	0.44
		40،42,45,48,50,55,56	112	—										15		—
		60،63،65،70،71،75	142	107										5		20
		80،85،90,95	172	132
		100110	212	167
جي سي تي 8	22400	55,56	112	—	290	272	245	225	176	136	81	30	120	29	5	—	79.5	55.8	0.71	0.46	0.75	0.55
		60،63،65،70،71،75	142	107										5		34
		80،85،90,95	172	132												20
		1.0011E 11	212	167
جي سي تي 9	28000	65،70،71،75	142	107	315	305	265	245	190	140	88	30	155	5	5	38	106.5	80.5	1.05	0.77	1	0.79
		80،85،90,95	172	132												28
		100،110،120،125	212	167
		130,140	252	202
جي سي تي 10	45000	75	142	一	355	340	300	280	225	165	98	30	155	28	5	—	158.8	121.8	1.87	1.54	1.3	0.9
		80،85،90,95	172	132										5		38
		100،110،120،125	212	167												28
		130،140،150	252	202
		160	302	242
جي سي تي 11	63000	85،90،95	172		412	385	345	325	256	180	112	40	175	15	8	—	216.6	169.6	3.71	2.82	1.6	1.23
		100،110،120،125	212	167										8		32
		130،140،150	252	202
		160،170،180	302	242
جي سي تي 12	90000	120,125	172	167	440	435	375	360	288	210	125	40	205	8	8	45	305.3	245.3	6.43	4.84	2.6	1.9
		130،140،150	212	202												32
		160،170،180	252	242
		190,200	302	282
جي سي تي 13	125000	140,150	252	202	490	480	425	400	320	235	136	50	205	8	8	38	394.5	313.5	10.58	7.9	3.3	2.4
		160،170،180	302	242												32
		190،200،220	352	282
جي سي تي 14	180000	160،170،180	302	242	545	540	462	440	362	265	158	50	240	10	10	32	529.5	430.5	17.72	13.78	4.8	3.7
		190،200،220	352	282												10
		240،250،260	410	330
جي سي تي 15	250000	160،170،180	302	242	580	—	488	—	400	280	—	50	240	10	—	43	684.5	—	25.25	—	5	—
		190،200،220	352	282												32
		240،250،260	410	330												10
		280	470	380
جي سي تي 16	315000	180	302	242	650	—	560	—	440	300	—	50	240	12	—	63	948.2	—	43.7	—	7	—
		190،200،220	352	282												32
		240،250،260	410	330												12
		280,300	470	380
جي سي تي 17	400000	200,220	352	282	690	—	600	—	460	325	—	50	280	12	—	48	1059	—	57.37	—	8	—
		240،250،260	410	330												12
		280،300،320	470	380
جي سي تي 18	500000	220	352	282	750	—	650	—	510	350	—	60	280	12	—	73	1399	—	59.37	—	10	—
		240،250،260	410	330												12
		280،300،320	470	380
		340,360	550	450
جي سي تي 19	630000	240،250،260	410	330	775	—	690	—	595	372	—	60	350	12	—	12	1544	—	110.2	—	11	—
		280،300،320	470	380
		340،360،380	550	450
جي سي تي 20	800000	260	410	330	825	—	730	—	580	392.5	—	60	350	14		14	2099	—	166.1	—	13	—
		280،300،320	470	380
		340،360،380	550	450
		400	650	540
جي سي تي 21	900000	280،300،320	470	380	925	—	825	—	620	405	—	60	350	14	—	14	2482	—	244.7	—	20	—
		340،360،380	550	450
		400،420،440	650	540
جي سي تي 22	1000000	320	470	380	950	—	850	—	665	410	—	60	400	14	—	14	2797	—	299.2	—	26	—
		340،360،380	550	450
		400،420،440,450,460	650	540
جي سي تي 23	1120000	360,380	550	450	1030	—	900	—	710	440	—	60	400	14	—	14	3183	—	388.8	—	29	—
		400،420،440,450,460,480,500	650	540
جي سي تي 24	1400000	380	550	450	1060	—	925	—	730	450	—	70	400	16	—	16	3801	—	482	—	32	—
		400،420،440,450,460,480,500	650	540
		520	800	680
