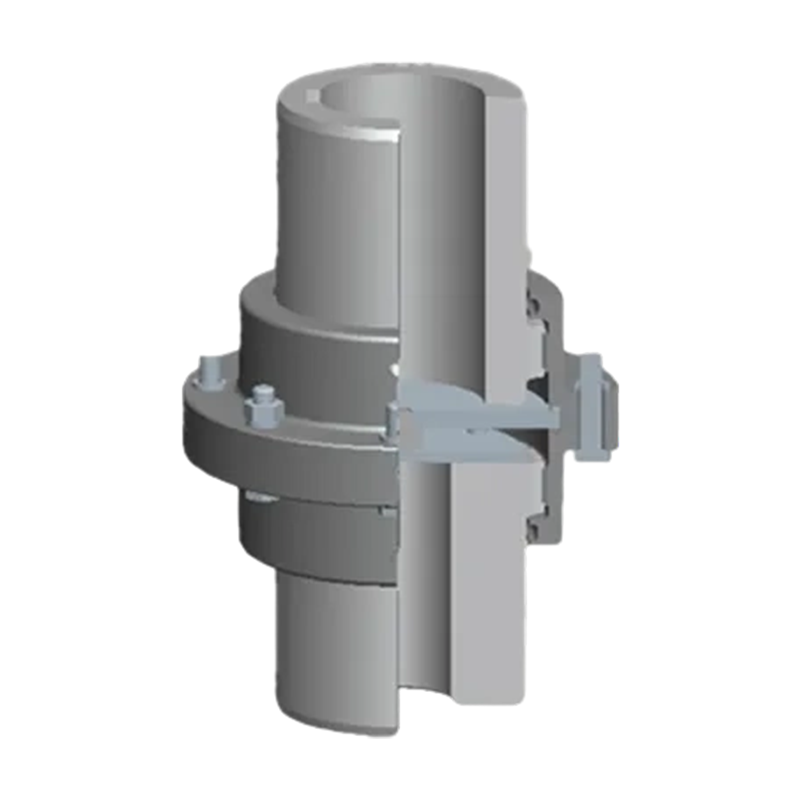

وصلة تروس أسطوانية للتثبيت الرأسي GCC (Q/YG 13014X-2018)

Name: وصلة تروس أسطوانية للتثبيت الرأسي GCC (Q/YG 13014X-2018)
Rating: 5 (99 reviews)

المقدمة: يمثل وصلة تروس الأسطوانة ذات التركيب الرأسي GCC حلاً متطورًا في مجال نقل الطاقة الميكانيكية، وهو مصمم خصيصًا للتطبيقات الرأسية. تشتهر هذه الوصلة بتصميمها القوي وهندستها الدقيقة وقدرتها على التكيف، وتلعب دورًا محوريًا في ضمان نقل عزم الدوران بشكل موثوق في ترتيبات العمود الرأسي.

الميزات الرئيسية:

1. تصميم التثبيت العمودي: تم تصميم وصلة GCC خصيصًا للتركيبات الرأسية، حيث يحدث نقل الطاقة بين الأعمدة المحاذية رأسياً. ويعالج تصميمه الفريد التحديات المرتبطة بمثل هذه التكوينات، مما يوفر الأداء الأمثل في الاتجاه الرأسي.
2. تكوين معدات الطبل: يتميز الوصل بتكوين ترس أسطواني، مما يعزز قدرته على التعامل مع عدم المحاذاة وأحمال الصدمات بشكل فعال. يضمن تصميم تروس الأسطوانة توزيعًا موحدًا لعزم الدوران، مما يقلل الضغط على المعدات المتصلة ويعزز التشغيل الأكثر سلاسة.
3. قدرة عزم الدوران العالية: تم تصميم وصلة تروس الأسطوانة ذات التثبيت الرأسي لدول مجلس التعاون الخليجي لتحمل الأحمال الثقيلة، وتتميز بقدرة عزم دوران عالية. وهذا يجعلها مناسبة للتطبيقات التي تتطلب نقلًا كبيرًا للطاقة، مثل المضخات الرأسية والتوربينات وغيرها من المعدات.
4. مواد متينة: تم تصنيع هذا الوصل من مواد متينة ومقاومة للتآكل، مما يضمن طول العمر حتى في البيئات الصعبة. يتم اختيار مواد البناء الخاصة بها لمقاومة التآكل وتقليل التآكل والحفاظ على سلامة الأداء لفترات طويلة.
5. مرونة المحاذاة: يوفر اقتران GCC المرونة في استيعاب المحاذاة الزاوية والمتوازية والمحورية، مما يضمن محاذاة العمود المثالية. تعد هذه القدرة على التكيف أمرًا بالغ الأهمية في التطبيقات التي قد تكون فيها المحاذاة الدقيقة صعبة بسبب ظروف التشغيل المختلفة.

التطبيقات:

تجد أداة توصيل تروس الأسطوانة ذات التثبيت الرأسي لدول مجلس التعاون الخليجي مكانتها في الصناعات ذات متطلبات نقل الطاقة العمودية. تشمل التطبيقات الشائعة المضخات الرأسية والضواغط والمولدات والآلات الأخرى حيث يكون نقل عزم الدوران بكفاءة في الاتجاه الرأسي أمرًا ضروريًا.

التركيب والصيانة:

تم تصميم وصلة GCC مع وضع راحة المستخدم في الاعتبار، مما يسهل التركيب والصيانة المباشرة. تعمل ميزاته سهلة الاستخدام على تبسيط عملية الإعداد، كما أن متطلبات الصيانة الدورية ضئيلة، مما يساهم في الكفاءة التشغيلية الشاملة.

الخلاصة:

في مجال نقل الطاقة العمودي، يعد وصلة تروس الأسطوانة ذات التركيب العمودي لدول مجلس التعاون الخليجي حلاً موثوقًا ومتينًا. إن تصميمها المصمم خصيصًا، وقدرتها العالية على عزم الدوران، وقدرتها على التكيف تجعلها الخيار المفضل للصناعات التي تسعى إلى الكفاءة وطول العمر في تكوينات العمود الرأسي.

اتصل بنا

تحميل ملف PDF

السابق: GCJ متصل بوصلة تروس أسطوانة العمود المتوسط (Q/YG 13015X-2018)
التالي: GCT متصل بوصلة تروس أسطوانة الأكمام المتوسطة (Q/YG 13013X-2018)

معلمات المنتج

إرسال رسالة

المعايير الفنية

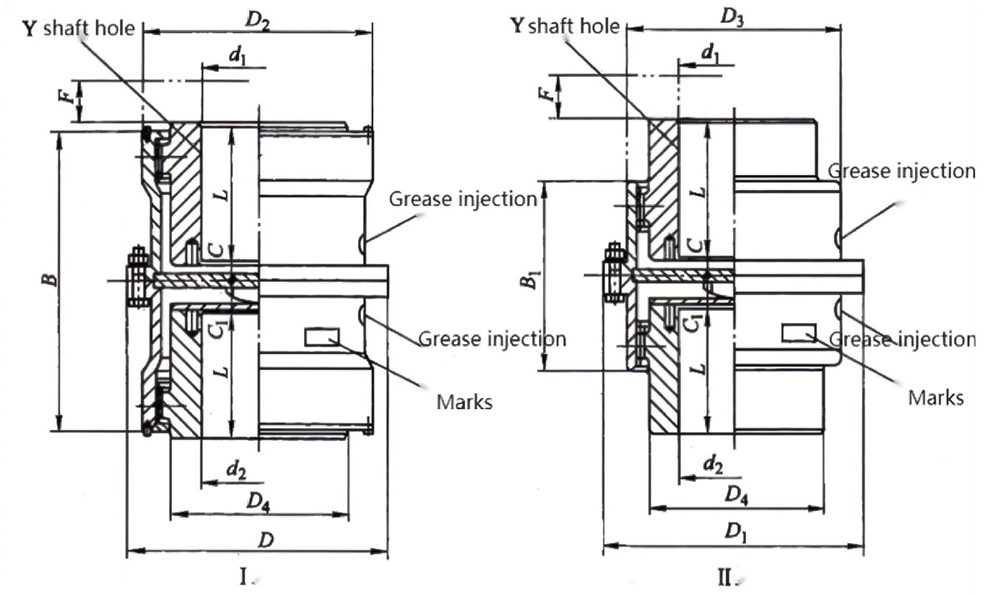

المعلمات الأساسية والأبعاد الرئيسية لوصلة تروس الأسطوانة ذات التركيب الرأسي GجC

نوع	عزم الدوران الاسمي Tn/N·m	السرعة المسموح بها [n]/r.min⁻¹	قطر فتحة العمود d1 d2	طول فتحة العمود L	D	D₁	D₂	D₃	D₄	B	B₁	F	C		C₁	القداس /كجم		لحظة الجمود /كجم·m²		شحم
																				Ⅰ		Ⅱ
				J1									Ⅰ	Ⅱ		Ⅰ	Ⅱ	Ⅰ	Ⅱ	فوق	تحت	فوق، تحت
GCC1	800	7500	12،14	32	122	115	98	88	60	116	100	30	30	—	30	5.8	5.1	0.0079	0.0064	0.07	0.016	0.052
			16،18،19	42									20	14	20
			20،22،24	52									10	6	14
			25،28	62									6	6
			30،32،35،38	82
			40،42	112
GCC2	1400	6700	22،24	52	150	145	118	108	77	136	104	30	20	7	20	10	7.9	0.022	0.017	0.095	0.025	0.069
			25،28	62									10		16
			30،32،35،38	82									7
			40،42,45,48	112
			50،55،56
GCC3	2800	6300	22،24	52	170	165	140	125	90	160	108	30	33	7	30	17	12.8	0.047	0.033	0.17	0.07	0.11
			25،28	62									23		20
			30،32،35،38	82									7
			40،42,45,48,50,55,56	112
			60,63	142
GCC4	5000	5600	30،32،35،38	82	200	195	160	145	112	180	116	30	13	7	20	26.2	20.5	0.099	0.074	0.29	0.11	0.14
			40،42,45,48,50,55,56	112									7
			60،63،65،70،71،75	142
			80	172
GCC5	8000	5300	30،32،35،38	82	225	215	180	168	128	200	126	30	23	8	26	36.1	27.7	0.177	0.13	0.36	0.15	0.21
			40،42,45,48,50,55,56	112									8
			60،63،65،70،71،75	142
			80،85،90	172
GCC6	11200	5000	32،35،38	82	245	230	200	185	145	224	134	30	35	10	24	53.2	39.8	0.3	0.22	0.5	0.21	0.27
			40،42,45,48,50,55,56	112									10
			60،63،65،70،71،75	142
			80،85،90,95	172
			100	212
GCC7	16000	4500	32،35،38	82	272	265	230	210	160	244	148	30	45	10	28	71.1	47.5	0.53	0.35	0.78	0.31	0.4
			40،42,45,48,50,55,56	112									15
			60،63،65،70،71،75	142									10
			80،85،90,95	172
			100,110	212
GCC8	22400	4250	55,56	112	290	272	245	225	176	272	162	30	29	10	30	83	59.6	0.72	0.47	0.98	0.43	0.52
			60،63،65،70،71،75	142									10
			80،85،90,95	172
			100،110،120،125	212
GCC9	28000	4000	65،70،71،75	142	315	305	265	245	190	280	176	30	10	10	30	110	85	1.06	0.8	1.3	0.57	0.58
			80،85،90,95	172
			100،110،120،125	212
			130,140	252
GCC10	45000	3550	75	142	355	340	300	280	225	330	196	30	28	10	30	164	128	1.77	1.56	1.6	0.7	0.69
			80،85،90,95	172
			100،110،120،125	212									10
			130،140،150	252
			160	302
GCC11	63000	3000	85،90،95	172	412	385	345	325	256	360	224	40	15	14	36	224	178	3.76	2.88	2.1	0.93	0.94
			100،110،120،125	212									14
			130،140،150	252
			160،170،180	302
GCC12	90000	2800	120,125	212	440	435	375	360	288	414	250	40	14	14	36	315	255	6.55	4.93	3.1	1.3	1.5
			130،140،150	252
			160،170،180	302
			190,200	352
GCC13	125000	2500	140,150	252	490	480	425	400	320	470	272	50	14	14	36	406	325	10.6	8	4.5	1.5	2.3
			160،170،180	302
			190،200،220	352
GCC14	180000	2300	160،170،180	302	545	540	462	440	362	530	316	50	16	16	36	542	423	17.8	13.9	6.8	2.3	3.1
			190،200،220	352
			240،250،260	410

ملحوظة:

الكتلة وعزم القصور الذاتي عبارة عن قيم تقريبية يتم حسابها بواسطة فتحة العمود على شكل حرف Y ذات أكبر قطر لفتحة العمود.
