وصلة أسطوانة GJC (Q/YJ 16028X-2018)

Name: وصلة أسطوانة GJC (Q/YJ 16028X-2018)
Rating: 5 (99 reviews)

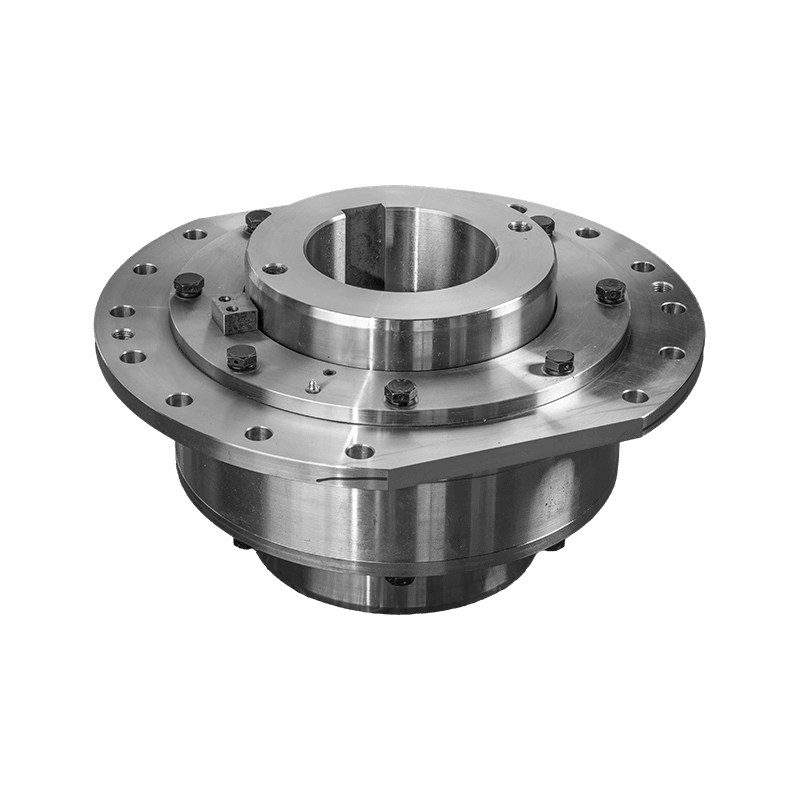

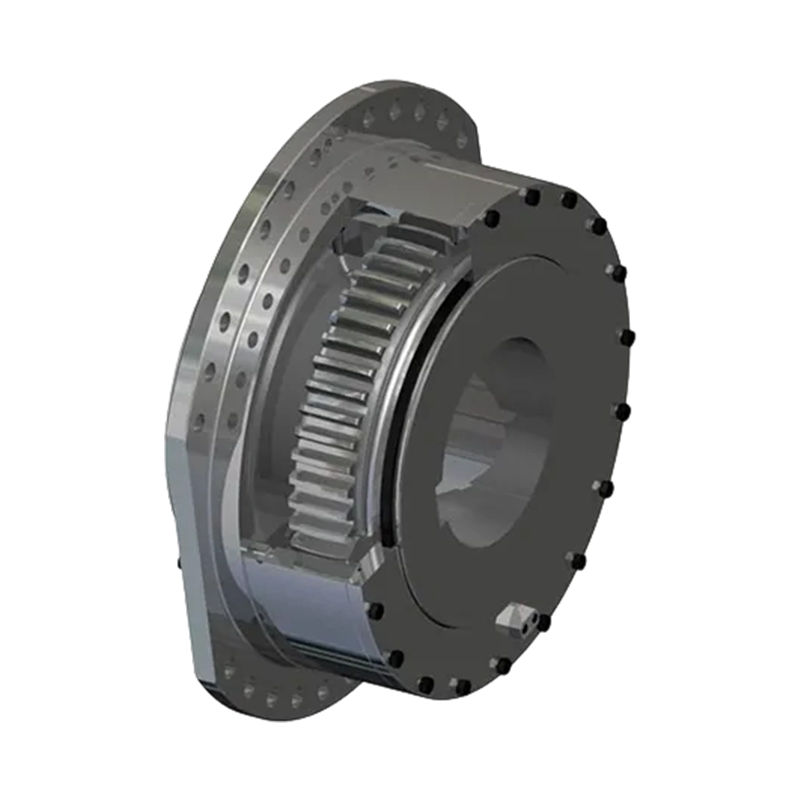

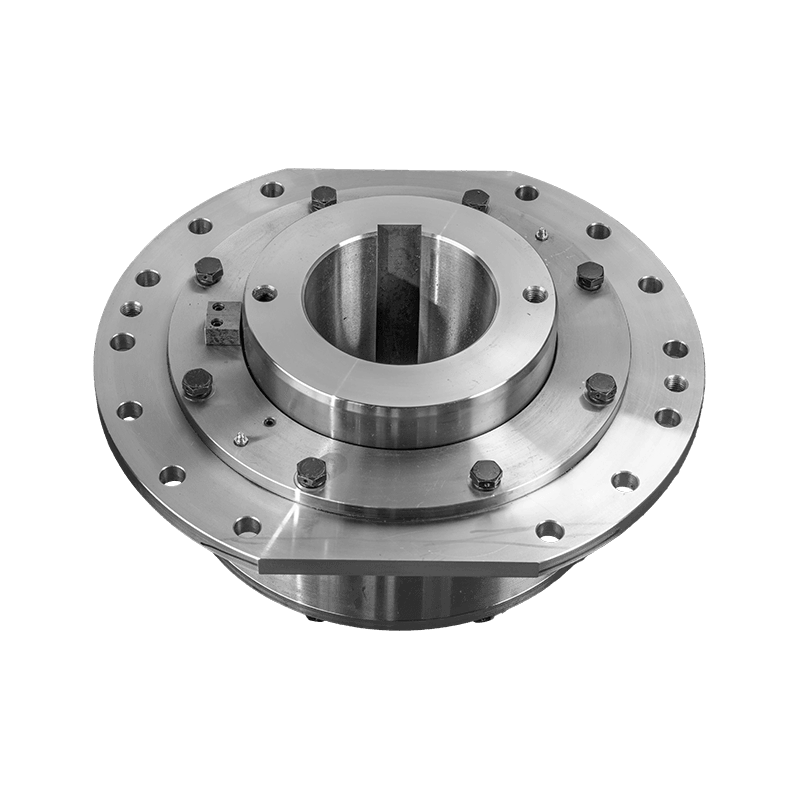

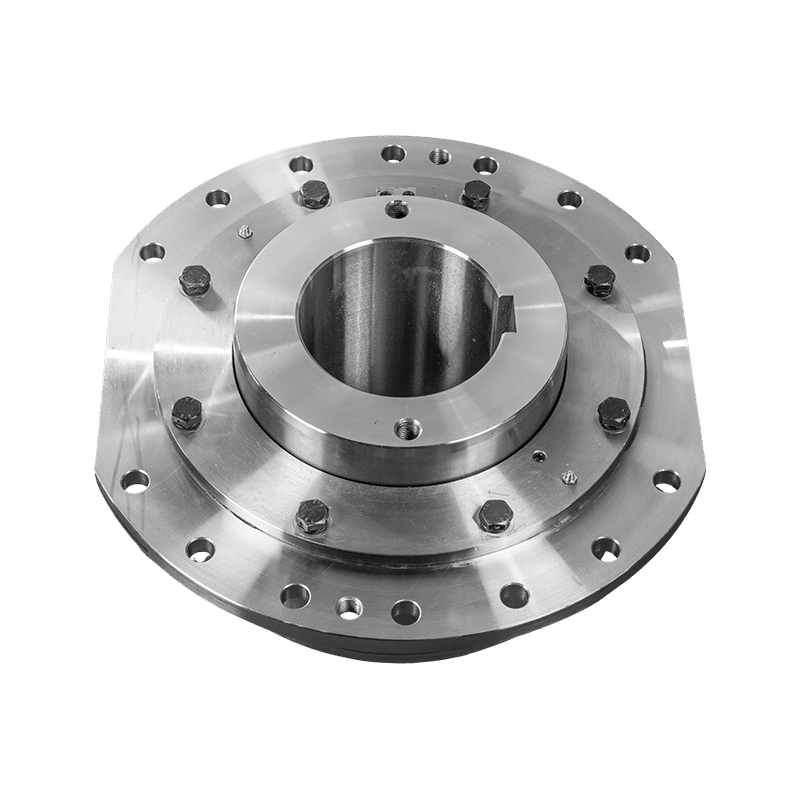

إن وصلة الأسطوانة من نوع GJC عبارة عن مكون نقل عالي الأداء تم تصميمه خصيصًا لأسطوانات آلات الرفع (مثل الرافعات والرافعات). ميزاته الرئيسية هي كما يلي:

1. قدرة تعويض الزاوية المناسبة
بفضل تصميم الأسنان على شكل أسطوانة، فإنه يسمح بإزاحة زاوية كبيرة بين المحورين (عادةً ±0.5°). وهذا قابل للتكيف بشكل كبير مع أخطاء تركيب محور الأسطوانة ومحور المخفض في آلات الرفع، بالإضافة إلى الانحراف الديناميكي أثناء التشغيل.

2. قدرة تحمل عالية وصلابة
تتمتع بقدرة عالية على نقل عزم الدوران، وهيكل مدمج، ويمكنها تحمل أحمال الصدمات والاهتزازات الكبيرة، مما يلبي متطلبات الأحمال الثقيلة لعمليات الرفع.

3. تشحيم وختم ممتاز
وعادة ما تكون مجهزة بأجهزة إغلاق موثوقة، والتي يمكن أن تمنع بشكل فعال تسرب مواد التشحيم ودخول الغبار والماء، مما يطيل عمر خدمة سطح السن.

4. تركيب وصيانة مريحة
يسمح التصميم عادةً بدرجة معينة من التعديل تحت الحمل وتدعم بعض النماذج التثبيت أو التفكيك المحوري، مما يسهل الصيانة في مكان ضيق.

5. طريقة خاصة لتوصيل الطبلة
تم تصميمه خصيصًا للأسطوانة، وعادةً ما يعتمد اتصالاً مباشرًا بين حلقة الأسنان الداخلية وغطاء الأسطوانة (لحام أو اتصال مسمار)، ويتم توصيل غلاف الأسنان الخارجي بعمود الإخراج للمخفض لتحقيق دفع الأسطوانة.

ملخص: يجمع اقتران نوع GJC بين مرونة التروس على شكل أسطوانة مع الصلابة للأحمال الثقيلة، وهو عنصر أساسي في نظام قيادة أسطوانة آلات الرفع.

اتصل بنا

تحميل ملف PDF

السابق: QGC type involute spline coupling spherical roller coupling(Q/YJ16029X-2018)
التالي: وصلة أسطوانة من نوع QJC (Q/YJ16027X-2018)

معلمات المنتج

إرسال رسالة

المعايير الفنية

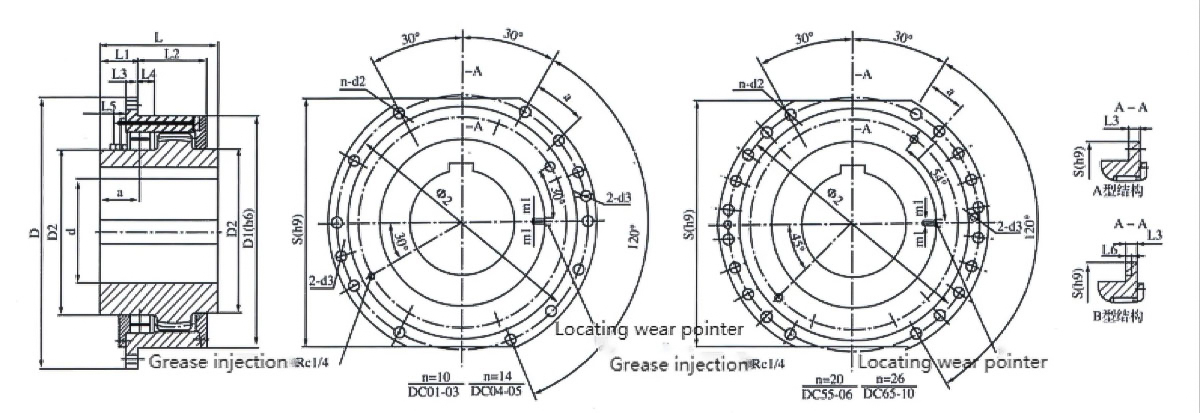

المعلمات الأساسية والأبعاد الرئيسية لوصلة أسطوانة GJC

نوع	السرعة المسموح بها	العزم الاسمي	الحمل الشعاعي	فتحة المحور		البعد الكلي (مم)									أبعاد توصيل البكرة							مقياس التآكل مل	محوري التخليص إكس _ماكس	موضع التحميل e	لحظة من الجمود 1/كجم·م²	القداس م/كجم
	n_max	T_max	F_max	قطر	طول	D	D₁	D₂	L₁	L₂	L₃	L₄	L₅	L₆	S	Φ2	n-d₂	الترباس	a	d₃	r
	r/min	KN·m	KN	d_max	L_min	mm									mm							mm
GJC01A	200	16	18	110	185	400	280	180	80	85	15	25	26	11	360	360	10-18	م16	30	م16	2.5	1	±2.5	88	1	80
GJC01B											20
GJC02 A	200	22.4	25	125	200	420	310	212	80	95	15	25	26	11	380	380	10-18	م16	30	م16	2.5	1	±2.5	88	1.5	100
GJC02 B											20
GJC03 A	200	31.5	35.5	150	225	450	340	230	80	105	20	25	34	11	400	400	10-22	م20	30	م20	2.5	1	±2.5	88	2.5	120
GJC03 B
GJC35 A	200	45	50	160	235	510	400	250	95	115	20	30	34	15	460	460	10-22	م20	30	م20	2.5	1.4	±2.5	106	3	150
GJC35 B											25
GJC04 A	200	63	71	200	250	550	420	280	95	130	20	30	34	15	500	500	14-22	م20	20	م20	2.5	1.4	±2.5	106	4.5	190
GJC04 B											25
GJC05 A	200	90	90	220	265	580	450	315	95	145	20	30	34	15	530	530	14-22	م20	20	م20	2.5	1.4	±2.5	110	7.25	245
GJC05 B											25
GJC55 A	200	125	112	240	290	620	500	345	101	160	25	35	35	19	560	560	20-22	م20	13.3	م20	2.5	1.8	±2.5	110	10.3	330
GJC55 B											30
GJC06 A	200	160	140	260	300	650	530	375	101	170	25	35	35	19	580	600	20-22	م20	13.3	م20	2.5	1.8	±2.5	116	15.5	385
GJC06 B											30
GJC65 A	200	190	165	270	300	665	545	387	101	175	25	35	35	19	590	615	25-22	م20	10	م20	4	1.8	±2.5	116	18.3	435
GJC65 B											30
GJC07 A	200	250	180	280	310	680	560	400	101	180	25	35	35	19	600	630	26-22	م20	10	م20	4	1.8	±2.5	116	21.4	485
GJC07 B											30
GJC08 A	200	315	224	300	345	720	600	437	111	185	35	43	35	21	640	660	26-26	م24	10	م24	4	2.2	±2.5	118	30.6	550
GJC08 B
GJC09 A	200	450	280	340	380	780	670	487	111	213	35	43	35	21	700	730	26-26	م24	10	م24	4	2.2	±2.5	118	40.2	650
GJC09 B
GJC10 A	200	560	335	380	420	850	730	545	111	230	35	43	35	21	760	800	26-26	م24	10	م24	4	2.2	±2.5	120	65.1	890
GJC10 B
GJC11 B	200	710	450	420	420	950	800	600	120	240	40	50	36	26	840	880	26-32	م30	10	م24	5	3	±3	131	100	1000
GJC12 B	200	1000	600	460	440	1010	850	650	127	256	46	50	36	30	890	940	26-32	م30	10	م24	5	3	±3	134	140	1225
GJC13 B	200	1250	750	500	470	1090	930	720	137	282	50	55	36	32	960	1020	20-32	م30	10	م24	5	3	±3	145	207	1540
GJC14 B	200	1600	900	540	490	1170	1010	780	140	297	55	60	36	36	1030	1100	26-32	م30	10	م30	5	3	±3	150	310	1922
GJC15 B	200	2000	1100	580	510	1270	1090	840	145	318	60	70	36	40	1120	1200	26-32	م30	10	م30	5	3	±3	162	449	2395
GJC16 B	200	2500	1300	640	540	1430	1240	960	145	346	60	70	36	40	1260	1360	26-32	م30	10	م30	6	4	±4	168	809	3370
GJC17 B	200	3150	1600	700	570	1540	1340	1050	159	365	70	80	38	50	1360	1460	26-38	م36	10	م30	6	4	±4	181	1177	4170
GJC18 B	200	4000	2000	780	600	1640	1440	1150	159	394	70	80	38	50	1460	1560	26-38	م36	10	م30	6	4	±4	191	1634	4930
