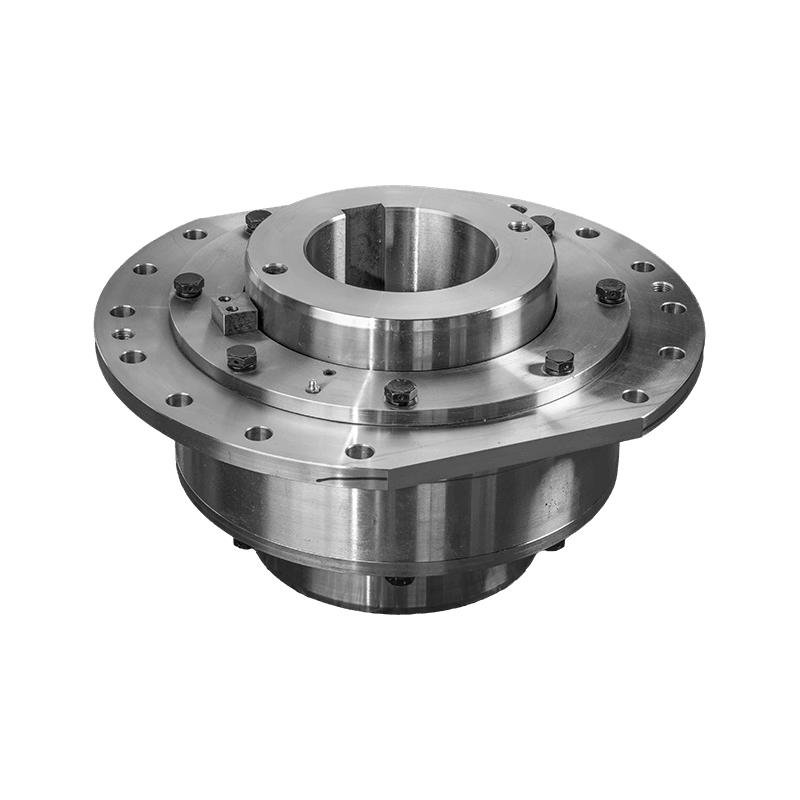

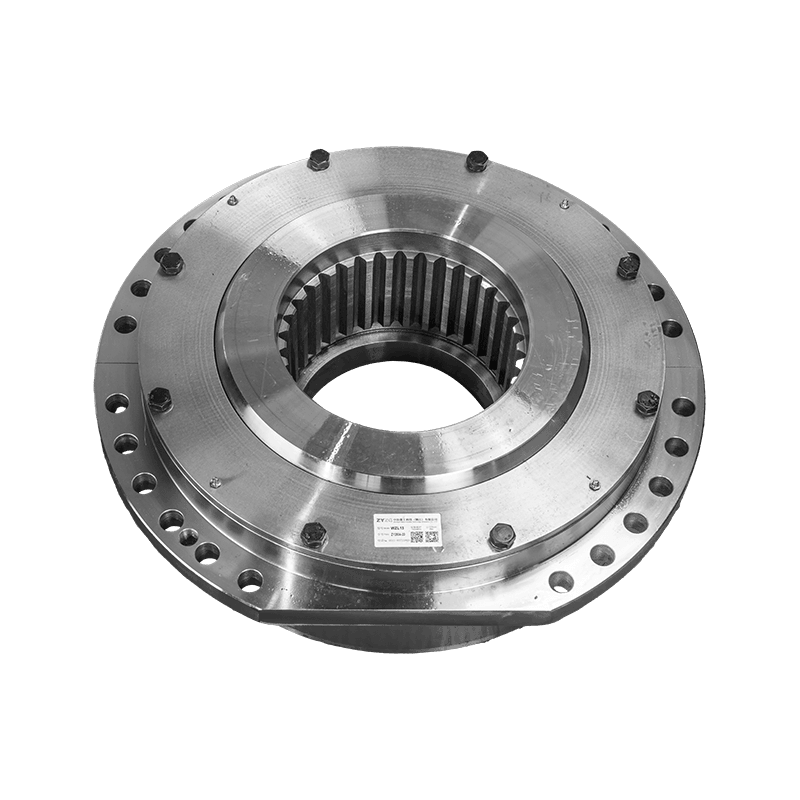

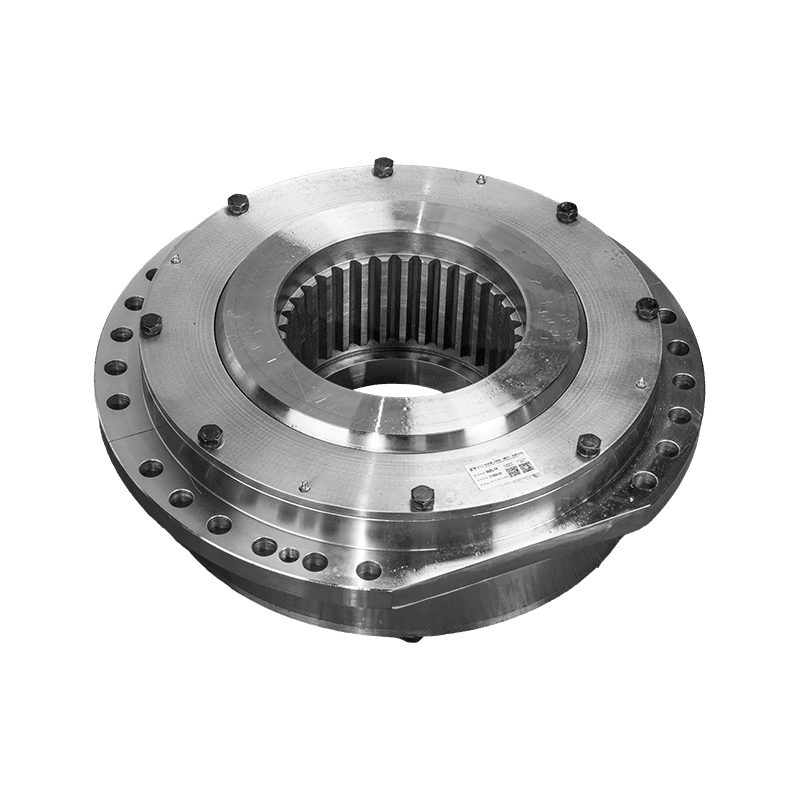

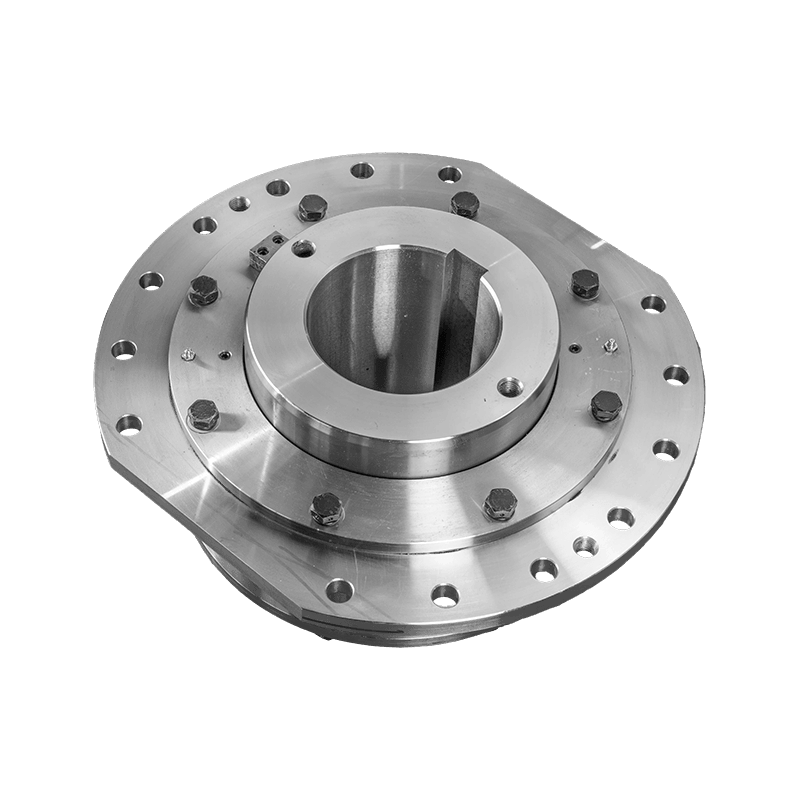

وصلة أسطوانة من نوع QJC (Q/YJ16027X-2018)

Name: وصلة أسطوانة من نوع QJC (Q/YJ16027X-2018)
Rating: 5 (99 reviews)

يعد اقتران الأسطوانة من النوع QJC مكونًا ميكانيكيًا موثوقًا وفعالًا للغاية مصممًا لنقل عزم الدوران بين عمودين، ويشيع استخدامه في التطبيقات الصناعية المختلفة. تشتهر هذه الوصلة بمتانتها وتعدد استخداماتها، وقد تم تصميمها لتحمل العمليات الشاقة مع ضمان نقل الطاقة بسلاسة.
تم تصنيع وصلة الأسطوانة من النوع QJC بمكونات مصممة بدقة، وتتميز بتصميم قوي يمكنه التعويض بشكل فعال عن الاختلالات الزاوية والمتوازية والمحورية بين الأعمدة، وبالتالي تقليل تآكل المعدات المتصلة. تساهم مرونتها وقدرتها على استيعاب الاختلالات في تقليل متطلبات الصيانة وتعزيز طول عمر الآلات.

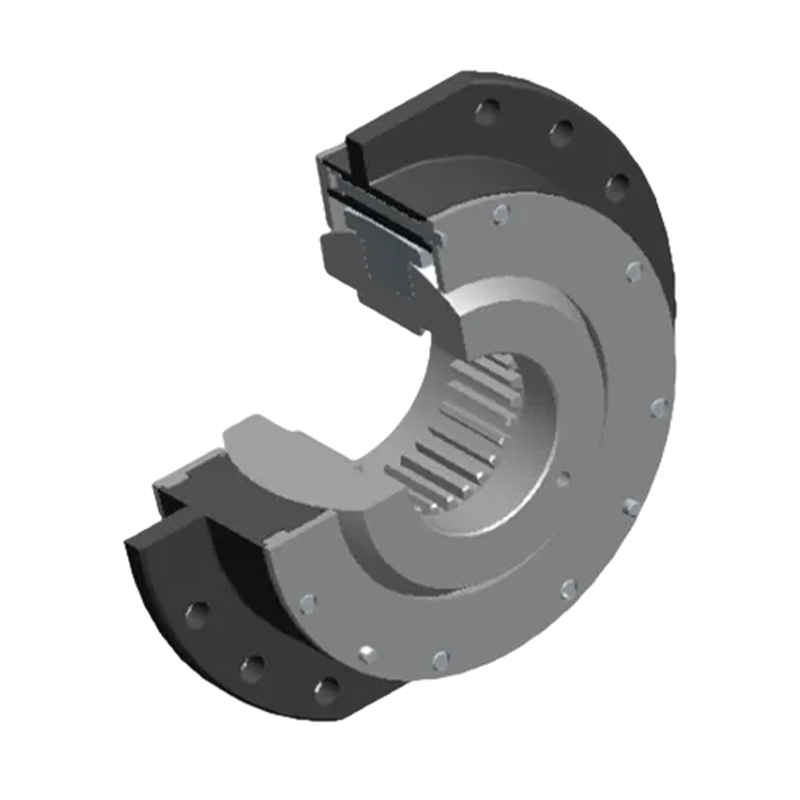

إحدى السمات المميزة لوصلة الأسطوانة من النوع QJC هي تصميمها البسيط والفعال، والذي يتكون من محورين على شكل أسطوانة مع شرائح داخلية أو أسنان تتشابك مع عنصر مطاطي موضوع بينهما. يعمل هذا العنصر المطاطي كوسادة تعمل على تخفيف الاهتزازات والصدمات، وبالتالي حماية المعدات المتصلة من التلف وضمان التشغيل السلس حتى في البيئات الصعبة.
تم تصميم أداة التوصيل باستخدام مواد عالية الجودة مثل الفولاذ أو سبائك الفولاذ، مما يضمن متانة استثنائية ومقاومة للتآكل والتآكل والتعب. يتيح هذا البناء القوي للوصلة التعامل مع أحمال عزم الدوران العالية بكفاءة، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات الصناعية بما في ذلك توليد الطاقة والتعدين والبحرية والتصنيع.
يعد تركيب وصيانة وصلة الأسطوانة من نوع QJC أمرًا بسيطًا، ويتطلب الحد الأدنى من وقت التوقف عن العمل والعمالة. يسمح تصميمها المعياري بالتفكيك وإعادة التجميع بسهولة، مما يبسط إجراءات التفتيش والإصلاح والاستبدال.
بشكل عام، يعد اقتران الأسطوانة من نوع QJC بمثابة شهادة على الموثوقية والكفاءة والمتانة في تطبيقات نقل الطاقة، مما يوفر للمشغلين الصناعيين حلاً فعالاً من حيث التكلفة لضمان التشغيل السلس وزيادة الإنتاجية إلى الحد الأقصى.

اتصل بنا

تحميل ملف PDF

السابق: وصلة أسطوانة GJC (Q/YJ 16028X-2018)
التالي: وصلة تروس أسطوانية لحلقة تروس داخلية من النايلون NC (Q/YG14021X-2018)

معلمات المنتج

إرسال رسالة

المعايير الفنية

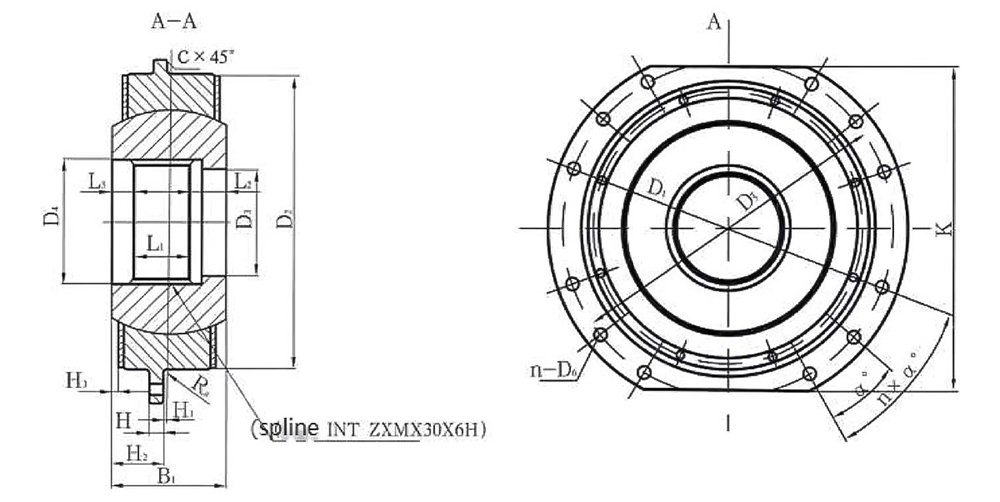

المعلمات الأساسية والأبعاد الرئيسية لوصلة أسطوانة QJC

نوع	عزم الدوران الاسمي N·m	عزم نقل كN.m						خدد	K	B₁	D₁	D₂	D₃	D₄	D₅	H	H₁	H₂	H₃	L₁	L₂	L₃	n-D₆	الترباس	n×α°	را	ج	لحظة من الجمود I/kg·m²	القداس m/kg
		الطبقة العاملة
		M3	M4	M5	M6	M7	M8
QJC01	6.3	6.3	5.6	5	4.5	4	3.55	15Zx3م	250	80	300	190	40	50	260	12	3	37	4	30	18	22	8-14	م12	1×40	1.6	1.6	0.13	18.9
QJC02	9	9	8	7.1	6.3	5.6	5	18Zx5م	280	84	320	200	50	60	280	15	3	39	5	30	22	22	8-18	م16	1×40	1.6	2	0.19	22.6
QJC03	12.5	12.5	11.2	10	9	8	7.1	22Zx3م	300	92	340	220	60	70	300	15	3	43	5	35	25	22	8-18	م16	1×40	2	2	0.27	28
QJC04	16	16	14	12.5	11.2	10	9	27Zx3م	320	97	360	240	70	85	320	15	4	44.5	5.5	40	25	22	8-18	م16	1×40	2	2.5	0.37	32.8
QJC05	20	20	18	16	14	12.05	11.2	18Zx5م	340	127	380	260	80	100	340	15	4	59.5	10.5	50	25	37	8-18	م16	1×40	2	2.5	0.56	47
QJC06	25	25	22.4	20	18	16	14	22Zx5م	360	137	400	280	100	120	360	15	5	63.5	10.5	55	30	37	8-18	م16	1×40	2	2.5	0.76	57
QJC07	40	40	35.5	31.5	28	25	22.4	28Zx5م	400	157	450	340	120	140	400	15	5	73.5	12.5	70	35	37	2-22	م20	2×20	2.5	3	1.65	90
QJC08	63	63	56	50	45	40	35.5	30Zx5م	450	167	500	380	140	160	450	20	6	77.5	13.5	75	40	37	2-22	م20	2×20	2.5	3	2.86	122
QJC09	80	80	71	63	56	50	45	34Zx5م	500	182	550	420	160	180	500	20	6	85	16	85	45	37	2-22	م20	2×20	2.5	3	4.49	157
QJC10	125	125	112	100	90	80	71	38Zx5م	530	192	580	450	180	200	530	20	6	90	14	95	45	37	2-22	م20	2×20	2.5	4	6.18	190
QJC11	200	200	180	160	140	125	112	26Zx8م	580	207	650	530	190	222	600	25	7	96.5	15.5	10	45	37	2-22	م20	2×20	2.5	4	12.5	290
QJC12	315	315	280	250	224	200	190	30Zx8م	600	222	680	560	220	254	630	25	7	104	16	12	45	37	24-22	م20	5×10	2.5	5	16.4	335
QJC13	400	400	355	315	280	250	222	34Zx8م	640	237	710	600	250	286	660	35	8	110.5	17.5	13	45	37	24-26	م24	5×10	3	6	23.13	393
QJC14	500	500	450	400	355	315	280	38Zx8م	700	262	780	670	280	318	730	35	8	123	16	15	55	37	24-28	م24	5×10	3	5	39.18	551
QJC15	630	630	560	500	450	400	355	44Zx8م	760	287	850	730	320	366	800	35	9	134.5	17.5	17	60	37	24-55	م24	5×10	3	6	59.25	693
QJC16	800	800	710	630	560	500	450	50Zx8م	860	352	950	840	360	420	900	45	10	166	37	22	60	52	24-26	م24	5×10	3	6	114.5	1250
QJC17	1120	1120	1000	900	800	710	630	44Zx10م	1020	410	1120	975	400	460	1055	50	15	190	37	26	60	65	24-29	م27	5×10	4	6	260.4	1950
QJC18	1490	1490	1380	1250	1120	1000	900	56Zx10م	1100	430	1200	1055	540	580	1135	60	25	190	37	27	60	70	24-29	م27	5×10	4	6	337.8	2250

ملاحظة: إذا كنت بحاجة إلى مواصفات أكبر لوصلة الأسطوانة، فيمكننا أيضًا تصميمها وتصنيعها.
