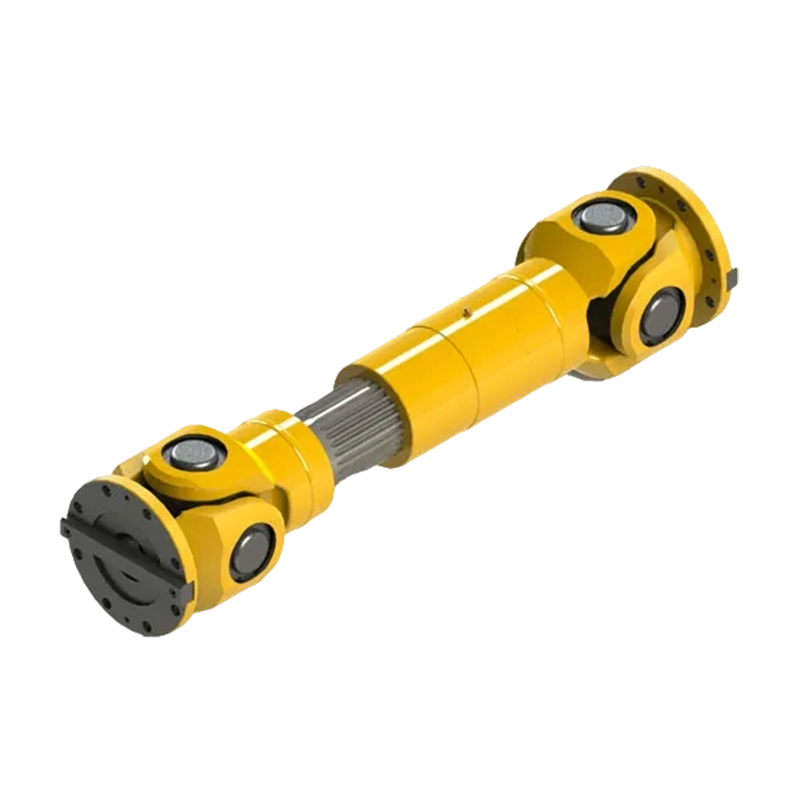

وصلة عالمية ملحومة بالتمدد القياسي SWC-BH
يعد وصلة اللحام العالمية التلسكوبية القياسية SWC حلاً متعدد الاستخدامات وموثوقًا به لنقل عزم الدوران بين الأعمدة ذات المحاذاة الزاوية غير الصحيحة. تم تصميم هذا الاقتران لتلبية معايير الصناعة، ويُستخدم على نطاق واسع في تطبيقات مختلفة حيث تكون المرونة ونقل الطاقة بكفاءة أمرًا بالغ الأهمية.
المميزات:
- التصميم التلسكوبي: يتضمن وصلة SWC هيكلًا تلسكوبيًا، مما يسمح له باستيعاب عدم المحاذاة الزاوية والنزوح المحوري، مما يوفر المرونة في توصيلات العمود.
- البناء الملحوم: تم تصميم أداة التوصيل بدقة، وتتميز ببنية ملحومة قوية تضمن المتانة والقوة، مما يجعلها مناسبة للبيئات الصناعية الصعبة.
- نقل عزم الدوران العالي: بفضل تصميمها الفعال، تتفوق أداة التوصيل SWC في نقل مستويات عالية من عزم الدوران، مما يساهم في الأداء الأمثل في تطبيقات نقل الطاقة.
- تعويض عدم محاذاة الزاوية: تم تصميم أداة التوصيل للتعويض عن الاختلالات الزاوية بين الأعمدة، مما يقلل الضغط والتآكل على المعدات المتصلة ويعزز موثوقية النظام بشكل عام.
- سهولة التركيب: تم تصميم وصلة SWC للتركيب السهل، مما يسمح بالتكامل السريع والخالي من المتاعب في الأنظمة الميكانيكية المختلفة.
- التنوع: يُعد اقتران SWC مناسبًا لمجموعة واسعة من التطبيقات، ويُستخدم في الصناعات مثل التصنيع والتعدين والطاقة، حيث يكون نقل عزم الدوران الموثوق والمرونة أمرًا ضروريًا.
- الامتثال للمعايير: تم تصنيع وصلة SWC وفقًا لمعايير الصناعة، مما يضمن الاتساق والتوافق مع الأنظمة والمكونات الموجودة.
التطبيقات:
تجد أداة التوصيل المشتركة العالمية الملحومة التلسكوبية القياسية SWC تطبيقات في مجموعة متنوعة من الصناعات، بما في ذلك على سبيل المثال لا الحصر:
- التصنيع
- التعدين
- الطاقة
- الآلات الصناعية
- مناولة المواد
الخلاصة:
يُعد وصلة اللحام العالمية التلسكوبية القياسية SWC بمثابة حل موثوق وفعال لتعويض عدم المحاذاة الزاوية ونقل عزم الدوران والمرونة في توصيلات العمود. إن تصميمه القوي وامتثاله لمعايير الصناعة يجعله الخيار المفضل للتطبيقات الصناعية المتنوعة، مما يضمن التشغيل السلس للآلات والأنظمة.
- معلمات المنتج
- إرسال رسالة
المعايير الفنية

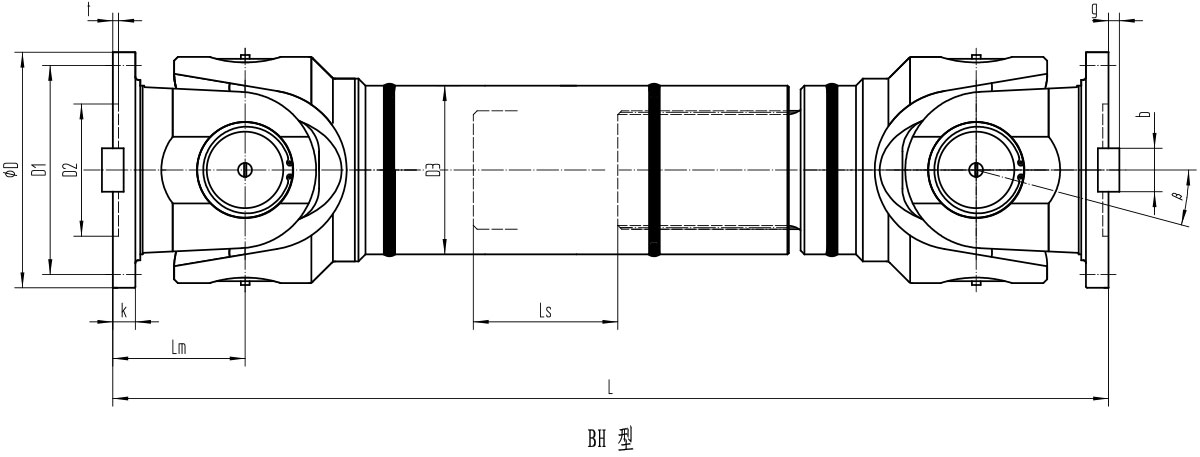

المعلمات الأساسية والأبعاد الرئيسية للوصلة العالمية الملحومة بالتمدد القياسي BH
| نوع | قطر الدوران D/mm | العزم الاسمي Tn/kN·m | عزم التعب Tf/kN·m | عامل الحياة في المحمل L | زاوية المحور β/(°) | كمية التمدد والانكماش Ls/mm | البعد/مم | لحظة الجمود I/kg·m² |
القداس m/kg |
|||||||||||
| Lmin | D₁ (jS11) |
D₂ (H7) |
D₃ | Lm | n×φd | k | t | b (h9) |
g | Lmin | زيادة 100 ملم |
Lmin | زيادة 100 ملم |
|||||||
| SWC100BH | 100 | 2.5 | 1.25 | 5.795×10 -4 | ≤25 | 55 | 405 | 84 | 57 | 60 | 55 | 6×φ9 | 7 | 2.5 | - | - | 0.004 | 0.0002 | 6.1 | 0.35 |
| SWC120BH | 120 | 5 | 2.5 | 4.641×10 -3 | ≤25 | 80 | 485 | 102 | 75 | 70 | 65 | 8×φ11 | 8 | 2.5 | - | - | 0.011 | 0.0004 | 10.8 | 0.55 |
| SWC150BH | 150 | 10 | 5 | 0.51×10 -1 | ≤25 | 80 | 590 | 130 | 90 | 89 | 80 | 8×φ13 | 10 | 3 | - | - | 0.042 | 0.0016 | 24.5 | 0.85 |
| SWC180BH | 180 | 22.4 | 11.2 | 0.245 | ≤15 | 100 | 840 | 155 | 105 | 114 | 110 | 8×φ17 | 17 | 5 | 24 | 7 | 0.175 | 0.007 | 70 | 2.8 |
| SWC200BH | 200 | 36 | 18 | 1.115 | ≤15 | 110 | 860 | 170 | 120 | 133 | 115 | 8×φ17 | 17 | 5 | 28 | 8 | 0.314 | 0.013 | 98 | 3.7 |
| SWC225BH | 225 | 56 | 28 | 7.812 | ≤15 | 140 | 920 | 196 | 135 | 152 | 120 | 8×φ17 | 20 | 5 | 32 | 9 | 0.538 | 0.023 | 122 | 4.9 |
| SWC250BH | 250 | 80 | 40 | 2.82×10 1 | ≤15 | 140 | 1035 | 218 | 150 | 168 | 140 | 8×φ19 | 25 | 6 | 40 | 12.5 | 0.966 | 0.028 | 172 | 5.3 |
| SWC285BH | 285 | 120 | 58 | 8.28×10 1 | ≤15 | 140 | 1190 | 245 | 170 | 194 | 160 | 8×φ21 | 27 | 7 | 40 | 15 | 2.011 | 0.05 | 263 | 6.3 |
| SWC315BH | 315 | 160 | 80 | 2.79×10 2 | ≤15 | 140 | 1315 | 280 | 185 | 219 | 180 | 10×φ23 | 32 | 8 | 40 | 15 | 3.605 | 0.08 | 382 | 8 |
| SWC350BH | 350 | 225 | 110 | 7.44×10 2 | ≤15 | 150 | 1440 | 310 | 210 | 245 | 194 | 10×φ23 | 35 | 8 | 50 | 16 | 5.316 | 0.146 | 532 | 11.5 |
| SWC390BH | 390 | 320 | 160 | 1.86×10 3 | ≤15 | 170 | 1590 | 345 | 235 | 267 | 215 | 10×φ25 | 40 | 8 | 70 | 18 | 12.16 | 0.222 | 738 | 15 |
| SWC440BH | 440 | 500 | 250 | 8.25×10 3 | ≤15 | 190 | 1875 | 390 | 255 | 325 | 260 | 16×φ28 | 42 | 10 | 80 | 20 | 21.42 | 0.474 | 1190 | 21.7 |
| SWC490BH | 490 | 700 | 350 | 2.154×10 4 | ≤15 | 190 | 1985 | 435 | 275 | 351 | 270 | 16×φ31 | 47 | 12 | 90 | 22.5 | 34.10 | 0.69 | 1542 | 27.3 |
| SWC550BH | 550 | 1000 | 500 | 6.335×10 4 | ≤15 | 240 | 2300 | 492 | 320 | 426 | 305 | 16×φ31 | 50 | 12 | 100 | 22.5 | 68.92 | 1.357 | 2380 | 34 |
