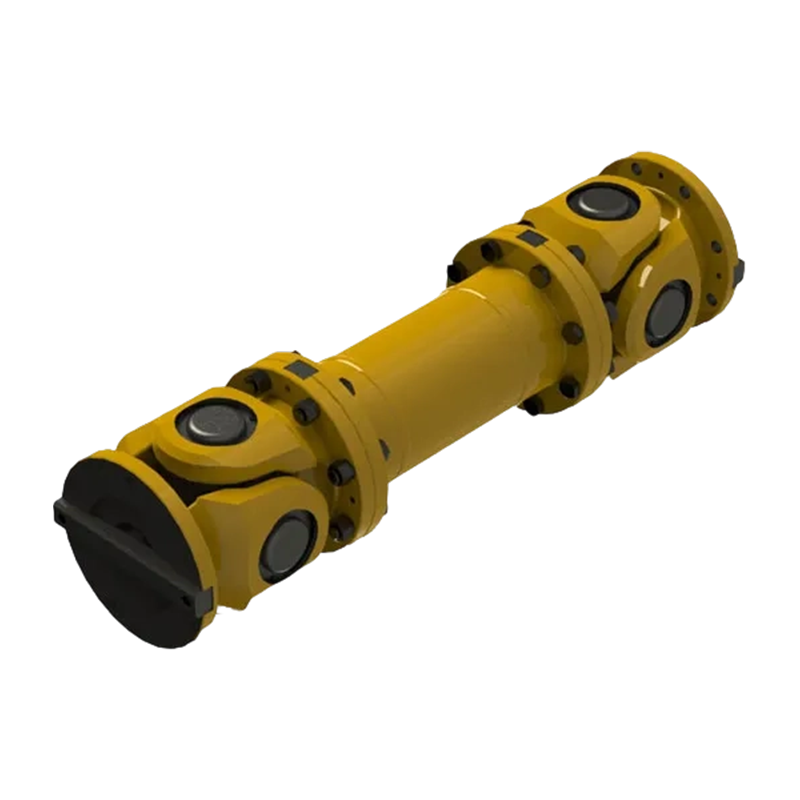

وصلة عالمية من نوع SWC-WF بدون لحام تمدد
المقدمة: إن وصلة الشفة العالمية من نوع SWC-WF بدون لحام التمدد هي حل مصمم بدقة للتطبيقات التي تتطلب نقل عزم دوران قوي دون تعقيدات ميزات التمدد أو اللحام. من خلال الجمع بين فوائد تصميم الحافة والبساطة في التركيب، تم تصميم هذا الوصل لتلبية متطلبات البيئات الصناعية حيث يكون نقل الطاقة الموثوق به وسهولة التكامل أمرًا بالغ الأهمية.
الميزات الرئيسية:
- تصميم الحافة بدون اللحام التوسعي: يدمج اقتران SWC-WF تصميم الشفة دون لحام التمدد، مما يوفر حلاً مبسطًا وفعالًا للتطبيقات حيث لا تكون الحركة المحورية هي الاعتبار الأساسي. يعمل اختيار التصميم هذا على تبسيط عملية التثبيت ويزيل الحاجة إلى عمليات اللحام.
- التكوين المشترك العالمي: بفضل تصميم المفصل العالمي، يتفوق وصلة SWC-WF في التعويض عن عدم المحاذاة الزاوية، وتقليل الضغط على مكونات الآلات المتصلة، وضمان التشغيل السلس والموثوق به.
- بناء متين: تم تصنيع الوصلة من مواد عالية الجودة، وهي مصممة لتكون متينة وتوفر طول العمر والموثوقية في البيئات الصناعية الصعبة.
- الهندسة الدقيقة: تم تصميم أداة التوصيل بدقة لتحسين كفاءة نقل عزم الدوران، وتقليل تآكل المعدات المتصلة وضمان الحد الأدنى من فقدان الطاقة.
- استقرار الحافة: يضيف تصميم الحافة ثباتًا إلى أداة التوصيل، مما يضمن اتصالاً آمنًا بين الأعمدة ويساهم في المتانة الشاملة للنظام.
- التنوع في التطبيقات: تجد أداة التوصيل SWC-WF تطبيقات في العديد من الصناعات، بما في ذلك التصنيع ومعالجة الورق والمعالجة الكيميائية، حيث يوفر تصميم شفتها بدون اللحام بالتمدد حلاً موثوقًا لنقل الطاقة.
التطبيقات:
إن وصلة الحافة العالمية من نوع SWC-WF بدون اللحام بالتمدد مناسبة تمامًا لمجموعة من التطبيقات، بما في ذلك:
- آلات التصنيع
- معدات معالجة الورق
- أنظمة المعالجة الكيميائية
الخلاصة:
يُعد اقتران الحافة العالمي من نوع SWC-WF بدون اللحام بالتمدد حلاً موثوقًا ومباشرًا للتطبيقات الصناعية التي تتطلب نقل عزم الدوران بكفاءة دون الحاجة إلى ميزات التمدد أو اللحام. إن تصميم الحافة والبناء المتين وتعدد الاستخدامات يجعلها خيارًا مثاليًا للصناعات التي تعطي الأولوية لسهولة التركيب والموثوقية والأداء الفعال في أنظمة نقل الطاقة.
- معلمات المنتج
- إرسال رسالة
المعايير الفنية

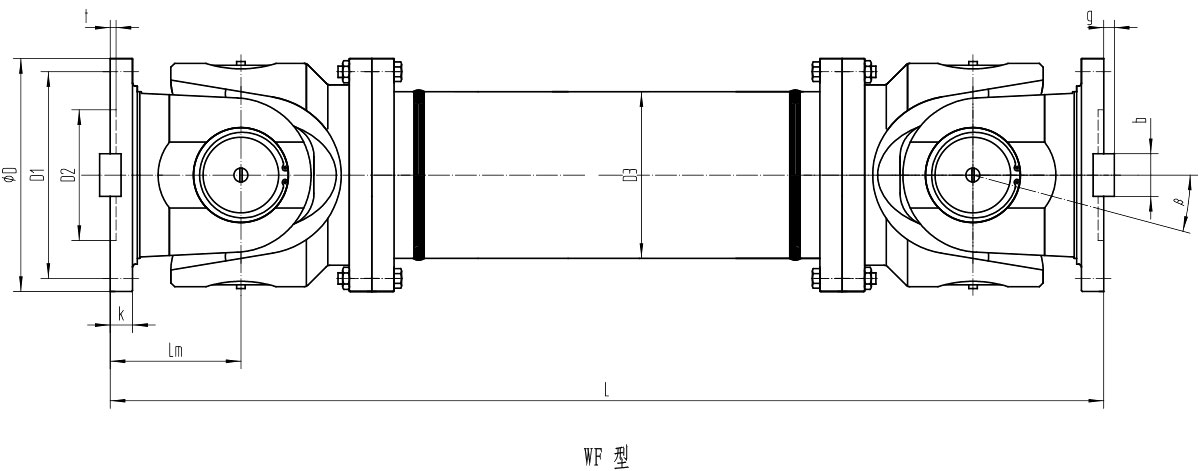

المعلمات الأساسية والأبعاد الرئيسية للوصلة العالمية كبيرة الحجم من نوع WF بدون شفة تمدد
| نوع | قطر الدوران D/mm | العزم الاسمي Tn/kN·m | عزم التعب Tf/kN·m | عامل الحياة في المحمل L | زاوية المحور β/(°) | البعد/مم | لحظة الجمود 1/كجم·م² |
الكتلة م/كجم | |||||||||||
| Lmin | D₁(js11) | D₂(H7) | D₃ | Lm | n×φd | k | t | b(h9) | g | Lmin | زيادة 100 ملم |
Lmin | زيادة 100 ملم |
||||||
| SWC180WF | 180 | 22.4 | 11.2 | 0.245 | ≤15 | 560 | 155 | 105 | 114 | 110 | 8×φ17 | 17 | 5 | 24 | 7 | 0.248 | 0.007 | 58 | 2.8 |
| SWC200WF | 200 | 36 | 18 | 1.115 | ≤15 | 585 | 170 | 120 | 133 | 115 | 8×φ17 | 17 | 5 | 28 | 8 | 0.316 | 0.013 | 82 | 3.7 |
| SWC225WF | 225 | 56 | 28 | 7.812 | ≤15 | 610 | 196 | 135 | 152 | 120 | 8×φ17 | 20 | 5 | 32 | 9 | 0.636 | 0.023 | 93 | 4.9 |
| SWC250WF | 250 | 80 | 40 | 2.82×10¹ | ≤15 | 715 | 218 | 150 | 168 | 140 | 8×φ19 | 25 | 6 | 40 | 12.5 | 1.352 | 0.028 | 143 | 5.3 |
| SWC285WF | 285 | 120 | 58 | 8.28×10¹ | ≤15 | 810 | 245 | 170 | 194 | 160 | 8×φ21 | 27 | 7 | 40 | 15 | 2.664 | 0.051 | 220 | 6.3 |
| SWC315WF | 315 | 160 | 80 | 2.79×10² | ≤15 | 915 | 280 | 185 | 219 | 180 | 10×φ23 | 32 | 8 | 40 | 15 | 4.469 | 0.08 | 300 | 8 |
| SWC350WF | 350 | 225 | 110 | 7.44×10² | ≤15 | 980 | 310 | 210 | 245 | 194 | 10×φ23 | 35 | 8 | 50 | 16 | 7.189 | 0.146 | 387 | 11.5 |
| SWC390WF | 390 | 320 | 160 | 1.86×10³ | ≤15 | 1100 | 345 | 235 | 267 | 215 | 10×φ25 | 40 | 8 | 70 | 18 | 13.18 | 0.222 | 588 | 15 |
| SWC440WF | 440 | 500 | 250 | 8.25×10³ | ≤15 | 1290 | 390 | 255 | 325 | 260 | 16×φ28 | 42 | 10 | 80 | 20 | 23.25 | 0.474 | 880 | 21.7 |
| SWC490WF | 490 | 700 | 350 | 2.154×10⁴ | ≤15 | 1360 | 435 | 275 | 351 | 270 | 16×φ31 | 47 | 12 | 90 | 22.5 | 41.89 | 0.69 | 1263 | 27.3 |
| SWC550WF | 550 | 1000 | 500 | 6.335×10⁴ | ≤15 | 1510 | 492 | 320 | 426 | 305 | 16×φ31 | 50 | 12 | 100 | 22.5 | 68.48 | 1.357 | 1663 | 34 |
