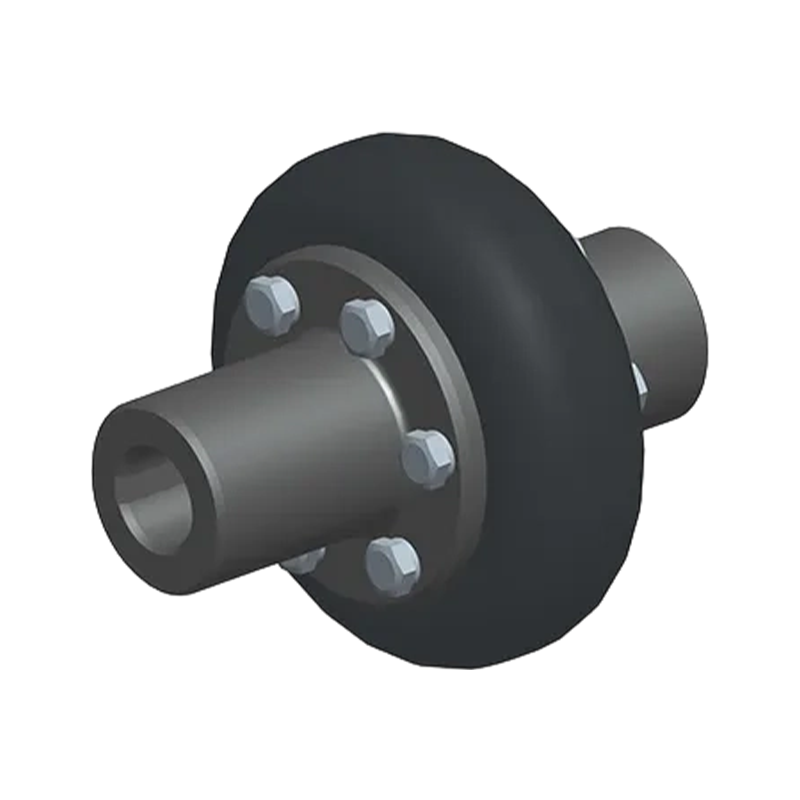

وصلة إطارات من نوع LCB (Q/YC 34010X-2018)
نوع LCB عبارة عن أداة توصيل إطارات متكاملة من النوع المحدب مدعومة بالهيكل العظمي. ميزاته الرئيسية هي كما يلي.
1. مرونة عالية وتقليل قوي للاهتزاز: يتم دمج جسم الإطار المطاطي مع الإطار الفولاذي من خلال عملية الفلكنة. صلابة الالتواء منخفضة، وقدرات الاهتزاز والتخزين ممتازة. يمكنه امتصاص تأثيرات الأحمال الثقيلة واهتزازات التشغيل والإيقاف المتكررة، مما يحمي المحرك/علبة التروس.
2. قدرة تعويضية كبيرة : يمكنه التعويض عن الإزاحة المحورية من ±5 إلى ±10 مم، والإزاحة الشعاعية من 1 إلى 5 مم، والإزاحة الزاوية من 1.5° إلى 3°، والتكيف مع أخطاء التثبيت وتشوهات حالة العمل.
3. نقل موثوق للأحمال الثقيلة: يعزز الإطار قدرة التحمل. إن تغطية عزم الدوران الاسمي واسعة (تصل إلى عشرات الآلاف من نيوتن متر)، مع عدم وجود خلوص التوائي. يكون نقل الطاقة مستقرًا في ظل الدوران الأمامي والخلفي والأحمال المتغيرة.
4. تركيب سهل وخالي من الصيانة: لا حاجة للتشحيم. يتم تثبيت جسم الإطار على المحول شبه الكهربائي. التركيب والتفكيك مريحان. تتراوح درجة حرارة العمل من -20°C إلى 80°C، وهي مناسبة لظروف العمل القاسية مثل الرطوبة والغبار والتآكل.
5. هيكل مستقر وعمر خدمة طويل: يعزز الإطار الفولاذي مقاومة جسم الإطار للتمزق والشيخوخة، مما يجعله أكثر متانة من النوع بدون إطار. فهو مناسب للتشغيل المستمر على المدى الطويل.
6. القيود: لا يصلح للأحمال الشعاعية الزائدة. بالنسبة لظروف السرعة العالية (>3000 دورة في الدقيقة)، يلزم التحقق. من الضروري تجنب ارتفاع درجة الحرارة وشيخوخة جسم الإطار.
ملخص
يوفر الوصل ذو الحزام المطاطي عالي المرونة مع إطار فولاذي تعويضًا كبيرًا وتقليلًا قويًا للاهتزازات وميزات خالية من الصيانة. إنه الوصلة المرنة المفضلة للتأثيرات ذات الأحمال الثقيلة والبيئات القاسية.
- معلمات المنتج
- إرسال رسالة
المعايير الفنية

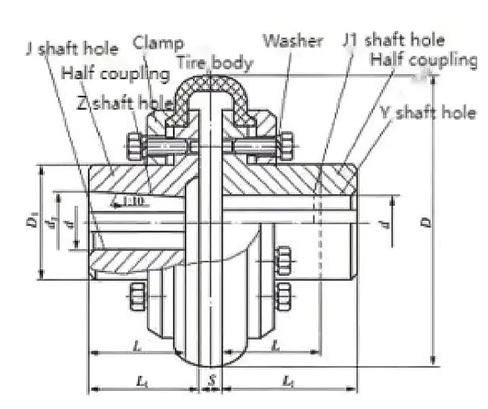

المعلمات الأساسية لربط الإطارات من نوع LCB
| نوع | عزم الدوران الاسمي /N·m | السرعة المسموح بها [n]/r·min⁻¹ | قطر فتحة العمود d₁,d₂ | طول فتحة العمود L | D | D₁ | H | عزم القصور /kg·m² | الكتلة m/kg | |
| Y L | J₁、Z | |||||||||
| L | ||||||||||
| LCB 1 | 10 | 5000 | 6،7 | 16 | — | 63 | 20 | 26 | 0.0003 | 0.4 |
| 8،9 | 20 | — | ||||||||
| 10،11 | 25 | — | ||||||||
| LCB 2 | 50 | 10،11 | 25 | — | 100 | 36 | 32 | 0.0035 | 1.5 | |
| 12،14 | 32 | 27 | ||||||||
| 16،18،19 | 42 | 30 | ||||||||
| LCB 3 | 100 | 4500 | 16،18،19 | 120 | 44 | 39 | 0.01 | 2.2 | ||
| 20،22،24 | 52 | 38 | ||||||||
| LCB 4 | 160 | 4200 | 22،24 | 52 | 38 | 140 | 50 | 45 | 0.021 | 3.1 |
| 25،28 | 62 | 44 | ||||||||
| 30،32،35 | 82 | 60 | ||||||||
| LCB 5 | 224 | 4000 | 25،28 | 62 | 44 | 160 | 60 | 51 | 0.028 | 5 |
| 30،32،35,38 | 82 | 60 | ||||||||
| LCB 6 | 315 | 3600 | 30،32،35,38 | 185 | 70 | 58 | 0.07 | 8.1 | ||
| 40،42،45 | 112 | 84 | ||||||||
| LCB 7 | 500 | 3200 | 35،38 | 82 | 60 | 220 | 85 | 68 | 0.15 | 13 |
| 40،42،45,48,50,55,56 | 112 | 84 | ||||||||
| LCB 8 | 800 | 2600 | 40،42،45,48,50,55,56 | 112 | 84 | 265 | 100 | 82 | 0.3 | 22 |
| 60،63،65 | 142 | 107 | ||||||||
ملاحظة: لا يمكن لوصلتي النصف استخدام فتحات العمود Z1 في نفس الوقت.
