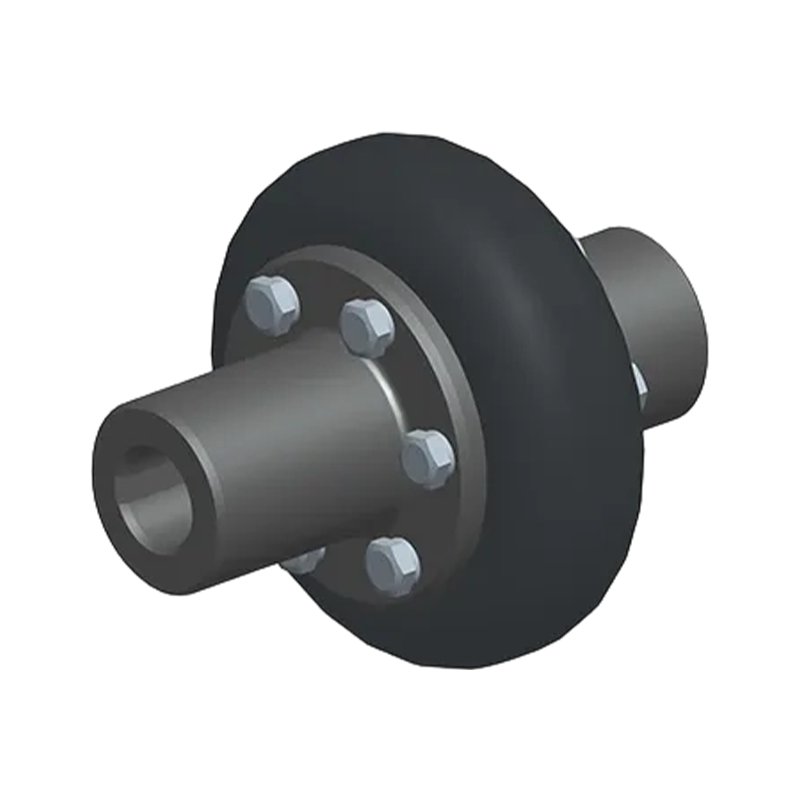

وصلة إطارات من نوع LCA (Q/YC 34009X-2018)

Name: وصلة إطارات من نوع LCA (Q/YC 34009X-2018)
Rating: 5 (99 reviews)

LCA عبارة عن أداة توصيل إطارات شعاعية مقطوعة بدون إطار. ينقل عزم الدوران عن طريق تثبيت جسم الإطار بدون هيكل من خلال ألواح مثبتة بمسامير. ميزاته الأساسية هي:

1. مرونة عالية وتقليل قوي للاهتزاز: يتميز جسم الإطار بدون هيكل بصلابة التوائية منخفضة، مما يوفر تخزينًا ممتازًا وتقليلًا للاهتزاز. يمكنه امتصاص الصدمات والاهتزازات المتكررة عند بدء التشغيل والإيقاف، ولا يحتوي على خلوص التوائي، وهو مستقر في الدوران الأمامي والخلفي. يتراوح عزم الدوران الاسمي من 10 إلى 20000 نيوتن متر، وهو مناسب لظروف التأثير المتوسطة والثقيلة.

2. تعويض النزوح الكبير: ويمكنه التعويض عن ±5 إلى ±10 ملم في الاتجاه المحوري، وحوالي 1 إلى 5 ملم في الاتجاه الشعاعي، وحوالي 1.5° إلى 3° في الاتجاه الزاوي. فهو مناسب لأخطاء التثبيت والتشوهات الناتجة عن ظروف العمل.

3. استبدال سهل وخالي من الصيانة: لا يتطلب الأمر أي تزييت؛ حيث يتم تثبيت جسم الإطار بواسطة الألواح المثبتة بمسامير، مما يسمح باستبدال جسم الإطار وحده بسرعة، مما يؤدي إلى انخفاض تكاليف الصيانة.

4. هيكل بسيط وتكلفة منخفضة: لا يوجد هيكل فولاذي، وأجزاء أقل، ووزن أخف. تعتبر تكاليف التصنيع والشراء أقل من تكاليف نوع LCB/UC مع الهيكل العظمي.

5. القدرة على التكيف والقيود في ظروف العمل: تتراوح درجة حرارة العمل من -20°C إلى 80°C. إنها مناسبة للآلات العامة في البيئات الرطبة والمتربة والاهتزازية والدوران العكسي بشكل متكرر. قدرة التحمل الشعاعي ضعيفة، وهي عرضة لارتفاع درجة الحرارة والشيخوخة عند السرعات العالية (>3000 دورة في الدقيقة). يمكن أن يؤدي التحميل الزائد بسهولة إلى حدوث أحمال إضافية محورية، ويعتمد عمر الخدمة على جودة المطاط. ملخص

يضمن تصميم الفتحة بدون إطار مرونة عالية وتقليل الاهتزاز، مع قدرات تعويض قوية. من الملائم استبدال جسم الإطار وله تكلفة أقل. إنه عبارة عن وصلة مرنة فعالة من حيث التكلفة ومناسبة لظروف التأثير المتوسطة والثقيلة.

اتصل بنا

تحميل ملف PDF

السابق: وصلة إطارات من نوع LCB (Q/YC 34010X-2018)
التالي: وصلة دبوس مرنة من نوع ZCL مع عجلة الفرامل (Q/YZ 33008X-2018)

معلمات المنتج

إرسال رسالة

المعايير الفنية

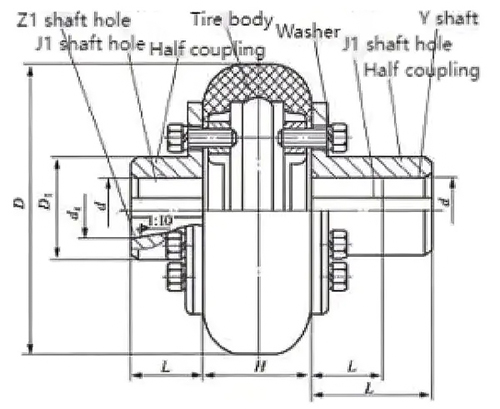

المعلمات الأساسية لربط الإطارات من نوع لCA

نوع	عزم الدوران الاسمي نيوتن متر	السرعة المسموح بها [ن]/ر.دقيقة ^-1	فتحة العمود قطر د ₁ ،د ₂	فتحة العمود length			د	د ₁	س	لحظة الجمود 1/كجم • م ²	القداس م/كجم
				ي	ج、ج ₁ ز
				ل	ل	ل ₁
لCA1	10	5000	6،7	16			63	20	4	0.0004	0.35
			8،9	20
			10،11	25	22
لCA2	20		8،9	20			100	36	8	0.005	1.33
			10،11	25	22
			12،14	32	27
			16،18،19	42	30	35
لCA3	80	4000	18،19	42	30		135	48	12	0.022	3.4
			20،22،24	52	38	42
			25،28	62	44	50
لCA4	160	3150	25،28				180	64	18	0.071	7.4
			30،32،35،38	82	60	65
لCA5	315	2800	30،32،35،38				210	80		0.154	13.5
			40،42،45،48،50	112	84	90
لCA6	630	2500	40،42،45،48،50,55,56				265	100	24	0.46	22.6
لCA7	1250	2000	45،48،50،55،56	112	84	90	310	120	28	0.89	84.8
			60،63،65،70،71،75	142	107	120
لCA8	2500	1600	60،63،65،70،71،75				400	150	38	3.57	74.3
			80،85،90،95	172	132	145
لCA9	5000	1250	80،85،90،95				450	190	42	6.74	111.5
			100،110،120،125	212	167	180
لCA10	10000	وو	100،110،120،125				560	230	51	17.55	191.3
			130،140،150	252	202	220
لCAl1	20000	800	130،140،150	252	202	220	700	280	70	54.1	373
			160,170,180	302	242	270
