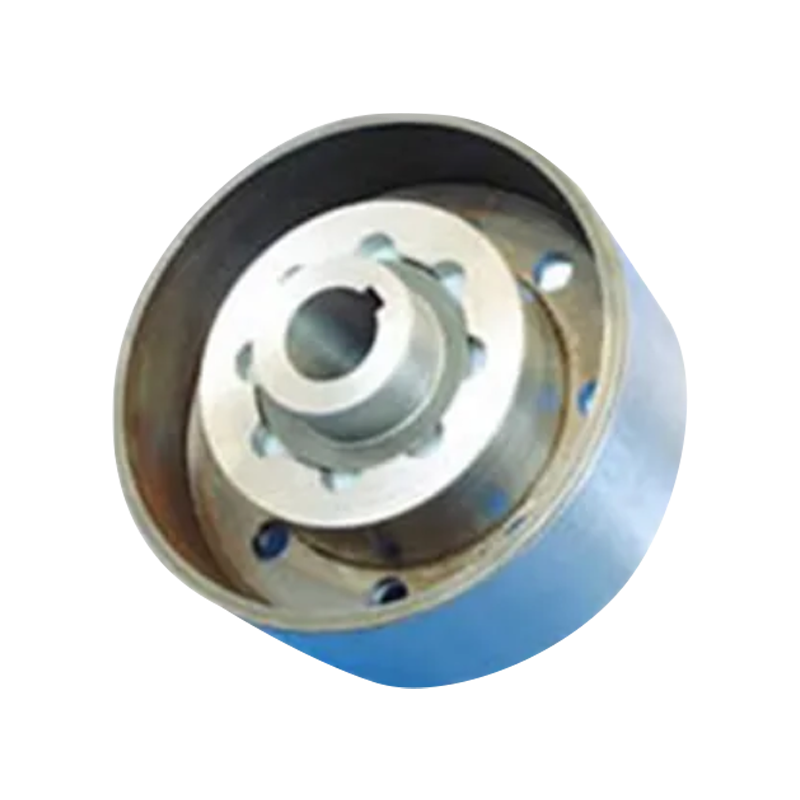

وصلة دبوس مرنة من نوع ZCL مع عجلة الفرامل (Q/YZ 33008X-2018)

Name: وصلة دبوس مرنة من نوع ZCL مع عجلة الفرامل (Q/YZ 33008X-2018)
Rating: 5 (99 reviews)

الوصف الفني لوصلة الدبوس المرنة من نوع ZCL مع عجلة الفرامل

إن وصلة دبوس مرن من نوع ZCL مع عجلة الفرامل عبارة عن وصلة متعددة الأغراض تدمج فرملة عجلة فرامل ناقل الحركة المرن في وحدة واحدة.

تم تصميمه وفقًا لـ GB/T 5015، وهو مناسب لظروف العمل ذات الطاقة المتوسطة والصغيرة مع التشغيل والإيقاف/الكبح المتكرر. يتضمن أدائها الأساسي هيكلًا بسيطًا، وتشغيلًا خاليًا من التشحيم، وفرامل موثوقة، وقدرة تعويض معتدلة، وسهولة الصيانة، وتكلفة منخفضة، في حين أن تقليل الاهتزاز وقدرتها على التحمل أقل من تلك الخاصة بالوصلات الثقيلة.

ميزات الأداء الأساسية

ناقل الحركة المتكامل والكبح: تم دمج نصف الوصلة ودبابيس النايلون المرنة وعجلة الفرامل كوحدة واحدة. يتم نقل عزم الدوران عبر المسامير، وتتعاون عجلة الفرامل مع الفرامل لتحقيق الكبح السريع. فهو مناسب للمعدات التي تتطلب بدء وإيقاف متكرر مثل الرافعات والناقلات، مما يبسط تخطيط الأعمدة.
قدرة تحمل الحمل وعزم الدوران القابلة للتكيف: تغطية نطاق عزم دوران اسمي يبلغ 250–31500 نيوتن متر (لكل GB/T 5015)، مع سرعة دوران مسموح بها ≤6000 دورة في الدقيقة ونطاق درجة حرارة تشغيل -20℃～ 70℃. تتميز المسامير المرنة المصنوعة من النايلون بالتشحيم الذاتي ولا تحتاج إلى صيانة، مما يجعلها مثالية لنقل الطاقة المتوسطة والمتوسطة والصغيرة.
القدرة على تعويض الاختلال المعتدل: قادرة على تعويض عدم المحاذاة المحورية بمقدار 10 مم، وعدم المحاذاة الشعاعية بمقدار ±0.3 مم، وعدم المحاذاة الزاوية بمقدار ≤0.5°. يمكنه التكيف مع أخطاء التثبيت والتشوه الطفيف في العمود، مما يقلل من متطلبات دقة المحاذاة.
التخزين المؤقت والحماية من التحميل الزائد: تخضع المسامير المرنة المصنوعة من النايلون لتشوه القص لتخفيف أحمال الصدمات ويمكنها تحمل الحمل الزائد اللحظي بنسبة 200%، مما يمنع تلف الصدمات الصلبة للمحركات والمخفضات والمكونات الأخرى. فهو مناسب تمامًا لظروف العمل ذات التأثير الخفيف إلى المتوسط.
مزايا الصيانة والتكلفة: يتميز بهيكل بسيط يحتوي على أجزاء قليلة، ويمكن استبدال المسامير ببساطة عن طريق إزالة الحاجز دون تحريك نصف أداة التوصيل، مما يتيح التثبيت والتشغيل السريع. كما أنها توفر تكاليف شراء وصيانة منخفضة.
القيود: إن أداءها في تقليل الاهتزاز والضوضاء أقل من أداء وصلات الأكمام المرنة ووصلات أزهار البرقوق. تكون دبابيس النايلون المرنة عرضة للشيخوخة تحت الأحمال الثقيلة طويلة المدى، مما يجعلها غير مناسبة للتأثير عالي التردد أو النقل عالي الدقة أو البيئات شديدة التآكل.

اتصل بنا

تحميل ملف PDF

السابق: وصلة إطارات من نوع LCA (Q/YC 34009X-2018)
التالي: وصلة تروس مرنة ذات فتحة عمود مخروطية من نوع ZCD (Q/YZ33007X-2018)

معلمات المنتج

إرسال رسالة

المعايير الفنية

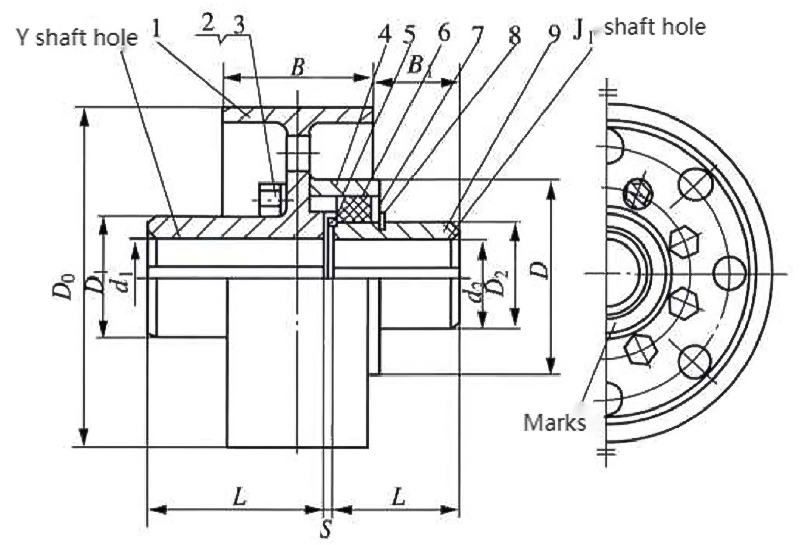

1-عجلة فرامل 2-مسامير 3-حشية 4—كم 5—حاجز داخلي 6-دبابيس 7-حاجز خارجي 8-حاجز 9—نصف وصلة

المعلمات الأساسية والأبعاد الرئيسية لوصلة الدبوس المرنة من نوع ZCL مع عجلة الفرامل

نوع	الاسمية عزم الدوران N•m	مسموح به السرعة [n]/r·min⁻¹	قطر تجويف العمود d₁ d₂	طول تجويف العمود		D₀	D₁	D	D₂	B	B₁	S	لحظة من القصور الذاتي I/kg•m²	القداس m/kg
				ي	J₁
ZCL1	250	4500	16،18،19	42		160	50	98	56	70	9	2	0.018	5.82
			20،22،24	52	38						19			6.05
			25،28	62	44						29			6.17
			30،32،35،38	82	60						49			6.64
ZCL2	630	3800	25،28,	62		200	65	124	70	85	30		0.053	11.15
			30،32،35،38	82	60						50			11.77
			40،42،45،48	112	84						80			12.04
ZCL3	1800	3000	40،42،45،48,50,55,56	112	84	250	90	166	105	105	48.5	3	0.181	28.09
			60،63،65،70	142	107						78.5		0.183	27.54
ZCL4	4500	2450	50،55،56	112	132	315	120	214	130	132	40		0.534	48.75
			60،63،65،70,71,75	142	107						70		0.543	51.69
			80،85،90	172	132						100		0.547	50.21
ZCL5	8000	1900	60،63،65،70,71,75	142	107	400	130	240	145	170	44		1.404	76.51
			80،85،90,95	172	132						74		1.413	76.25
ZCL6	11200	1500	70،71،75	142	107	500	160	280	170	210	40	4	3.812	124.65
			80،85،90,95	172	132						70		3.841	129.73
			100،110،120	212	167						110		3.865	130.61
ZCL7	18000	1200	80،85،90,95	172	132	630	190	330	200	265	42		10.674	216.43
			100،110،120,125	212	167						82		10.742	222.63
			130	252	202						112		10.753	215.03
ZCL8	25000	1050	90،95	172	132	710	220	380	220	300	35		18.96	299.01
			100،110،120,125	212	167						45		19.089	307.92
			130،140،150	252	202						85		19.156	305.42
ZCL9	31500	950	100،110،120,125	212	167	800	245	400	245	340	40	5	33.258	403.84
			130،140،150	252	202						80		33.385	405.68
			160،170،180	302	242						130		33.446	398.57

ملحوظة:

1. يتم حساب عزم القصور الذاتي والكتلة وفقًا لنوع مجموعة فتحة العمود J/Y والحد الأدنى لقطر فتحة العمود.
2. يجب ألا يتجاوز الحمل الزائد قصير المدى ضعفي قيمة عزم الدوران الاسمي Tn.
