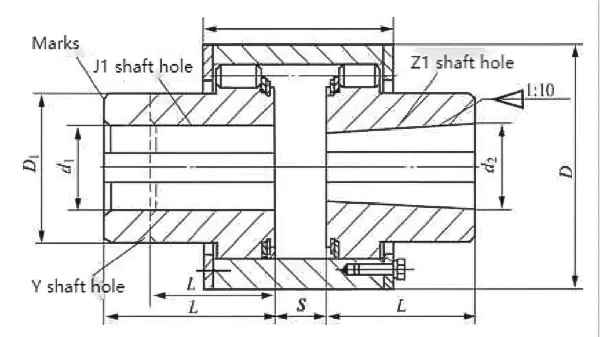

وصلة تروس مرنة ذات فتحة عمود مخروطية من نوع ZCD (Q/YZ33007X-2018)

ميزة أساسية لربط ترس دبوس مرن بفتحة عمود مخروطي من نوع ZCD

1. ملاءمة ممتازة للفتحة المخروطية: أحد طرفيه عبارة عن فتحة عمود مخروطية الشكل، يتم تشديدها بواسطة السطح المخروطي، مما يحقق دقة محاذاة عالية وتركيب وتفكيك مريح. إنه مناسب للاتصال المباشر بعمود الخرج المخروطي للمحرك/مخفض التروس، مما يضمن نقل عزم الدوران بشكل مستقر وموثوق.

2. نقل عزم الدوران عالي التحمل وفعال: نطاق عزم الدوران الاسمي واسع (يصل إلى عدة مئات الآلاف من نيوتن متر)، مع قطر دوران أصغر، وحجم أصغر، ووزن أخف تحت نفس عزم الدوران، والذي يمكن أن يحل محل أداة التوصيل من نوع الأسنان جزئيًا.

3. القدرة على التعويض ثلاثي الأبعاد: يمكن للدبوس المرن وأخدود الأسنان تعويض الانحرافات المحورية (حوالي 1.5~2.5 مم)، والقطرية (حوالي 0.3~0.6 مم)، والزاوية (حوالي 0.5°)، والتكيف مع أخطاء التثبيت وتشوهات حالة العمل.

4. خالية من الصيانة ومنخفضة الضوضاء: دبوس النايلون ذاتي التشحيم، ولا يتطلب أي تشحيم إضافي، وهو نظيف وصديق للبيئة؛ الهيكل بسيط، ويمكن استبدال الدبوس بإزالة لوحة الحماية، مع انخفاض تكاليف الصيانة.

5. هيكل بسيط وتصنيع سهل: أجزاء قليلة، لا تتطلب معالجة تروس عالية الدقة، دورة تصنيع قصيرة، وتكلفة أقل.

6. ظروف العمل والقيود: يتراوح نطاق درجة حرارة العمل بين -20℃ إلى 70℃، وهو مناسب للآلات العامة ذات الأحمال المتوسطة إلى الثقيلة والتشغيل والإيقاف المتكرر؛ كما أن تقليل الاهتزاز والضوضاء متوسط، وغير مناسب للمناسبات ذات المتطلبات الصارمة للتحكم في الاهتزاز/الضوضاء، أو السرعة العالية، أو درجات الحرارة القصوى.

7. الحماية من الحمل الزائد: عند التحميل الزائد، يمكن أن يتشوه الدبوس المرن أو ينكسر لحماية مكونات ناقل الحركة الرئيسية (مثل المحرك والمخفض).
ملخص

بفضل فتحة العمود المخروطية، يتم تحقيق محاذاة عالية الدقة وتجميع/تفكيك مريح. كما أنها تتميز بنقل الأحمال الثقيلة والالتواء، بالإضافة إلى تعويض ثلاثي العناصر. إنه خالي من التشحيم وسهل الصيانة، مما يجعله خيارًا فعالاً من حيث التكلفة لأنظمة تمديد العمود المخروطي المتوسطة والثقيلة.
