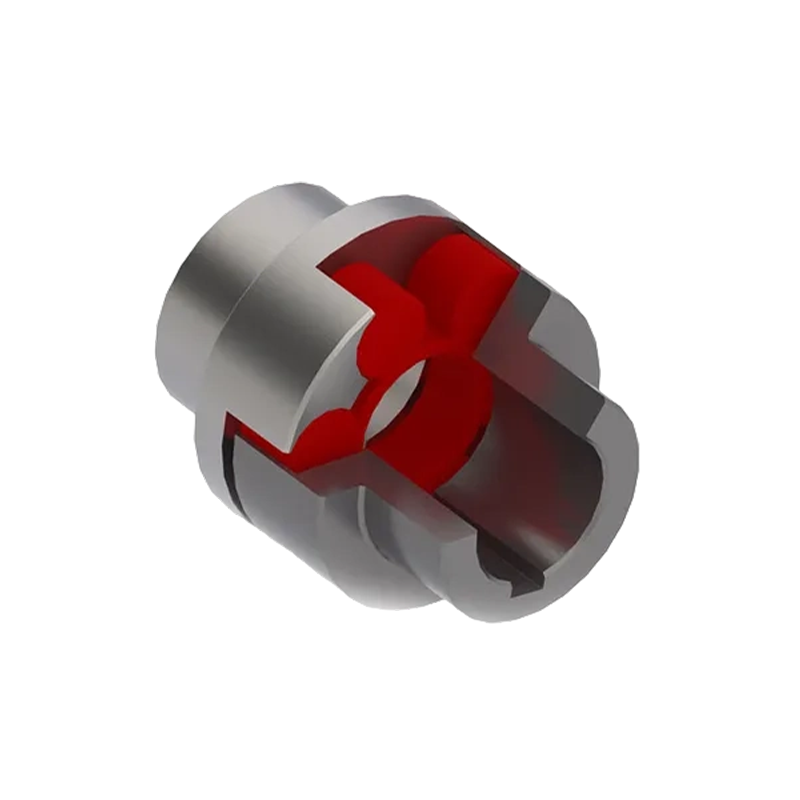

وصلة مرنة على شكل برقوق من نوع MCD (Q/YM 35013X-2018)
في المصطلحات الفنية، يشير اقتران الفك (اقتران العنكبوت) إلى نفس النوع من اقتران المرفقة المرفقة.
أداء الهيكل
1. هيكل بسيط، تفكيك مريح.
2. يتم تضمين العنصر المرن في فجوة الأسنان المحدبة على الحافة الخارجية للوجه النهائي للوصلتين النصفيتين.
3. مع امتصاص الصدمات ومقاومة التآكل وأداء المخزن المؤقت.
4. درجة حرارة العمل-30°~ 80°C.
- معلمات المنتج
- إرسال رسالة
المعايير الفنية

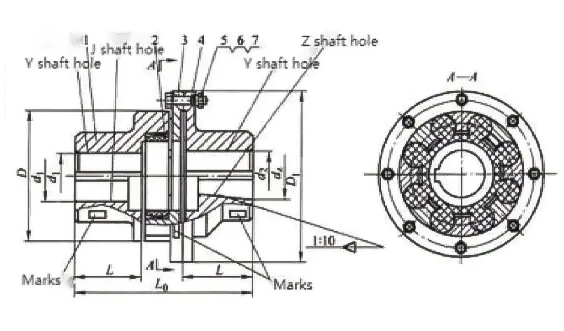

المعلمات الأساسية والأبعاد الرئيسية للاقتران المرن الخماسي MCد
| نوع | عزم الدوران الاسمي Tn/N·m | أقصى عزم الدوران Tmax/N·m |
السرعة المسموح بها [n]/r.min⁻¹ | قطر فتحة العمود d1,d2,dz |
L | L₀ | D | D₁ | نوع العنصر المرن | القداس m/kg |
لحظة من القصور الذاتي I/kg•m² |
| MCD1 | 28 | 50 | 8500 | 12،14،15،18،19،20،22،24،25 | 35 | 92 | 50 | 90 | MT 1 | 1.206 | 0.00082 |
| MCD2 | 50 | 100 | 7600 | 16،18،19،20،22،24،25،28،30 | 38 | 101.5 | 60 | 100 | MT 2 | 1.648 | 0.0014 |
| MCD3 | 112 | 200 | 6900 | 20،22،24،25،28،30،32 | 40 | 110 | 70 | 110 | MT 3 | 2.357 | 0.0024 |
| MCD4 | 160 | 288 | 6200 | 22،24،25،28،30،32،35،38،40 | 45 | 122 | 85 | 125 | MT 4 | 3.556 | 0.005 |
| MCD5 | 355 | 640 | 5000 | 25،28،30،32،35،38،40،42،45 | 50 | 138.5 | 105 | 150 | MT 5 | 6.361 | 0.0135 |
| MCD6 | 450 | 810 | 4100 | 30،32،35،38،40،42،45،48 | 55 | 155 | 125 | 185 | MT 6 | 10.768 | 0.0329 |
| MCD7 | 710 | 1280 | 3700 | 35*،38*،40*،42*،45،48،50،55 | 60 | 172 | 145 | 205 | MT 7 | 15.302 | 0.0581 |
| MCD8 | 1250 | 2250 | 3100 | 45*،48*،50،55،56،60،63،65 | 70 | 195 | 168 | 240 | MT 8 | 22.717 | 0.1175 |
| MCD9 | 2000 | 3600 | 2800 | 55*،56*،60،63،65،70،71،75،80 | 80 | 224 | 198 | 270 | MT 9 | 34.439 | 0.233 |
| MCD10 | 3150 | 5670 | 2500 | 60*،63*،65*،70،71،75،80،85،90،95،100 | 90 | 248 | 228 | 305 | MT 10 | 51.358 | 0.459 |
| MCD11 | 5000 | 9000 | 2200 | 70،71*،75*،80*،85*،90،95،100،110،120 | 100 | 284 | 258 | 350 | MT 11 | 81.302 | 0.977 |
| MCD12 | 7100 | 12780 | 1900 | 80*،85*،90*،95*،100،110،120،125،130 | 115 | 321 | 298 | 400 | MT 12 | 115.53 | 1.751 |
| MCD13 | 12500 | 22500 | 1600 | 90*،95*،100*،110*،120*،125*،130،140،150 | 125 | 348 | 358 | 460 | MT 13 | 161.79 | 3.366 |
| MCD14 | 14000 | 25200 | 1500 | 100*،110*،120*،125*،130*،140،150،160 | 135 | 358 | 400 | 500 | MT 14 | 196.3 | 4.867 |
ملحوظة:
1. كتلة وعزم القصور الذاتي هي قيم تقريبية يتم حسابها وفقًا لمادة الفولاذ المصبوب وأكبر فتحة للعمود
2. يمكن استخدام قطر فتحة العمود مع* لفتحة العمود من النوع Z، إذا كان وفقًا لطول فتحة العمود GB/T3852، فتفاوض مع الشركة المصنعة.
