وصلة مرنة على شكل برقوق من نوع MCS (Q/YM 35014X-2018)

يُشار إلى اقتران المطاط على شكل المشمش في الصناعة باسم اقتران الفك أو اقتران العنكبوت.

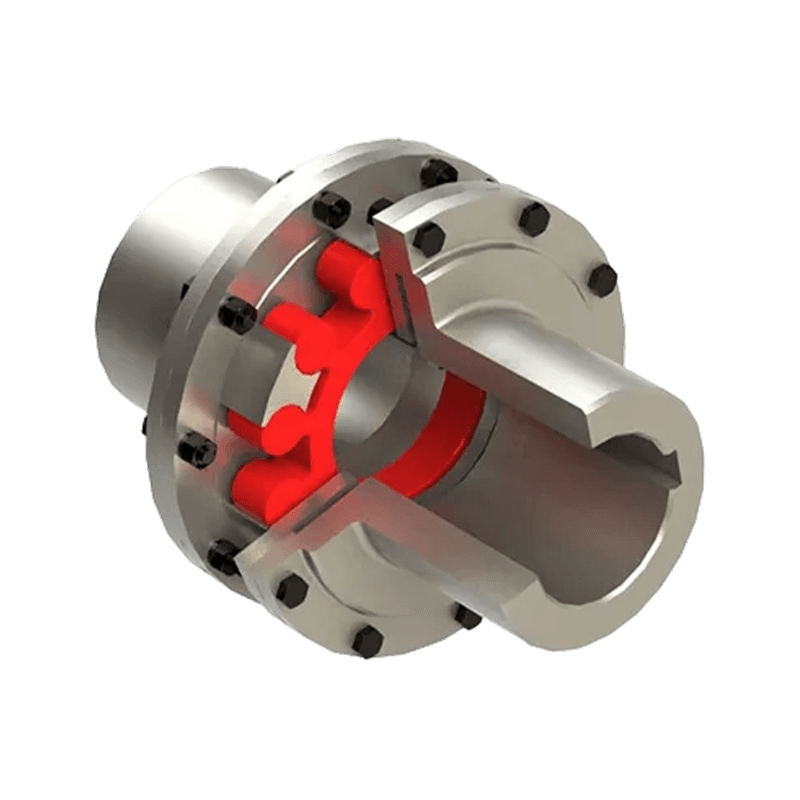

الخصائص الهيكلية للوصلة المرنة على شكل البرقوق من نوع MCS

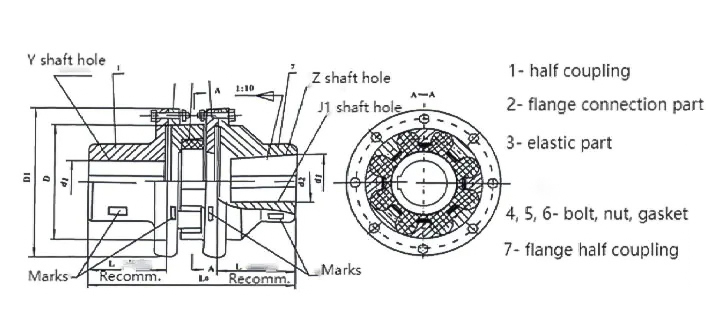

المكونات الأساسية: تتكون بشكل أساسي من اثنين من شبه الارتباطات ذات الحواف مع مخالب بارزة،وقطع توصيل الحواف، وعناصر مرنة على شكل البرقوق، ومسامير، وصواميل، وغسالات، وما إلى ذلك. يتم وضع العناصر المرنة على شكل البرقوق بين المخالب البارزة لشبه الارتباطات لتحقيق اتصال شبه الارتباطات.

تصميم الحافة المزدوجة: تم تجهيز كلا الطرفين بأقراص شفة. من خلال توصيل المكونات مثل البراغي، يمكن توصيلها بالفلنجات أو أسطح التثبيت للمعدات الأخرى، مما يجعل التثبيت أكثر ملاءمة واستقرارًا، ويضمن محورية أداة التوصيل وتوصيل المعدات.

خصائص الأداء

• قدرة قوية على تعويض النزوح: عندما يكون هناك إزاحة نسبية بين العمودين، فإن العناصر المرنة سوف تخضع لتشوه مرن مماثل، وبالتالي تحقيق تعويض تلقائي، ويمكنها التعويض عن الإزاحات الشعاعية والزاوية والمحورية بين العمودين ضمن نطاق معين.
• امتصاص الصدمات وتأثير التخزين المؤقت الجيد: تتمتع العناصر المرنة بمرونة جيدة، مما يمكنها من امتصاص وتخزين الاهتزازات والصدمات بشكل فعال في عملية النقل، وتقليل الضوضاء، وحماية مكونات النقل الخاصة بالمعدات، وإطالة عمر خدمة المعدات.
• كفاءة نقل عالية: يمكن أن تصل كفاءة النقل العامة إلى أكثر من 99%، ويمكنها نقل عزم الدوران بكفاءة، مما يضمن موثوقية نقل الطاقة.
• عملية مستقرة وموثوقة: يتمتع بأداء عزل كهربائي جيد، مما يمكنه تجنب تأثير التداخل الكهربائي على تشغيل المعدات.
• صيانة سهلة: الهيكل بسيط، ولا يتطلب أي تشحيم، وحجم الصيانة صغير، ويمكنه العمل بشكل مستمر لفترة طويلة.
• قابلية التطبيق على نطاق واسع: مناسب للتشغيل المتكرر، والدوران للأمام والخلف، والسرعة المتوسطة، وعزم الدوران المتوسط، وظروف العمل عالية الموثوقية. درجة حرارة بيئة العمل هي -35℃ إلى 80℃، ونقل عزم الدوران الاسمي هو 25-12500 نيوتن متر، والسرعة المسموح بها هي 1500-15300 دورة/دقيقة.
