وصلة مرنة على شكل زائد من نوع MCL-I (Q/YM 35015X-2018)
اقتران الفك واقتران العقرب هما مرادفان لاقتران المرطب المرن على شكل المشمش.
نوع MCL عبارة عن وصلة مرنة على شكل برقوق مع عجلة فرامل (النواة عبارة عن تصميم متكامل لـ "تخزين الحمل الزائد لفرامل ناقل الحركة"، مصنف حسب هيكل عجلة الفرامل على أنه MCL - I (النوع المنقسم) وMCL - II (النوع المتكامل)، بما يتوافق مع معيار GB/T 5272 - 2002). وفيما يلي تحليل مفصل لبنيتها وأدائها:

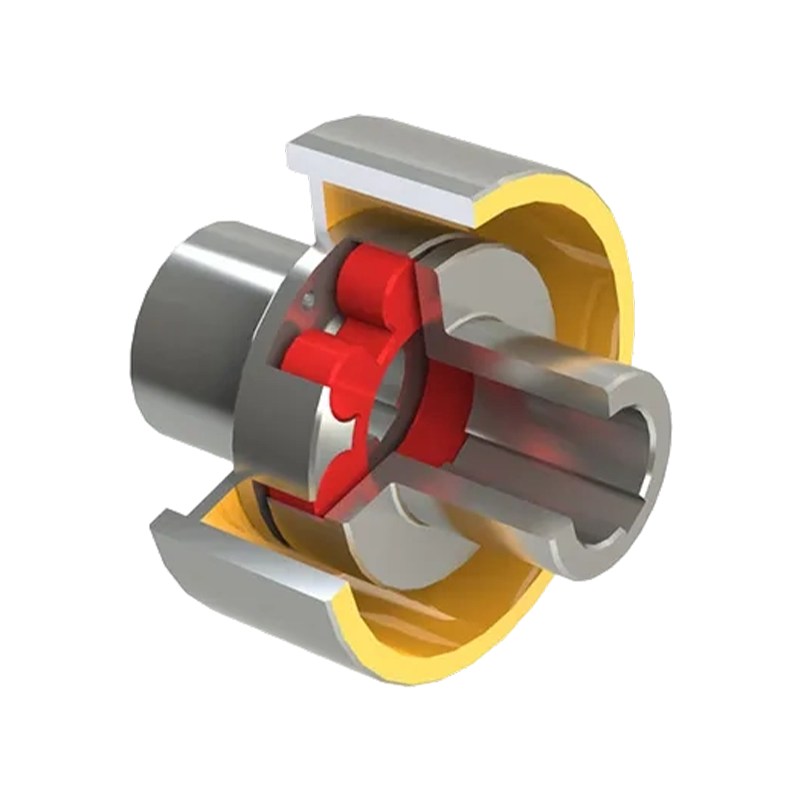

1. الهيكل الأساسي
المكونات الأساسية: نصف اقتران نشط / سلبي بمخالب بارزة،عنصر مرن على شكل برقوق (بولي يوريثين / نايلون مصبوب)، عجلة فرامل (LMZ - مجموعة مقسمة I، MCL - II مدمجة مع نصف اقتران)، مسامير، صواميل، قطع تحديد المواقع، إلخ.
نقل القوة الأساسية ومنطق الكبح
نقل عزم الدوران: يتم ضغط المخالب البارزة لنصف أداة التوصيل والعنصر المرن بشكل قطري وربطها لنقل عزم الدوران، ويمكن أن يعوض تشوه العنصر المرن انحراف نظام العمود.
وظيفة الكبح: تتعاون عجلة الكبح مع الفرامل الخارجية لتحقيق التوقف السريع أو تحديد موضع المعدات. تتمتع عجلة الكبح المتكاملة MCL - II بقوة أعلى وهي مناسبة لظروف الكبح المتكررة.
خصائص التجميع: يتم تثبيت العنصر المرن بين المخالب البارزة لنصفي الوصلات، ويجب تحريك نصف الوصلة محوريًا للاستبدال. - I (النوع المنقسم) وMCL - II (النوع المتكامل)، يتوافقان مع معيار GB/T 5272 - 2002. وفيما يلي تحليل مفصل لبنيتها وأدائها:
1. الهيكل الأساسي
المكونات الأساسية: نصف اقتران نشط / سلبي بمخالب بارزة،عنصر مرن على شكل برقوق (بولي يوريثين / نايلون مصبوب)، عجلة فرامل (LMZ - مجموعة مقسمة I، MCL - II مدمجة مع نصف اقتران)، مسامير، صواميل، قطع تحديد المواقع، إلخ.
نقل القوة الأساسية ومنطق الكبح
- نقل عزم الدوران: يتم ضغط المخالب البارزة لنصف أداة التوصيل والعنصر المرن بشكل قطري وربطها لنقل عزم الدوران، ويمكن أن يعوض تشوه العنصر المرن انحراف نظام العمود.
- وظيفة الكبح: تتعاون عجلة الكبح مع الفرامل الخارجية لتحقيق التوقف السريع أو تحديد موضع المعدات. تتمتع عجلة الكبح المتكاملة MCL - II بقوة أعلى وهي مناسبة لظروف الكبح المتكررة.
- خصائص التجميع: يتم تثبيت العنصر المرن بين المخالب البارزة لنصفي الوصلة، ويجب تحريك نصف الوصلة محوريًا للاستبدال.
- معلمات المنتج
- إرسال رسالة
المعايير الفنية

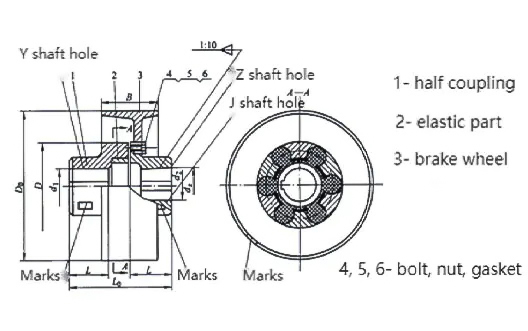

المعلمات الأساسية للربط المرن الخماسي من النوع MCL-I والحجم الرئيسي
| نوع | عزم الدوران الاسمي Tn/N·m | السرعة المسموح بها [n]/r.min⁻¹ | قطر فتحة العمود d1,d2,dz |
L | L₀ | D₀ | B | D | نوع العنصر المرن | القداس m/kg |
لحظة من القصور الذاتي I/kg·m² |
| MCL5-I-160 | 355 | 4750 | 25،28،30،32،35،38،40،42،45 | 50 | 127 | 160 | 70 | 105 | MT 5 | 6.602 | 0.019 |
| MCL5-I-200 | 3800 | 25،28،30،32،35،38،40،42،45 | 200 | 85 | 9.204 | 0.044 | |||||
| MCL6-I-200 | 450 | 30،32،35،38،40،42،45،48 | 55 | 143 | 125 | MT 6 | 11.45 | 0.052 | |||
| MCL7-I-200 | 710 | 35*،38*،40*،42*،45،48،50،55،56 | 60 | 159 | 145 | MT 7 | 13.96 | 0.064 | |||
| MCL7-I-250 | 3050 | 35*،38*،40*،42*،45،48،50،55،56 | 250 | 105 | 20.09 | 0.144 | |||||
| MCL8-I-250 | 1250 | 45*،48*،50،55،56،60،63،65 | 70 | 181 | 168 | MT 8 | 24.65 | 0.175 | |||
| MCL8-I-315 | 2400 | 45*،48*،50،55،56،60،63،65 | 315 | 135 | 34.13 | 0.374 | |||||
| MCL9-I-315 | 2000 | 50*،55*،56*،60،63،65،70،71،75،80 | 80 | 208 | 198 | MT 9 | 41.67 | 0.45 | |||
| MCL9-I-400 | 1900 | 50،55*،56*،60،63،65،70،71،75،80 | 400 | 170 | 65.61 | 1.259 | |||||
| MCL10-I-40 | 3150 | 60*،63*،65*،70،71،75،80،85،90،95،100 | 90 | 230 | 228 | MT 10 | 74.53 | 1.4 | |||
| MCL10-I-50 | 1500 | 60*،63*،65*،70،71،75،80،85،90،95،100 | 500 | 210 | 110.6 | 3.472 | |||||
| MCL11-I-50 | 5000 | 70*،71*،75*،80*،85،90،95،100،110،120 | 100 | 260 | 258 | MT 11 | 121.7 | 3.715 | |||
| MCL12-I-63 | 7100 | 1200 | 80*،85*،90*،95*،100،110،120،125،130 | 115 | 297 | 630 | 265 | 298 | MT 12 | 213.7 | 10.24 |
| MCL13-I-71 | 12500 | 1050 | 90*،95*،100*،110*،120*،125،130،140،150 | 125 | 323 | 710 | 300 | 358 | MT 13 | 341.6 | 19.99 |
| MCL14-I-80 | 14000 | 950 | 100*،110*،120*،125*،130*،140*،150،160 | 135 | 333 | 800 | 340 | 400 | MT 14 | 510.1 | 39.36 |
