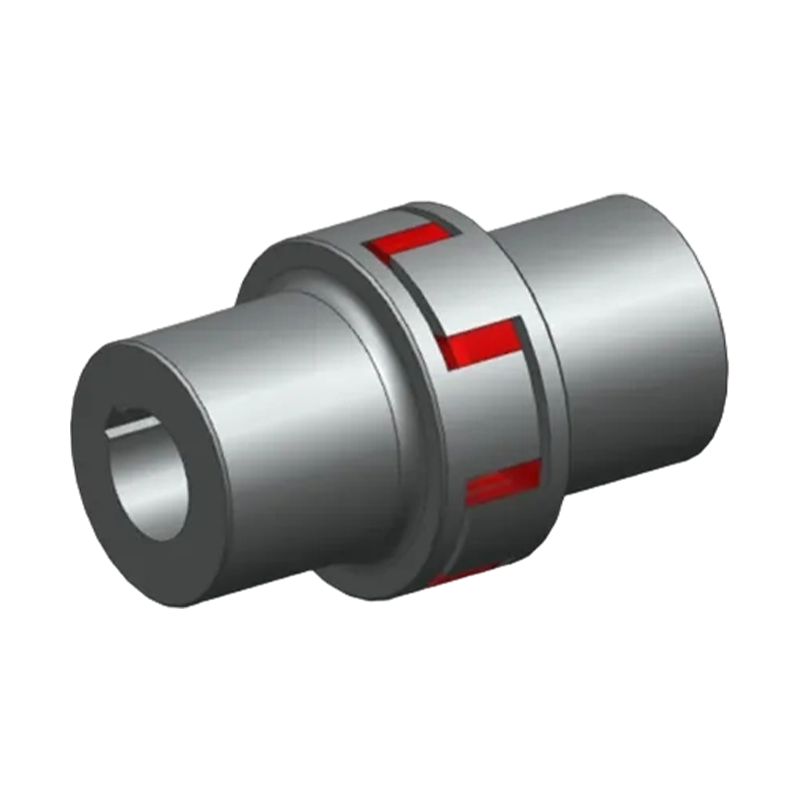

وصلة مرنة على شكل نجمة من نوع XC (Q/YX36019X-2018)
ما يُعرف بقابض المرفقات على شكل الخوخ يُسمى أيضًا قابض الفك أو قابض العنكبوت.
أداء الهيكل:
1. حجم صغير،قصور ذاتي صغير.
2. الوصلة مصنوعة من البلاستيك الهندسي كمكونات مرنة،عازلة، امتصاص الصدمات، مقاومة التآكل، درجة حرارة العمل -35- 80 درجة مئوية؛ خالية من الصيانة.
3. يقتصر الإيلاستومر على كتلة مخلب محدبة،والتي يمكنها تجنب التشوه الداخلي الناجم عن التأثير والتشوه الخارجي الناجم عن قوة الطرد المركزي. إن السطح المقعر الكبير للمخلب المحدب يجعل الضغط السطحي على السن الملتوي صغيرًا، ولن يتآكل السن أو يتشوه حتى لو تعرض للحمل الزائد.
4. تركيب إدخال المحور.
- معلمات المنتج
- إرسال رسالة
المعايير الفنية

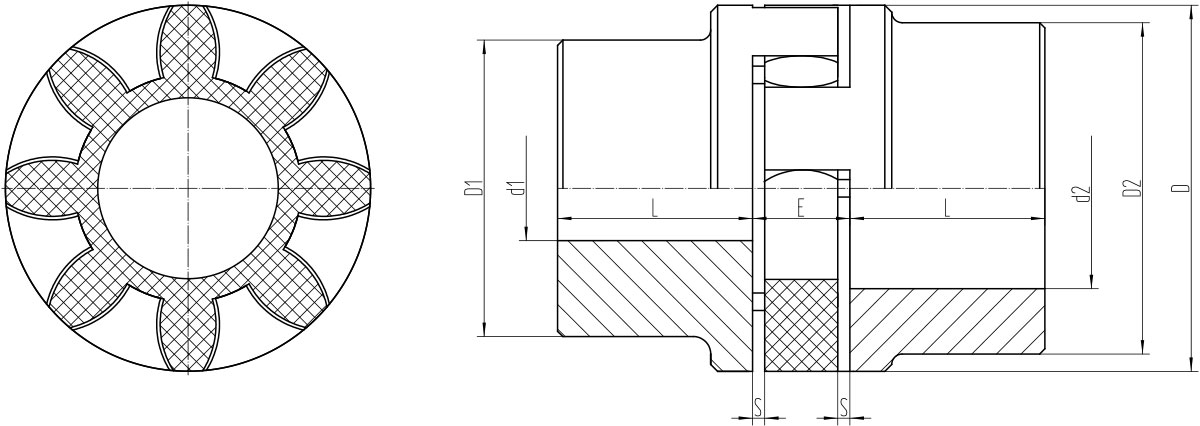

المعلمات الأساسية والأبعاد الرئيسية للاقتران المرن النجمي XC
| نوع | عزم الدوران الاسمي Tn/N•m | السرعة المسموح بها [n]/r.min⁻¹ | قطر فتحة العمود d₁,d₂ | طول فتحة العمود L |
D | D₁ | D₂ | E | S | عزم القصور الذاتي I/kg·m² | القداس /kg |
| XC 1 | 20 | 19000 | 6-19 | 25 | 40 | 32 | -- | 16 | 2 | 0.0001 | 0.33 |
| 19-24 | -- | 40 | |||||||||
| XC 2 | 60 | 13800 | 8-24 | 30 | 55 | 40 | -- | 18 | 2 | 0.0003 | 0.66 |
| 24-28 | -- | 55 | |||||||||
| XC 3 | 160 | 11500 | 10-28 | 35 | 65 | 48 | -- | 20 | 2.5 | 0.0006 | 1.16 |
| 28-38 | -- | 65 | |||||||||
| XC 4 | 325 | 9500 | 12-38 | 45 | 80 | 66 | -- | 24 | 3 | 0.0029 | 2.27 |
| 38-48 | -- | 80 | |||||||||
| اكس سي 5 | 450 | 8000 | 14-42 | 50 | 95 | 75 | -- | 26 | 3 | 0.0076 | 3.57 |
| 42-55 | -- | 95 | |||||||||
| XC 6 | 525 | 7250 | 15-48 | 56 | 105 | 85 | -- | 28 | 3.5 | 0.01 | 4.8 |
| 48-60 | -- | 105 | |||||||||
| XC 7 | 685 | 6300 | 20-55 | 65 | 120 | 98 | -- | 30 | 4 | 0.025 | 7.37 |
| 55-70 | -- | 118 | |||||||||
| XC 8 | 940 | 5600 | 22-65 | 75 | 135 | 115 | -- | 35 | 4.5 | 0.044 | 10.89 |
| 65-75 | -- | 135 | |||||||||
| XC 9 | 1920 | 4750 | 30-75 | 85 | 158 | 135 | -- | 40 | 5 | 0.071 | 17.73 |
| 75-95 | -- | 160 | |||||||||
| XC 10 | 3600 | 3750 | 40-90 | 100 | 198 | 160 | -- | 45 | 5.5 | 0.19 | 29.6 |
| 90-100 | -- | 200 | |||||||||
| XC 11 | 4950 | 3350 | 50-100 | 110 | 225 | 180 | -- | 50 | 6 | 0.315 | 41 |
| 100-110 | -- | 225 | |||||||||
| XC 12 | 7200 | 3000 | 60-110 | 120 | 255 | 200 | -- | 55 | 6.5 | 0.61 | 58.6 |
| 110-125 | -- | 255 | |||||||||
| XC 13 | 10000 | 2650 | 60-125 | 140 | 288 | 230 | -- | 60 | 7 | 1.03 | 88.4 |
| 125-145 | -- | 290 | |||||||||
| XC 14 | 12800 | 2360 | 60-140 | 155 | 318 | 255 | -- | 65 | 7.5 | 1.71 | 120.6 |
| 140-165 | -- | 320 | |||||||||
| XC 15 | 19200 | 2050 | 80-160 | 175 | 368 | 290 | -- | 75 | 9 | 3.61 | 179.1 |
| 160-190 | -- | 370 | |||||||||
| XC 16 | 28000 | 1800 | 85-180 | 195 | 420 | 325 | -- | 85 | 10.5 | 6.20 | 261 |
| 180-220 | -- | 420 |
ملحوظة: يرجى استشارة شركتنا للحصول على هياكل أخرى لـ LX
